NPM-W 2 EJM7DJ-MB-05M-00 ■基板下受けブロック ( 自動交換用 ) のとき ( オプション ) ●シングルレーンモードの配置 ●デュアルレーンモードの配置 E F E F 基板ブロック を誤って取り付けると、 E F シングルレーンモードの配置に変更することができ ません。 E F E F 前側 前側 後側 後側 1 4 0 時 間 メ ン テ ナ ン ス 5-3-2 -2 F E 基板下受け ブロック 品番…
NPM-W2 EJM7DJ-MB-05M-00
基板下受
けブロッ
クの清掃
5-3-2-1
基板下受けブロック(標準・自動交換用(オプション))の清掃について説明します。
メンテナンス
編
5-3-2
注意
シングルレーンモードとデュアルレーンモードでは後側の基板下受けブロックの配置が変わります。(下図
参照)
●基板下受けブロックと基板ホルダーにほこりなどが落ちていると基板下受けブロックの取り付け不良とな
り、基板が破損する原因になります。
●清掃作業は、作業する基板下受けブロックに近い側から行います。後側にトレイフィーダーのある設備で
は、前側から作業を行います。
使用工具： ウエス、ブラシなど 所要時間：10分
C
D
C
D
●シングルレーンモードの配置●デュアルレーンモードの配置
■基板下受けブロック(標準)のとき
前側
前側
後側後側
基板下受け
ブロック
品番
基板下受けブロックの概形
備考
裏面 表面
N610134595AB
標準
N610134594AB
オプション
D
C
※C、Dの基板下受けブロックを誤って取り付けた場合、シングルレーンモードの配置に変更するこ
とができません。

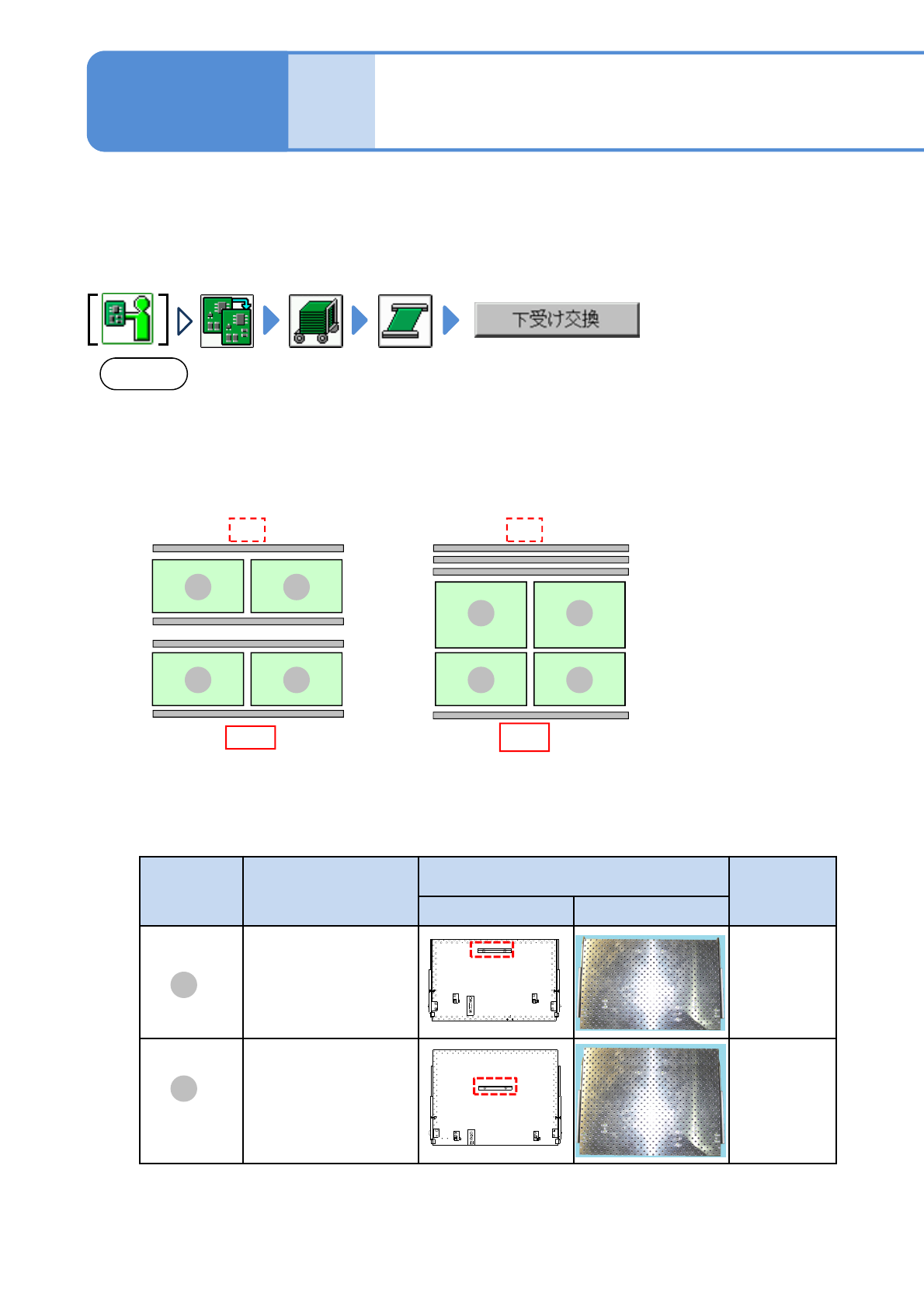

基板下受けブロック(デュアル
コンベヤー仕様)
の清掃 1
C C
C C
NPM-W2 EJM7DJ-MB-05M-00
■基板下受けブロック(自動交換用)のとき(オプション)
●シングルレーンモードの配置●デュアルレーンモードの配置
E
F
E
F
基板ブロック を誤って取り付けると、
E F
シングルレーンモードの配置に変更することができません。
E
F
E
F
前側
前側
後側後側
1
4
0
時
間
メ
ン
テ
ナ
ン
ス
5-3-2-2
F
E
基板下受け
ブロック
品番
基板下受けブロックの概形
備考
裏面 表面
N610145010AB
標準
N610145011AB
オプション
NPM-W2 EJM7DJ-MB-05M-00
基板下受
けブロッ
クの清掃
メンテナンス編
5-3-2

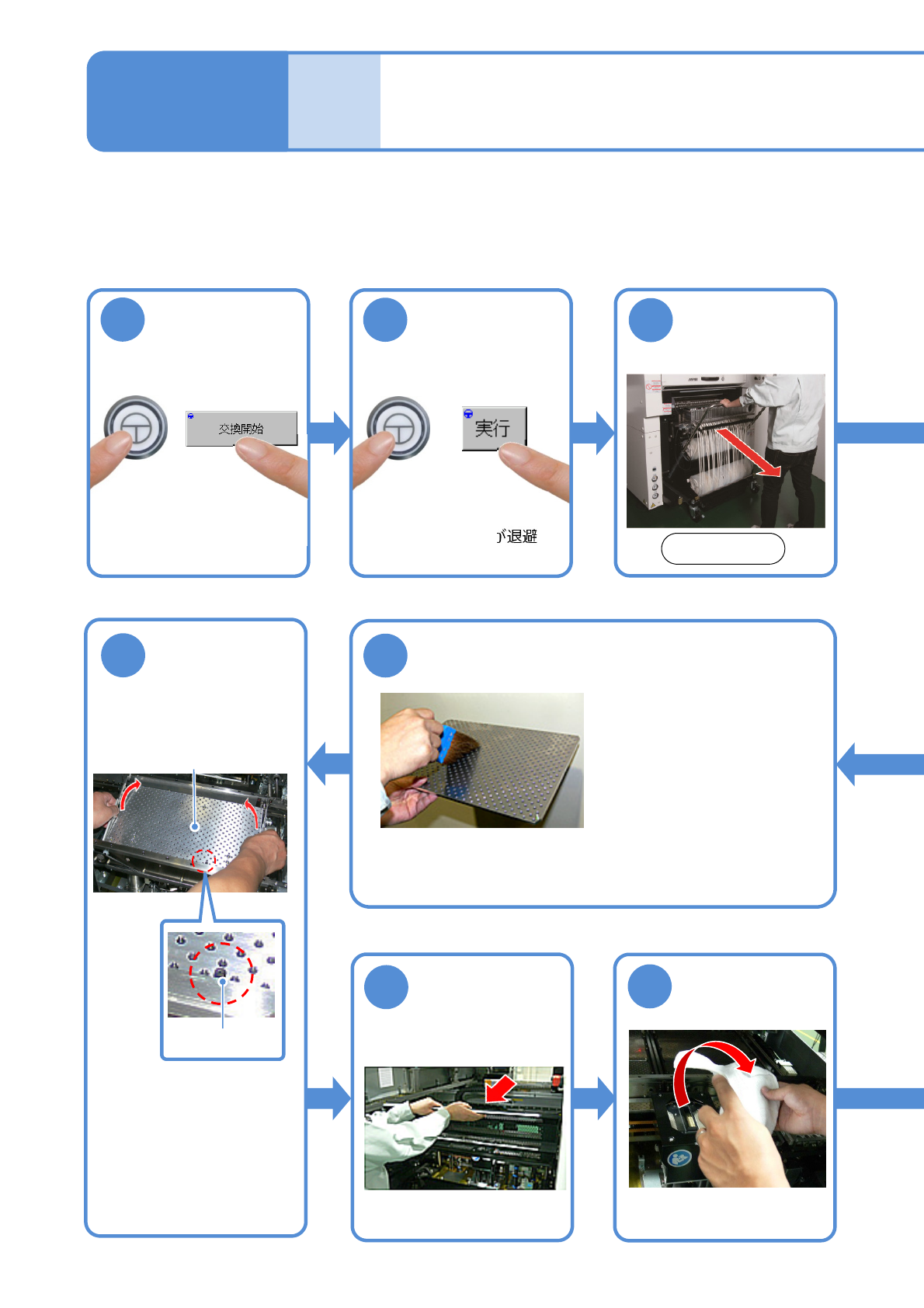

5-3-2-3
ENABLING
1
ENABLING
(前側・後側のX軸が退避
位置に移動する)
2
メッセージを確認
して
3
交換台車を取り
外す(→P.3-2)
前側
基板下受けブロック(デュアル
コンベヤー仕様)
の清掃 2
9
基板ホルダーと
基板下受けブロックを清掃する
●ウエス、ブラシなどを使
用する。
●基板下受けブロック(自動
交換用)上面は、アルコー
ルをしみこませたウエス
で清掃を行う。
●基板下受けブロック(自動
交換用)上面のコーティン
グ材を鋭利なもので傷付
けないように取り扱いに
注意する。
10
基板下受けブロッ
クを傾きないよう
に取り付ける
基板下受けブロック
ガイドピン
●基板下受けブロック
：4枚
12
ウエスを取り外す
11
フィーダーテーブル
カバーを元に戻す
●基板下受けブロックを傾
いているとレールと干渉
する恐れがある。
