NPM-W 2 EJM7DJ-MB-06M-00 6-2 -2 5 6 0 時 間 メ ン テ ナ ン ス 警告 心臓ペースメーカーなどを使用している人は、リニアモーター部に近づかない ( 磁力による誤作動で、事故のおそれ ) ●グリースニップル 位置 上下 4 か所 ●グリースニップル 位置 上下 4 か所 X軸リニアガイドに給脂する ●上下 4 か所のグリースニップルに、下記の 手順で給脂 する。 ① 1/4 ポンピングを行う。 (…
NPM-W2 EJM7DJ-MB-06M-00

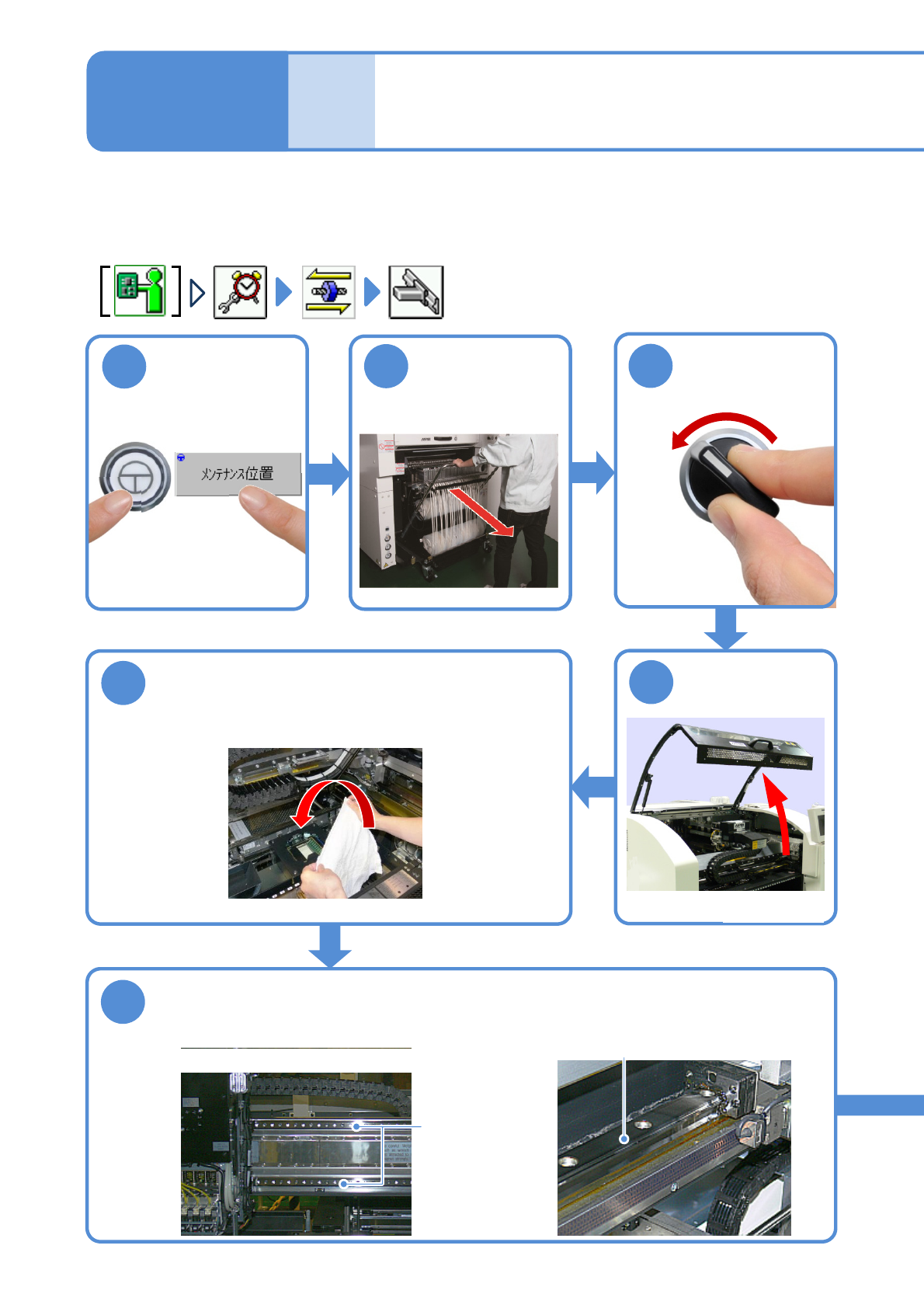

XYユニットのXY軸リニアガイドへの給脂方法を説明します。
使用工具：グリースガン、ウエス 所要時間：20 分
●前側・後側に給脂してください。
XY軸リニアガイドへの給脂
1
6-2-1
メンテナンス
編
6-2
交換台車を取り外
す(→P.3-2)
OFF
SERVO
ウエスでマルチ認識カメラを覆う
●作業中にカメラレンズに落下したグリースの付着を防ぐ
ため
古いグリースを拭き取る
X軸リニアガイド
Y軸リニアガイド
(前側・後側)
1
2
3
5
4
6
ENABLING
●X軸リニアガイド、Y軸リニアガイドに付いてい
る古いグリースをきれいなウエスで拭き取る。
NPM-W2 EJM7DJ-MB-06M-00
6-2-2
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
警告
心臓ペースメーカーなどを使用している人は、リニアモーター部に近づかない
(磁力による誤作動で、事故のおそれ)
●グリースニップル
位置
上下4か所
●グリースニップル
位置
上下4か所

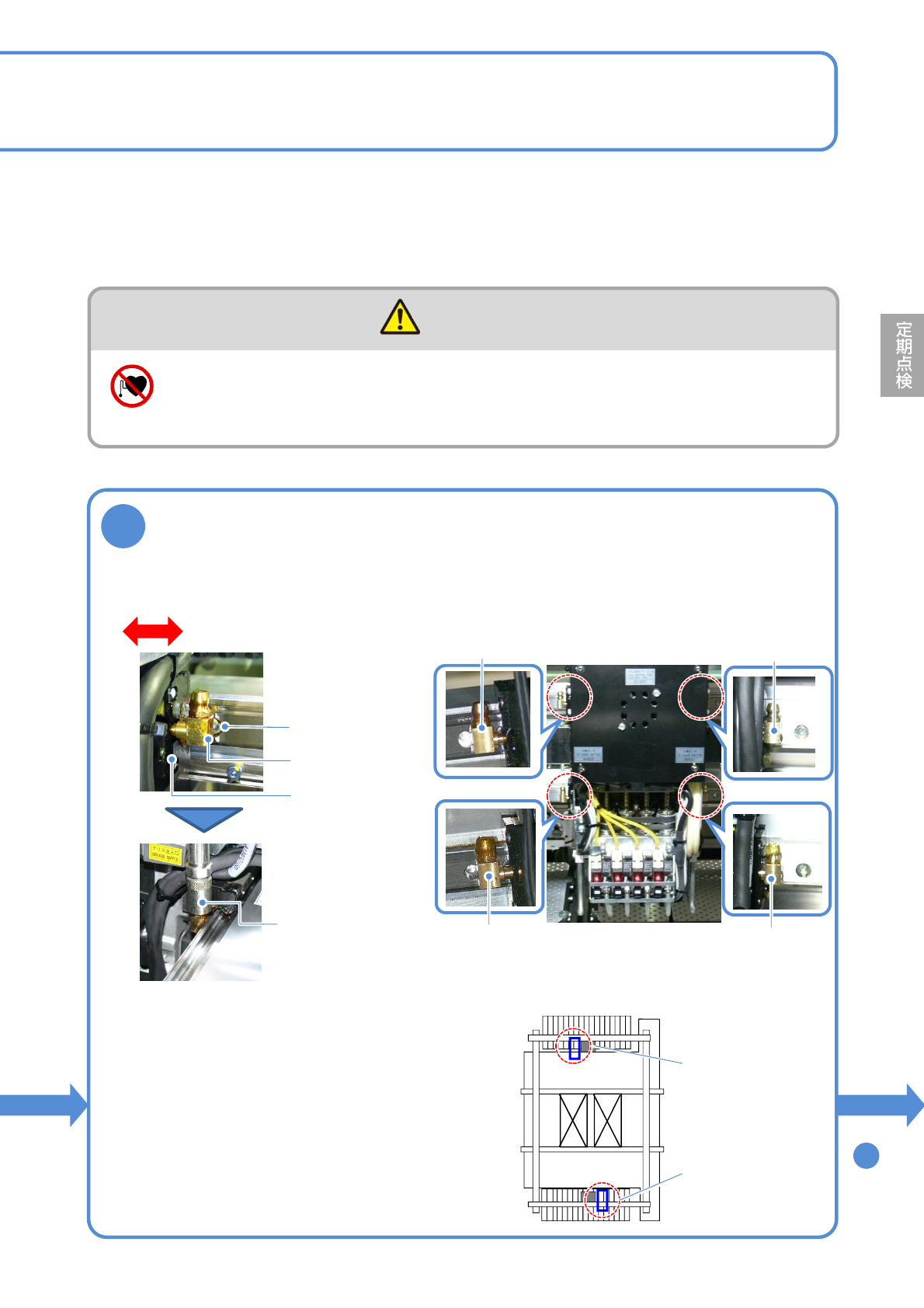

X軸リニアガイドに給脂する
●上下4か所のグリースニップルに、下記の手順で給脂
する。
①1/4ポンピングを行う。(約0.25 cm
3
)
②X軸を約100 mm移動させる。
③ 1/4ポンピングを行う。(約0.25 cm
3
)
●使用グリース:LCG100
●認識装置のガラス面にグリースが付着しないように、
あらかじめX軸を供給部の方に移動させる。
●グリースガンの先端がリニアモーターの磁力に引き込
まれないように注意する。
(X軸リニアモーターの固定子(磁石)のカバーが変形す
るおそれ)
7
①グリースニップル先
端が レール穴中心付
近に合うようブロッ
クを移動させる
移動
②口金をグリース
ニップルに差し
込む
●グリースニップルの位置を合わせる。
口金
レール穴中心
グリースニップル
先端
ブロック
グリースニップル
グリースニップル
グリースニップル
グリースニップル
手順
へ
8
NPM-W2 EJM7DJ-MB-06M-00
6-2-3
XY軸リニアガイドへの給脂
2
メンテナンス
編
6-2
8

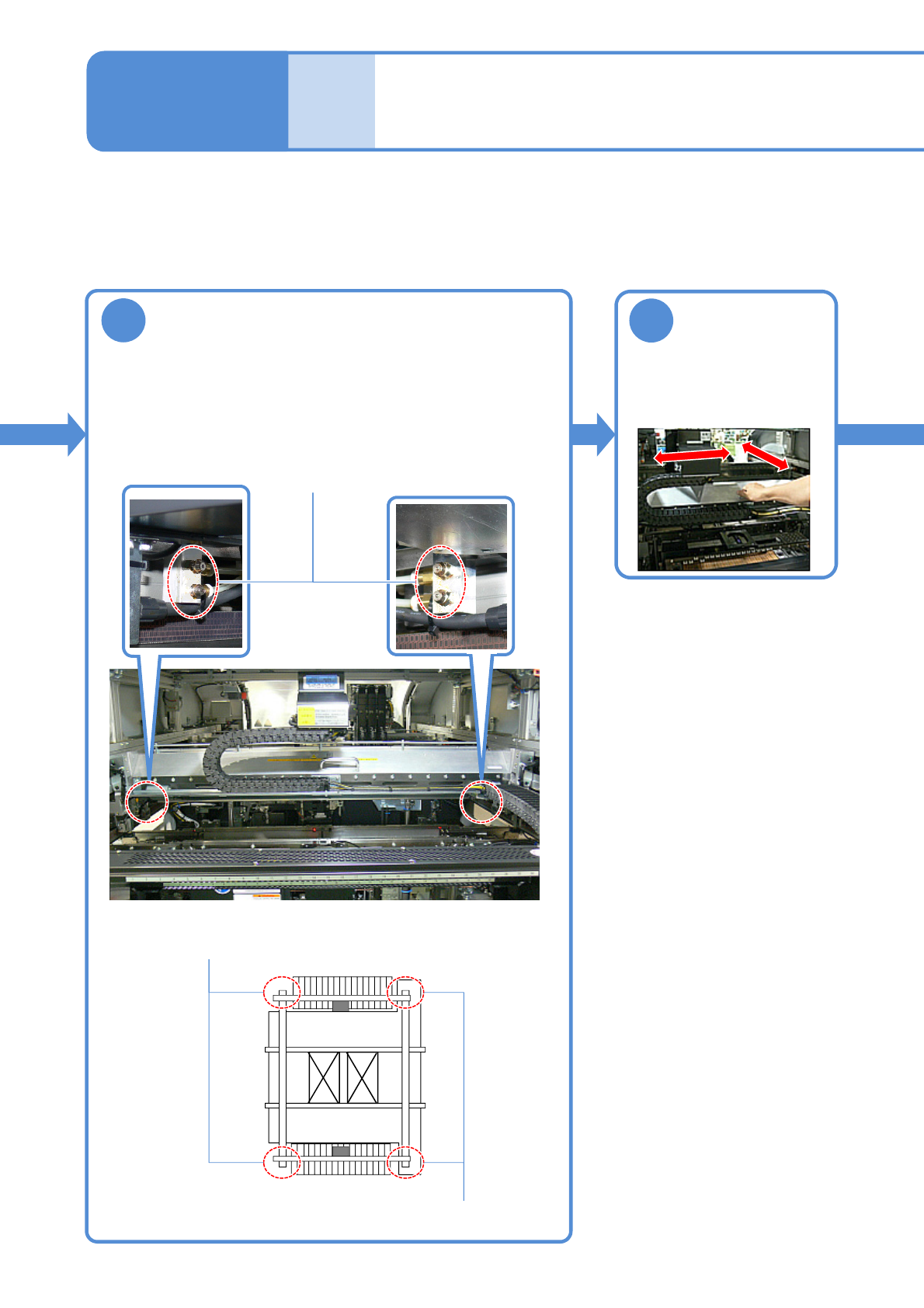

Y軸リニアガイドに給脂する
●左右にある上下2か所のグリースニップルに、下記手順
で給脂する。
①1/2ポンピングを行う(約0.5 cm
3
)
②Y軸を約100 mm移動させる
③1/2ポンピングを行う(約0.5 cm
3
)
●使用グリース：LCG100
リニアガイドグリースニップル
●グリースニップル位置
上下2か所
●グリースニップル位置
上下2か所
X軸・Y軸を数回
動かす
●全ストロークにわたって
動かし、グリースをリニ
アガイド全体になじませ
る。
