NPM-W 2 EJM7DJ-MB-06M-00 8 フィーダーテー ブルカバーを元 に戻す 交換台車を取り付 ける ( → P.3-2) 11 9 10 SERVO ON メンテナンス 編 6-5 基板/延長コンベヤー ( オプション ) の点検 2 6-5 -3
NPM-W2 EJM7DJ-MB-06M-00
6-5-2
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
7

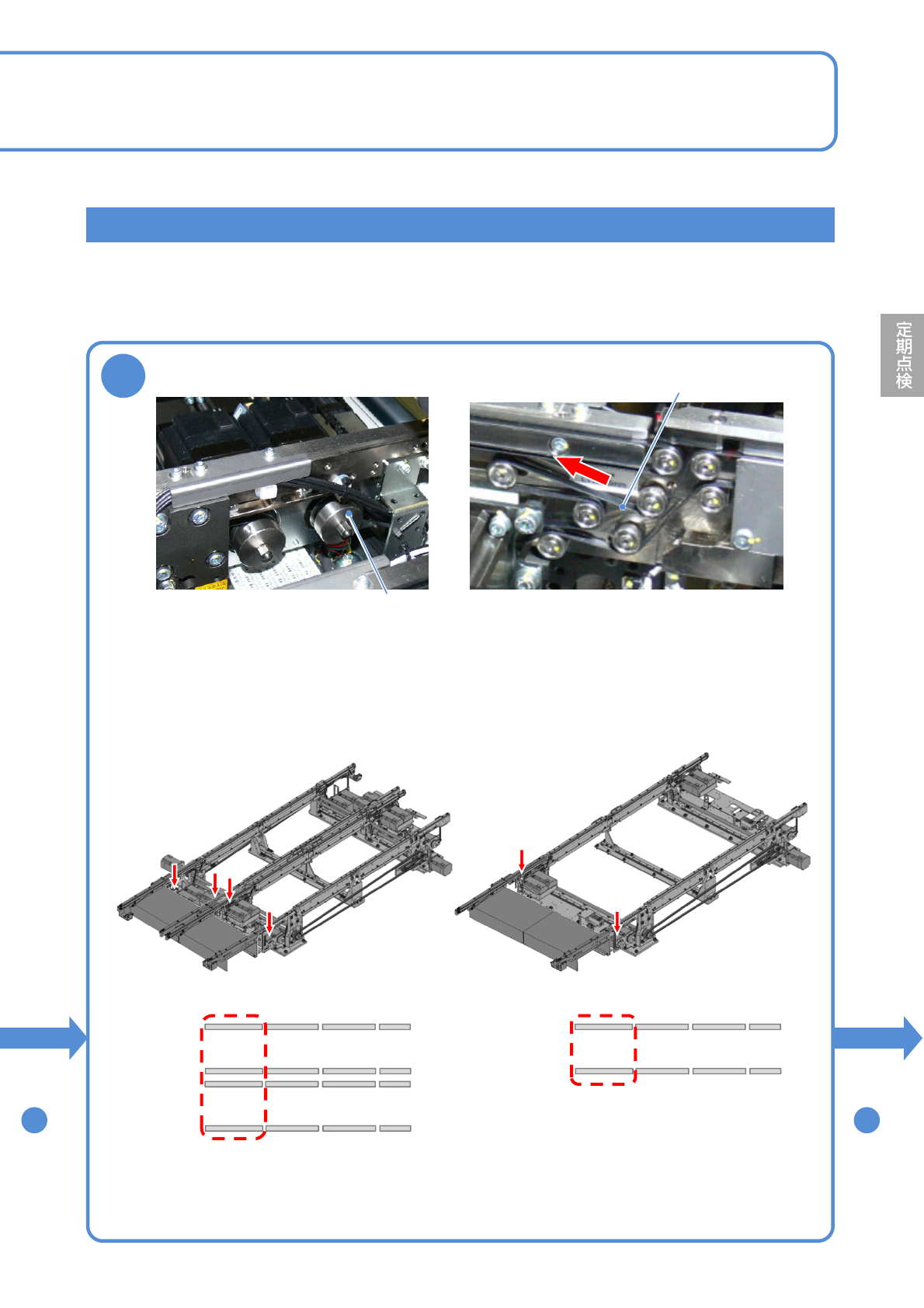

ベルトを点検する
ベルト
●ベルトをモータープーリー(下図矢印の箇所)で回し、傷、ほこ
りなどの付着、摩耗、けば立ちがあれば、交換する。
●デュアルコンベヤー各レーン8本、シングルコンベヤー8本。
（下図参照）
可動側
固定側
■シングルコンベヤー仕様
■デュアルコンベヤー仕様
可動側
固定側
可動側
固定側
レーン1側
レーン2側
●モータープーリー位置
●ベルト位置
●モータープーリー位置
●ベルト位置
モータープーリー
手順
へ
8
NPM-W2 EJM7DJ-MB-06M-00
8
フィーダーテー
ブルカバーを元
に戻す
交換台車を取り付
ける(→P.3-2)
11
9 10
SERVO
ON
メンテナンス
編
6-5
基板/延長コンベヤー(オプション)
の点検 2
6-5-3
NPM-W2 EJM7DJ-MB-06M-00
6-5-4
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
延長コンベヤーベルトの点検
下流工程に延長コンベヤーがあるときの点検方法を説明します。
使用工具：ベルトテンション計 所要時間 シングルコンベヤー：5 分 デュアルコンベヤー：10 分
●手前基準を前提に、前側の作業を説明しています。
●奥基準のときは、トレイフィーダーを取りはずして、後側から作業してください。
●点検手順は手順⑦を除き基板コンベヤーと同じです。手順⑦前後の工程は基板コンベヤーの手順で行ってく
ださい。
7
ベルトを点検する
モータープーリー
●ベルトをモータープーリー(下図矢印の箇所)で回し、傷、ほこりなどの付着、摩耗、けば立ち
があれば、交換する。
●デュアルコンベヤー各レーン2本、シングルコンベヤー2本。（下図参照）
可動側
固定側
■シングルコンベヤー仕様
■デュアルコンベヤー仕様
可動側
固定側
可動側
固定側
レーン1側
レーン2側
●モータープーリー位置
●ベルト位置
●モータープーリー位置
●ベルト位置
P. 6 - 5- 3
手順
へ
8
P.6-5-1
手順
から
6
ベルト
