NPM-W 2 EJM7DJ-MB-06M-00 1 2 コンベヤ―ベルトの表面、部品検出センサー周辺のほこりを拭き取る 部品排出コンベヤー ( オプション ) の清掃 部品排出コンベヤーの清掃方法を説明します。 使用工具：ウエス 所要時間： 2 分 部品排出コンベヤーを、設備から取り外した 交換台車、またはフィーダー置き台にセットする ●ウエスなどを使用する。 ●部品排出コンベヤーがセットされた交換台車を、 設備から取り外してもよい。…
NPM-W2 EJM7DJ-MB-06M-00
6-11-2
ヘッドの端に位置するθ軸プーリーに六角レンチを挿入し、10 回以上回転させる
●回転トルクにムラがないことを確認してください。
●回転トルクにムラがあるとき (回転の重いところ、軽いところがあるとき) は、当社にご連絡くだ
さい。
●θ軸モーターは左右2か所あります。2か所とも点検を行ってください。
●8ノズルヘッドのときは、ノズル保護ガードを外して作業をしてください。
(軽量16、12ノズルヘッドのときは、ノズル保護ガードがついたまま作業してください。)
*六角レンチは、端部がボールポイン
ト型 (写真上側) を使用すること。
■12ノズルヘッド■8ノズルヘッド
θ軸ヘッド
六角レンチ
お願い
ネジ取外し
(左右各2か所)
θ軸ヘッド
六角レンチ
θ 軸ヘッド
六角レンチ
ノズル保護ガード
ノズル保護ガード
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
5
NPM-W2 EJM7DJ-MB-06M-00
1
2

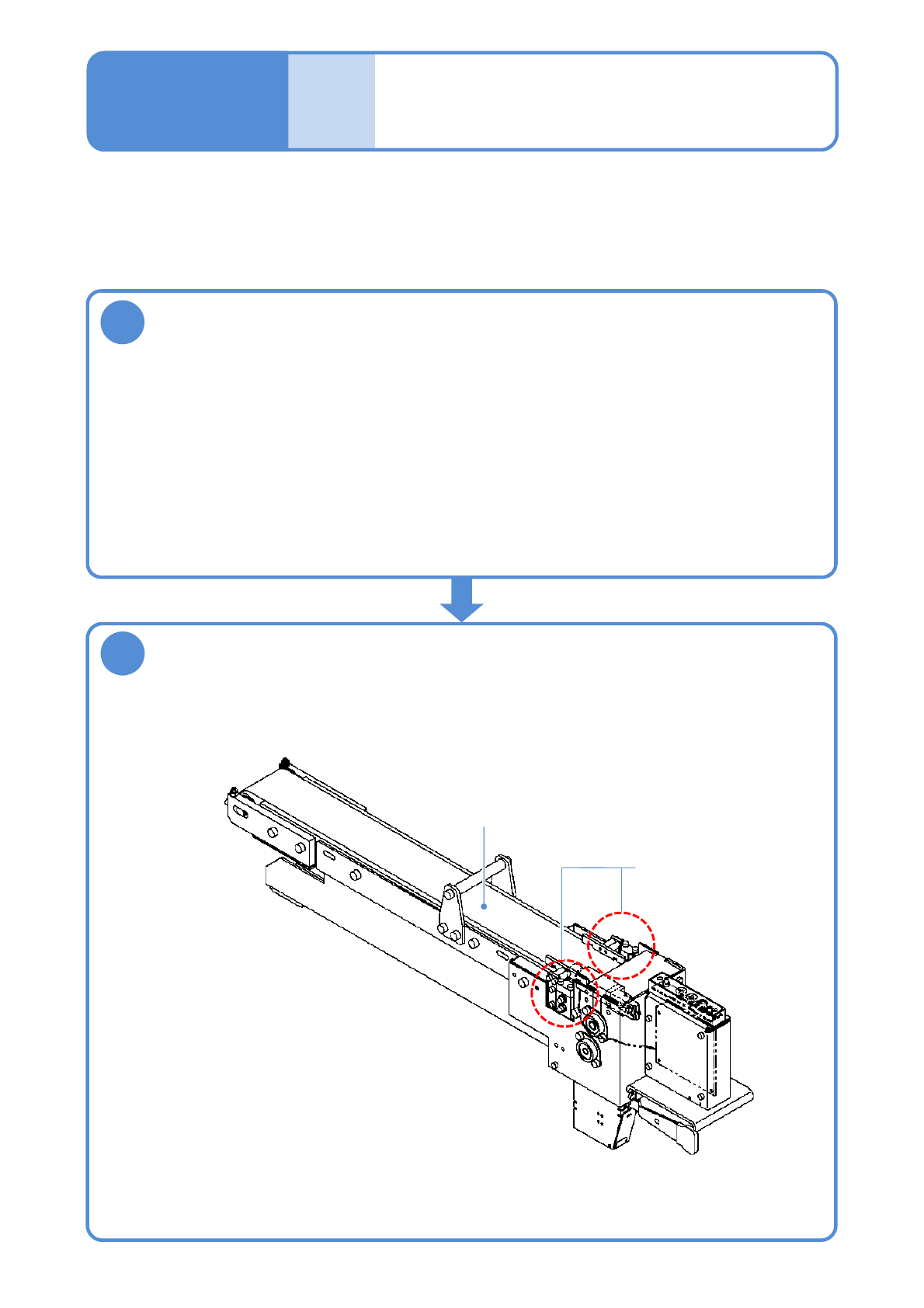

コンベヤ―ベルトの表面、部品検出センサー周辺のほこりを拭き取る
部品排出コンベヤー
(オプション)の清掃
部品排出コンベヤーの清掃方法を説明します。
使用工具：ウエス 所要時間：2 分
部品排出コンベヤーを、設備から取り外した
交換台車、またはフィーダー置き台にセットする
●ウエスなどを使用する。
●部品排出コンベヤーがセットされた交換台車を、設備から取り外してもよい。
コンベヤ―ベルト
部品検出センサー
6-12-1
●部品排出コンベヤーを取り扱うときは、先端ローラー部をぶつけたりしないように注意する。
メンテナンス
編
6-12
NPM-W2 EJM7DJ-MB-06M-00
6-12-2
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
