N7201A617J00 - 第226页
NPM-W 2 EJM7DJ-MB-06M-00 トレイフィーダーマガジンのスロットの清掃方法を 説明します。 使用工具：ウエス 所要時間： 10 分 2 1 スロットの清掃 ( トレイフィーダーマガジン ( オプション )) スロットを点検する スロットを清掃する 6-14 スロット スロット ●やわらかいウエスで乾拭 きをする。 ●欠け、ひび、割れ などを目視で確認 する。 ウエス メンテナンス 編 6-14
NPM-W2 EJM7DJ-MB-06M-00
6-13-4
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
14
15
16
マガジンを元に戻
し、マガジンカ
バーを閉じる
(→『操作編』P.2-4-2)
引出し軸
13
トレイフィーダー上面の引出し軸を手前に引く
●マガジン扉付近からは、下記のよ
うにして手前に引く
引出軸
トレイフィーダー引出部の各所にグリース
を塗布する
●塗布箇所
・リニアガイド(左右)
・カムプレートの内側(左右)
●使用グリース：LCG100
●ツイントレイのときは、A/B
引出部を元の位
置に戻す
引出し軸
リニアガイド
引出し軸
カムプレート
引出し軸
グリース塗布領域
前側
NPM-W2 EJM7DJ-MB-06M-00

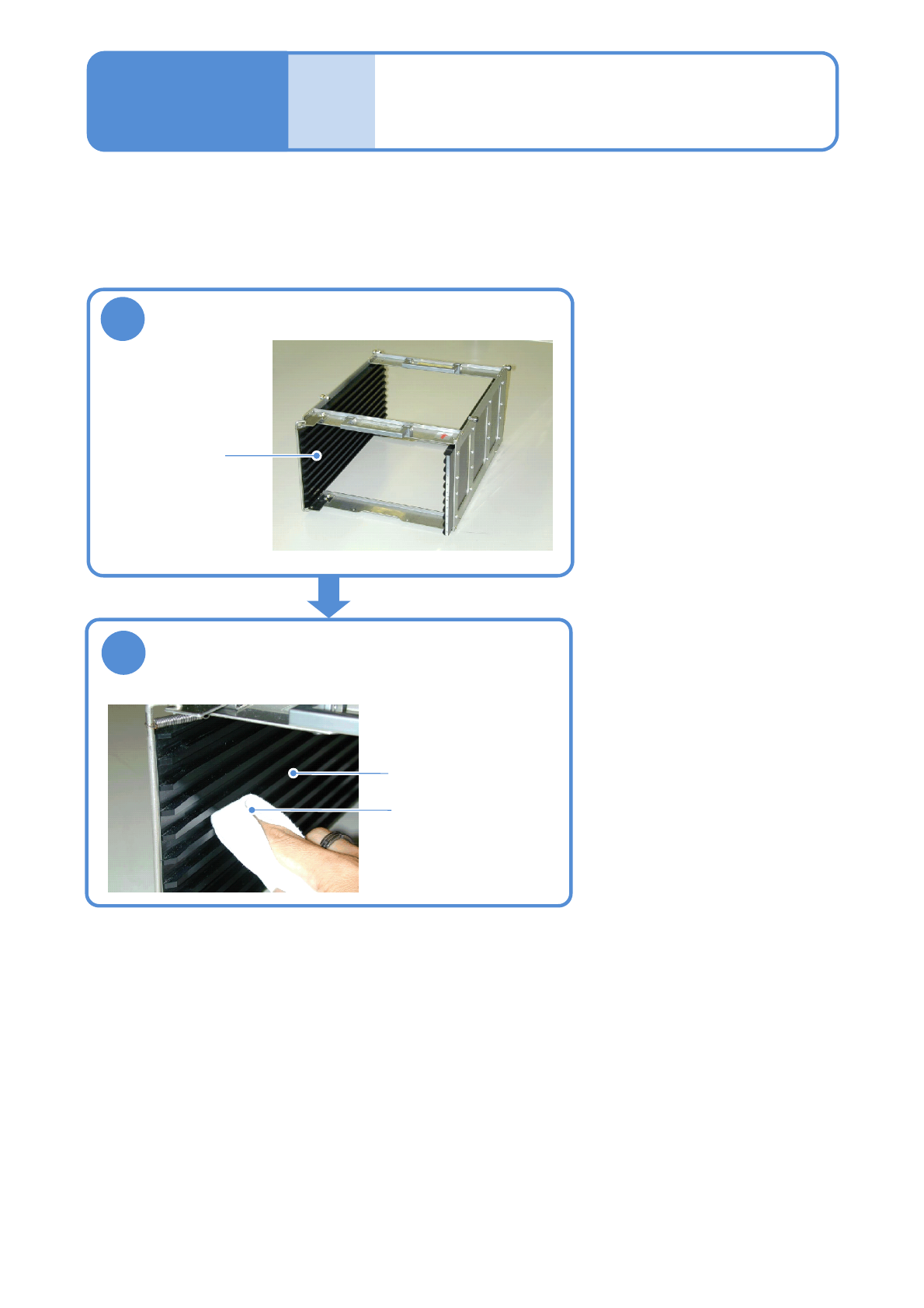

トレイフィーダーマガジンのスロットの清掃方法を説明します。
使用工具：ウエス 所要時間：10 分
2
1
スロットの清掃
(トレイフィーダーマガジン(オプション))
スロットを点検する
スロットを清掃する
6-14
スロット
スロット
●やわらかいウエスで乾拭
きをする。
●欠け、ひび、割れ
などを目視で確認
する。
ウエス
メンテナンス
編
6-14
NPM-W2 EJM7DJ-MB-06M-00
安全カバーの清掃
安全カバーの清掃方法を説明します。
使用工具：ウエス、中性洗剤 所要時間：5 分
●安全カバーは、月に1 回に限定せず、ほこりなどが付着したら随時清掃してください。
1
カバーを清掃する
●安全カバーは傷つきやすいため、摩擦や引っ
かきに注意する。
●アルコールやシンナー、各種クリーナー(溶剤)、原液の中性洗剤は使わないでください。
(クラック発生や帯電防止効果の急激な低下の原因)
お願い
6-15
●ほこりなどの付着がひどいときは、水または
中性洗剤を水で200 倍以上に希釈し、やわら
かい布に浸して拭き取る。
●清潔でやわらかい布で水拭きする。乾拭きは
傷つきの原因。
メンテナンス
編
6-15
