NPM-W 2 EJM7DJ-MB-06M-00 6-19 -1 塗布ヘッド ( オプション ) への給脂 1 メンテナンス 編 6-19 塗布ヘッドのボールねじ、リニアガイドへの給脂方 法を説明します。 使用工具：グリースガン、ウエス、手袋 所要時間： 30 分（ 1 か所当り） 警告 心臓ペースメーカーなどを使用している人は、リニアモーター部に近づかない (磁力による誤作動で、事故のおそれ) ボールねじ給脂個所 リニアガイド給脂個所…
NPM-W2 EJM7DJ-MB-06M-00
6-18-2
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
NPM-W2 EJM7DJ-MB-06M-00
6-19-1
塗布ヘッド(オプション)への給脂 1
メンテナンス
編
6-19
塗布ヘッドのボールねじ、リニアガイドへの給脂方法を説明します。
使用工具：グリースガン、ウエス、手袋 所要時間：30 分（1か所当り）
警告
心臓ペースメーカーなどを使用している人は、リニアモーター部に近づかない
(磁力による誤作動で、事故のおそれ)

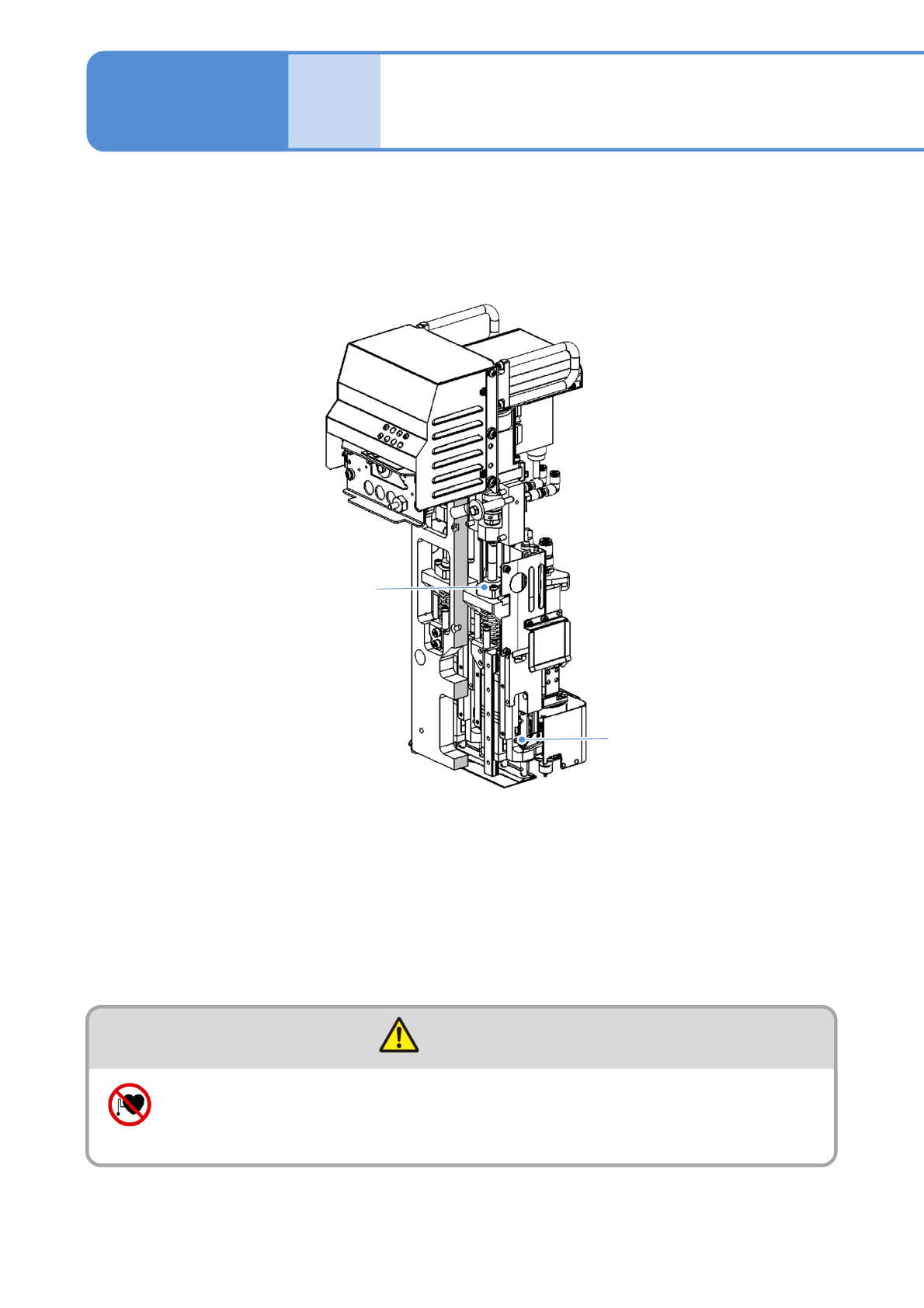

ボールねじ給脂個所
リニアガイド給脂個所
●説明のためモデルの一部をカットしています。
NPM-W2 EJM7DJ-MB-06M-00
6-19-2
●作業の前にシリンジ部分を取り外してください。(→P.4-2-5)
5
6
0
時
間
メ
ン
テ
ナ
ン
ス
4
1
ENABLING
OFF
SERVO
3
●ボールねじ、リニアガイ
ドに付着しているグリー
スを拭き取る。
6
古いグリースを拭
き取る
手順
へ
8
交換台車を取り
外す
(→P.3-2)
2
5
●作業がやりにくいときは、
フィーダーテーブルカバー
を取り外す。
●フィーダーテーブルカバー
に寄りかかったり、ものを
載せたりしないでください。
フィーダーテーブルカバーを奥に倒す
7
ボールねじに給脂
する
グリースニップル
●pos.1、pos.2の各軸、各1
か所のグリースニップル
に給脂する。
●給脂量：それぞれ0.3 cm
3
●使用グリース：LCG100
