NPM-W2 EJM7DJ-MB-07M-00

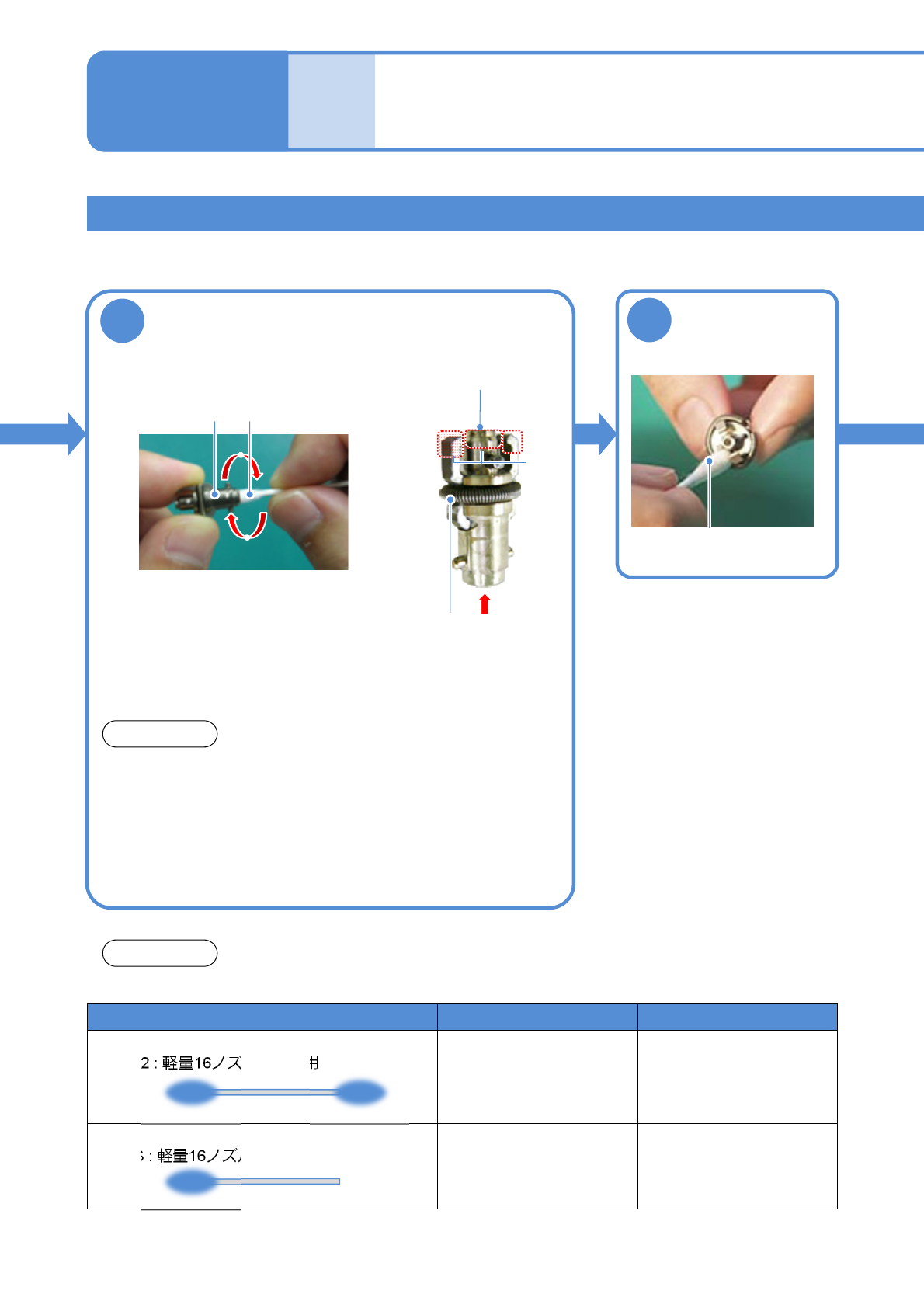

ノズルホルダーを清掃する
ノズルホルダーの清掃 3
(軽量16/12/8ノズルヘッド(オプション))
7-1-5
洗浄に使用する綿棒は、下記の精密機械用の工業用綿棒を使用してください。
お願い
5
ノズルホルダーを清掃する
ノズルホルダー
●2~3回拭く。
お願い
●ノズルホルダーの先端部 (フィルター部)と、クランプ爪の押
さえ用スプリングを、綿棒で拭かないでください。
クランプ爪
押さえスプリング
ノズルホルダー
先端部 (フィルター部)
A
B
● A部、B部(ノズルホルダーの穴部)だけを清掃してください。
ほこりなどがフィルターに詰まったり、グリースが拭き取ら
れてバネが錆びたりする原因になります。
6
テーパー面、およ
びクランプ爪先端
部を清掃する
綿棒
綿棒
型式 品番 備考
BB-001 : 12ノズルヘッド、8ノズルヘッド用
BB-002 : 軽量16ノズルヘッド用
BB-001 : N510058057AA
BB-002 : N510058058AA
BB-001：5 000 本入り
BB-002：6 250 本入り
下記でも販売しています。
株式会社 山洋
TEL : (0721)24-3376
P753S-A : 12ノズルヘッド、8ノズルヘッド用
P752S : 軽量16ノズルヘッド用
P753S-A : N510058942AA
P752S : N986P752S
P753S-A : 2 500 本入り
P752S : 200 本入り
メンテナンス
編
7-1
NPM-W2 EJM7DJ-MB-07M-00

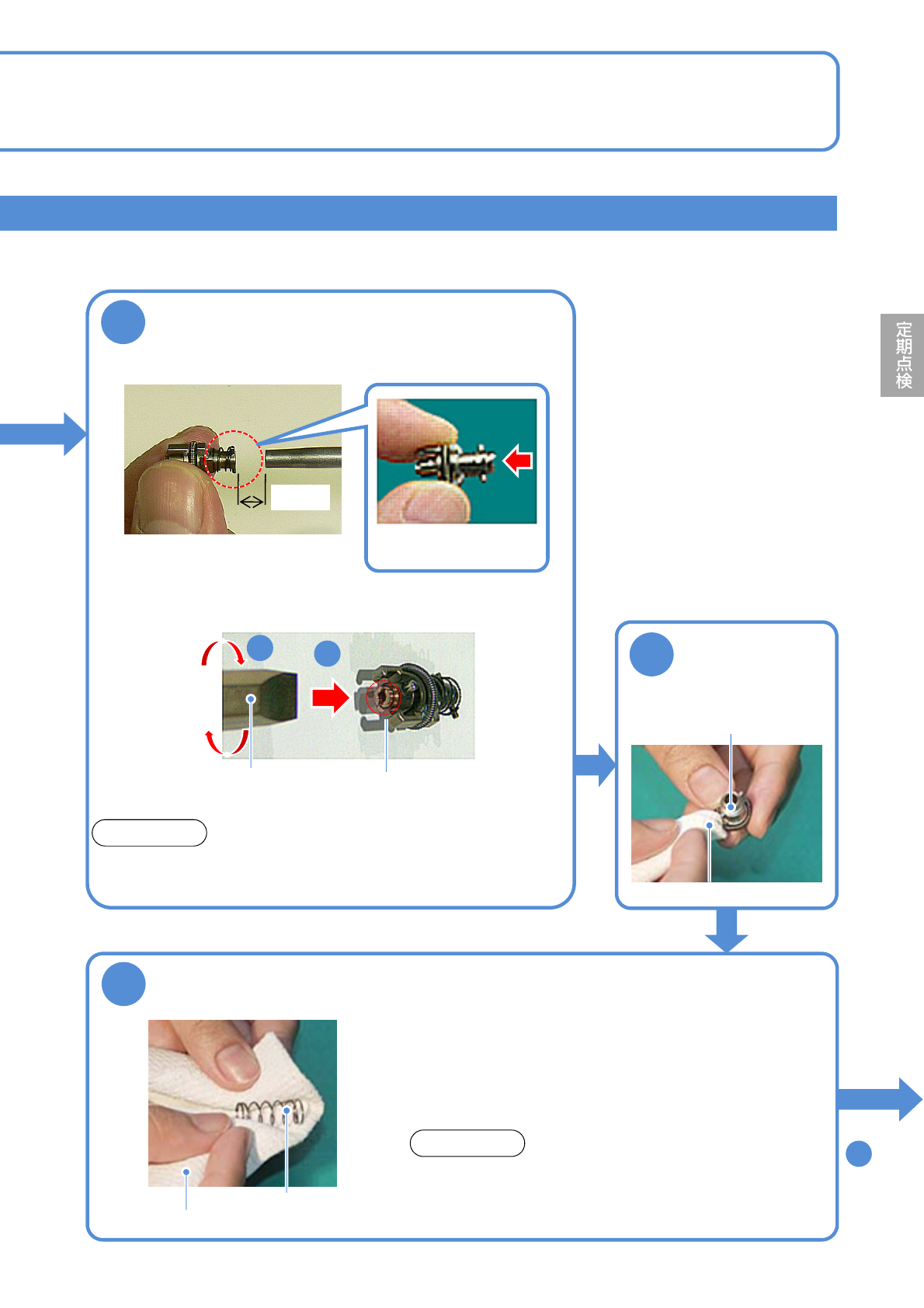

7-1-6
フィルターを交換する
マイナス
ドライバー
1
2
ノズルホルダー先端部
(フィルター部)
●マイナスドライバーで先端のフィルターを外してください。
●フィルターを取付けるときはねじの締め忘れにご注意ください。
フィルター品番:N610097899AA
(16/12/8ノズルヘッド共通)
お願い
■ほこりなどが取れないとき
10
7
エアガンをノズルホルダーから1.5 cm離して
約10 秒間エアを吹きつける
（エア圧0.5 MPa のとき）
●矢印の方向にエア
を吹きつける。
ノズル
(はめあい面とクランプ爪の
先端)
8
外周部を清掃する
乾いたウエス
9
ノズルクッション用スプリングを清掃する
(12/8ノズルのとき)
●スプリングが変形しているときは、交換する。ノズルホ
ルダーの動作不良を起こし、吸着エラーや装着ミスの原
因になる。また、ノズルホルダーが取り外せなくなり、
ヘッドの分解が必要になることがある。
●ノズルホルダーにスプリングをセットするときは、奥ま
でしっかり押し込む。また、紛失しないように注意する。
ノズルクッション用
スプリング
乾いたウエス
●軽量16ノズルヘッドのときは、ノズルホルダーにス
プリングが組み込まれているので、エアガンでほこり
などを吹き飛ばしてください。
お願い
1.5 cm
手順
へ
1
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
NPM-W2 EJM7DJ-MB-07M-00

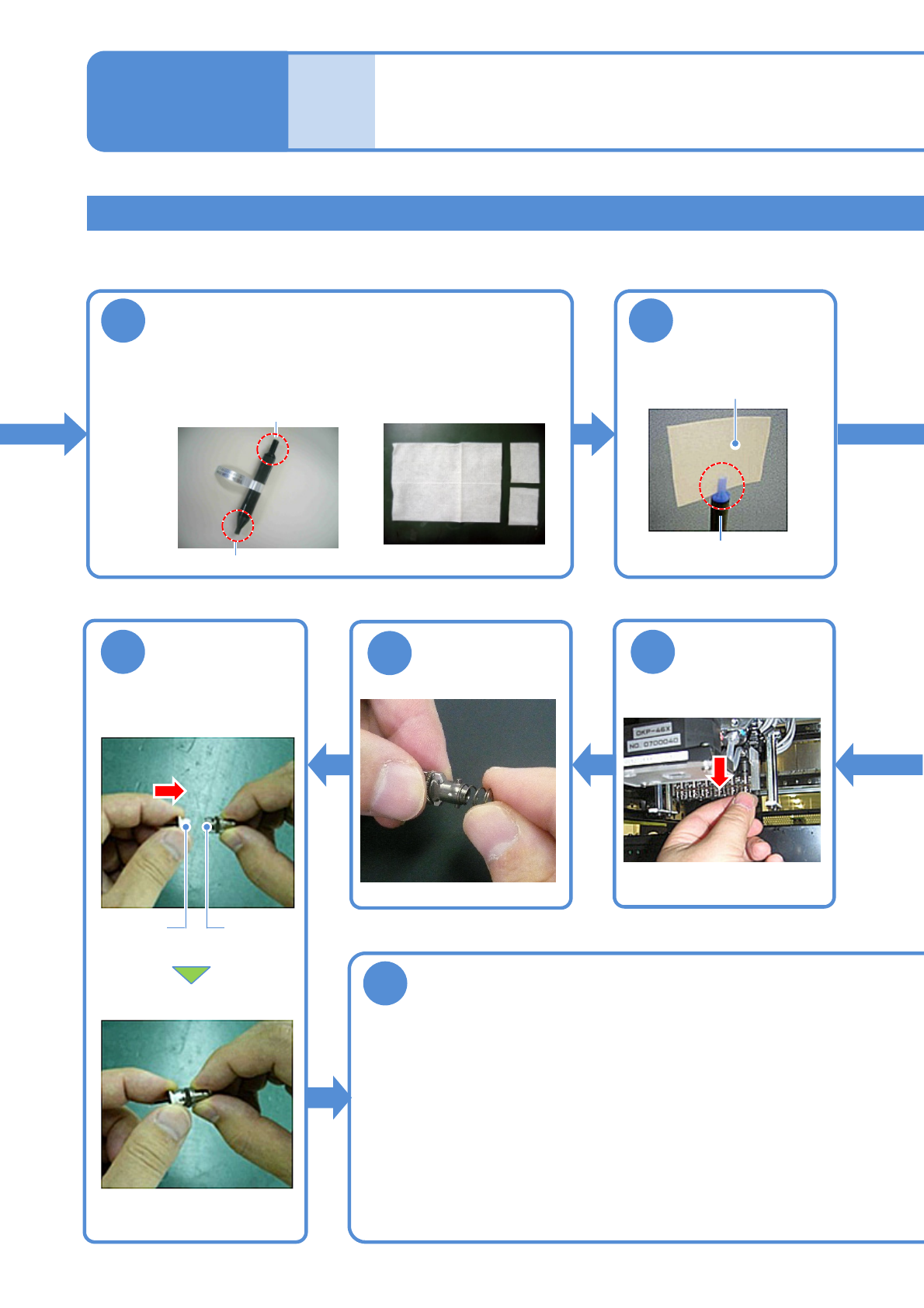

ノズルホルダーシャフトを清掃する
ノズルホルダーの清掃 4
(軽量16/12/8ノズルヘッド(オプション))
7-1-7
10
清掃の準備をする
■ノズルホルダーシャフト
清掃ツール
■クリーニングペーパー
(約40 × 50 mm)
φ5:8ノズルヘッド用
12ノズルヘッド用
φ4:16ノズルヘッド用
11
清掃ツールに
クリーニング
ペーパーを挟む
クリーニングペーパー
17
ノズルホルダーを
取り外す
18
スプリングを取り
付ける
19
ノズル
ホルダー
ノズル
ノズルを取り付
ける
20
ノズルホルダーを取り付ける
■ノズルがあるとき
●ノズルを押し上げたまま下から見て反時計方向に回す。
●ノズルクッション用スプリングが飛び出さないように注意する。
●クランプ爪押さえ用スプリングは変形しやすいので、指などで
強く押さえない。
●同様の手順で、装着ヘッドにすべてのノズルホルダーを取り付
ける。
φ5:8ノズルヘッド用
12ノズルヘッド用
(ノズルがあるとき)
メンテナンス
編
7-1
