NPM-W 2 EJM7DJ-MB-07M-00 ノズルホルダーシャフトを清掃する ノズルホルダーの清掃 4 ( 軽量 16/12/8 ノズルヘッド ( オプション )) 7-1 -7 10 清掃の準備をする ■ノズルホルダーシャフト 清掃ツール ■クリーニングペーパー ( 約 40 × 50 mm) φ 5 : 8 ノズルヘッド用 12 ノズルヘッド用 φ 4 : 16 ノズルヘッド用 11 清掃ツールに クリーニング ペーパーを挟む…
NPM-W2 EJM7DJ-MB-07M-00
7-1-6
フィルターを交換する
マイナス
ドライバー
1
2
ノズルホルダー先端部
(フィルター部)
●マイナスドライバーで先端のフィルターを外してください。
●フィルターを取付けるときはねじの締め忘れにご注意ください。
フィルター品番:N610097899AA
(16/12/8ノズルヘッド共通)
お願い
■ほこりなどが取れないとき
10
7
エアガンをノズルホルダーから1.5 cm離して
約10 秒間エアを吹きつける
（エア圧0.5 MPa のとき）
●矢印の方向にエア
を吹きつける。
ノズル
(はめあい面とクランプ爪の
先端)
8
外周部を清掃する
乾いたウエス
9
ノズルクッション用スプリングを清掃する
(12/8ノズルのとき)
●スプリングが変形しているときは、交換する。ノズルホ
ルダーの動作不良を起こし、吸着エラーや装着ミスの原
因になる。また、ノズルホルダーが取り外せなくなり、
ヘッドの分解が必要になることがある。
●ノズルホルダーにスプリングをセットするときは、奥ま
でしっかり押し込む。また、紛失しないように注意する。
ノズルクッション用
スプリング
乾いたウエス
●軽量16ノズルヘッドのときは、ノズルホルダーにス
プリングが組み込まれているので、エアガンでほこり
などを吹き飛ばしてください。
お願い
1.5 cm

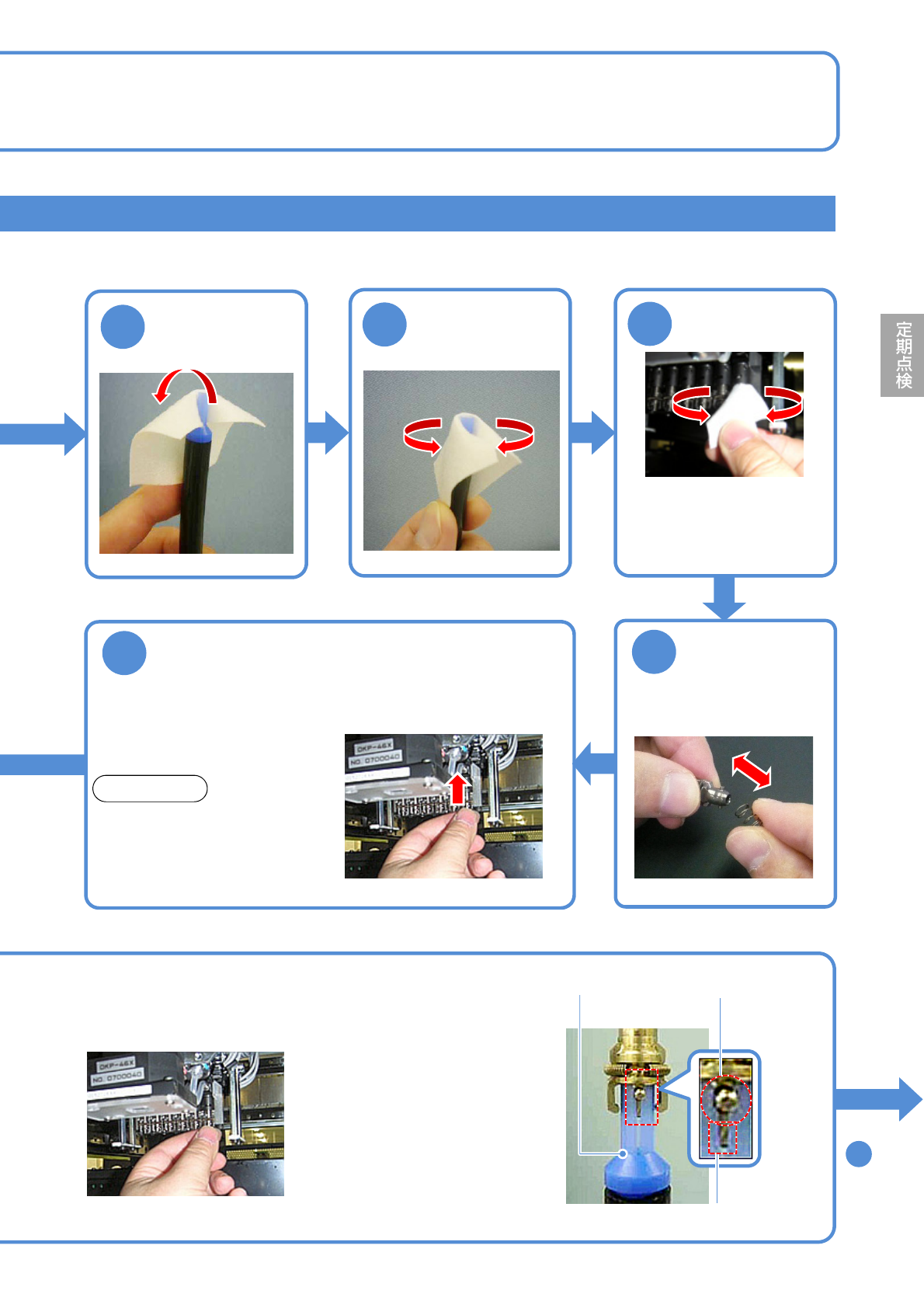

手順
へ
1
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
NPM-W2 EJM7DJ-MB-07M-00
ノズルホルダーシャフトを清掃する
ノズルホルダーの清掃 4
(軽量16/12/8ノズルヘッド(オプション))
7-1-7
10
清掃の準備をする
■ノズルホルダーシャフト
清掃ツール
■クリーニングペーパー
(約40 × 50 mm)
φ5:8ノズルヘッド用
12ノズルヘッド用
φ4:16ノズルヘッド用
11
清掃ツールに
クリーニング
ペーパーを挟む
クリーニングペーパー
17
ノズルホルダーを
取り外す
18
スプリングを取り
付ける
19
ノズル
ホルダー
ノズル
ノズルを取り付
ける
20
ノズルホルダーを取り付ける
■ノズルがあるとき
●ノズルを押し上げたまま下から見て反時計方向に回す。
●ノズルクッション用スプリングが飛び出さないように注意する。
●クランプ爪押さえ用スプリングは変形しやすいので、指などで
強く押さえない。
●同様の手順で、装着ヘッドにすべてのノズルホルダーを取り付
ける。
φ5:8ノズルヘッド用
12ノズルヘッド用
(ノズルがあるとき)
メンテナンス
編
7-1
NPM-W2 EJM7DJ-MB-07M-00
7-1-8
手順
へ
21
12
13
ペーパーの端を
折り返す
14
シャフトを清掃
する
●清掃ツールをシャフトに
差し込み、ノズル回転方
向に2, 3 回す。
●ペーパーが汚れたら交換
する。
15
スプリングを取り
外す
●ノズルホルダーを押し上げて、
引っかかりがないこと、また
指を離して自重で下限まで降
りることを確認する。
16
ノズルホルダーを取り付ける
お願い
●引っかかりや下限まで降りな
いとき(→P.7-1
-11～12)
●ノズルホルダーシャフト清掃
ツール (オプション) を使用する。
●12ノズル清掃側の溝を、ノズル
ホルダーの位置合わせ用ピンに
合わせる。
●清掃ツールを押し上げたまま、
下から見て反時計方向に回す。
■ノズルがないとき
位置合わせ用ピン
清掃ツール
溝
1
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
