NPM-W 2 EJM7DJ-MB-07M-00 7-1 -12 1 リフレッシュジグを清掃する 3 シャフトの付着物を除去する 11 ノズルホルダーの 摺動を確認する 2 シャフトを清掃 する ●清掃ツールをシャフトに 差し込み、ノズル回転方 向に 2 , 3 回す。 ●ペーパーが汚れたら交換 する。 ●シャフトを手で固定し、 ノズルホルダーシャフト 清掃ツールを上に押した まま、左右に回転させる。 4 シャフトを清掃 する ●清掃ツ…
NPM-W2 EJM7DJ-MB-07M-00
7-1-11

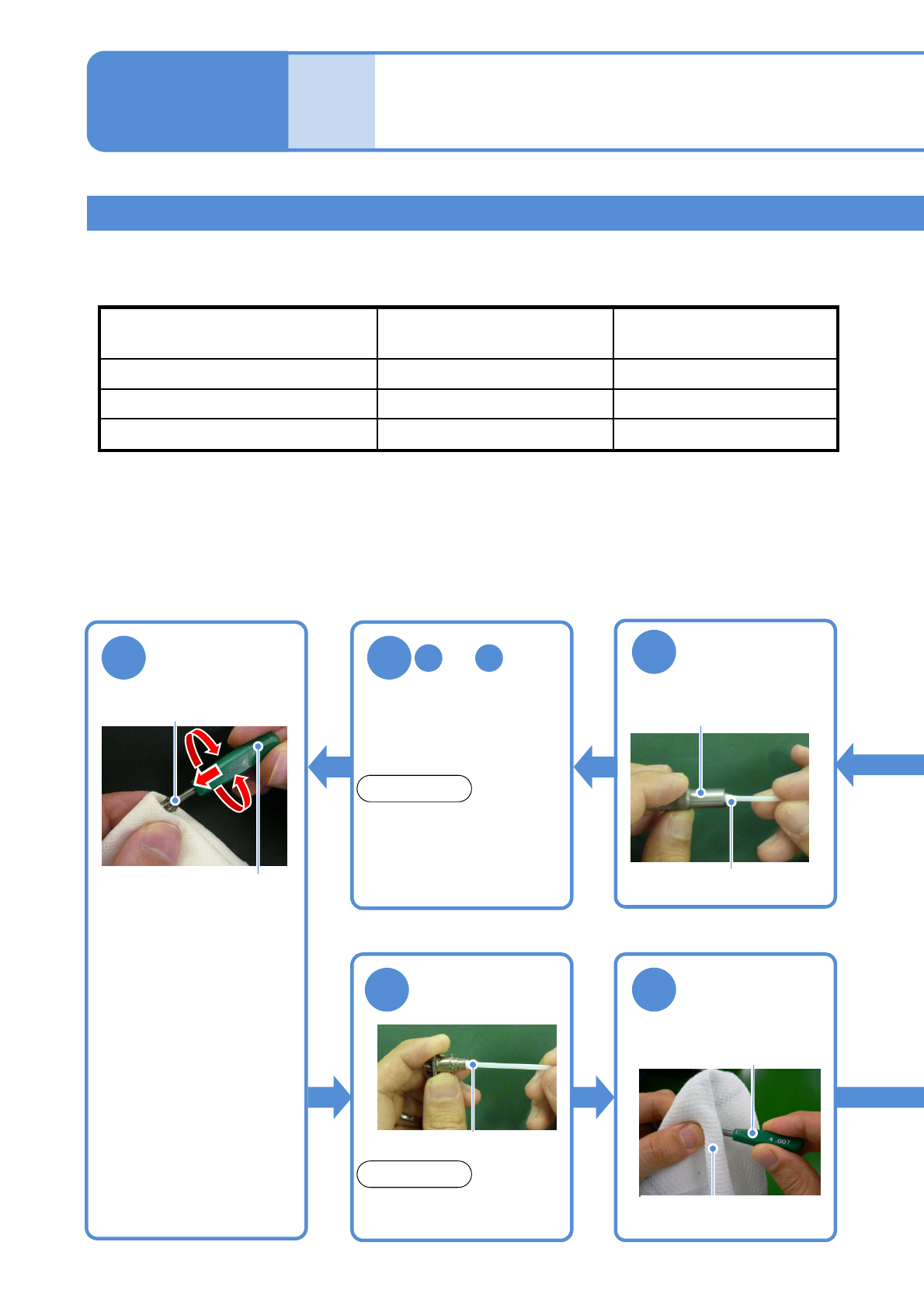

ノズルホルダーの清掃 6
(軽量16/12/8ノズルヘッド(オプション))
摺動面を清掃する
装着ヘッドのシャフトとノズルホルダーにこびりついた付着物を清掃する方法について説明します。
使用工具：六角レンチ(3 mm、4 mm)、ウエス、綿棒、クリーニングペーパー、
潤滑油:FL100 (N510059330AA)、グリース:LCG100
7
シャフトの付着物
を除去する
8
ノズルホルダー
を清掃する
5
リフレッシュジグ
を清掃する
ノズルホルダー
シャフト清掃ツール
アルコールを浸した綿棒
6
～を
繰り返す
3 5
●ジグが無理なく挿入でき
るまで行う。
お願い
●無理に挿入しないでくだ
さい。ジグが固着して抜け
なくなる原因になります。
ノズルホルダー
リフレッシュジグ
ノズルホルダー
●ノズルホルダーを手で固
定し、ノズルホルダーリ
フレッシュジグを押した
まま、左右に回転させる。
●クランプ爪やスプリング
が外れないようにウエス
を使う。
FL100を浸した綿棒
お願い
●FL100 を開ける前に、よ
く振ってください。
所要時間：軽量16ノズルヘッド、12ノズルヘッド、8ノズルヘッドは、ヘッド1台当りそれぞれ148 分、116 分、
84 分です。
●12ノズルヘッド (オプション) を例に説明します。軽量16/8ノズルヘッド (オプション)も手順は同様です。
●12ノズルホルダーの取り外し方法 (→P. 7-1
-3)
●使用したノズルホルダーシャフト清掃ツールとノズルホルダーリフレッシュジグはグリース(LCG100)を塗
布し、専用のケースに収納してください。ケースは、湿気の少ない清潔なところに大切に保管してください。
●錆びたノズルホルダーシャフト清掃ツールやノズルホルダーリフレッシュジグを使用しないでください。
●清掃する前に、マルチ認識カメラにウエスをかぶせて、ごみが付かないようにしてください。
名称
8ノズルヘッド
12ノズルヘッド
軽量16ノズルヘッド
ノズルホルダー清掃ツールセット
N610133913AA N610133914AA
ノズルホルダーシャフト清掃ツール
N210130779AA N210151617AA
ノズルホルダーリフレッシュジグ
N510055113AA N510058697AA
9
アルコールを浸した
ウエス
ノズルホルダー
リフレッシュジグ
ノズルホルダー
清掃ツールを清
掃する
メンテナンス
編
7-1
NPM-W2 EJM7DJ-MB-07M-00
7-1-12
1
リフレッシュジグを清掃する
3
シャフトの付着物を除去する
11
ノズルホルダーの
摺動を確認する
2
シャフトを清掃
する
●清掃ツールをシャフトに
差し込み、ノズル回転方
向に2, 3 回す。
●ペーパーが汚れたら交換
する。
●シャフトを手で固定し、
ノズルホルダーシャフト
清掃ツールを上に押した
まま、左右に回転させる。
4
シャフトを清掃
する
●清掃ツールをシャフトに
差し込み、ノズル回転方
向に2, 3 回す。
●ペーパーが汚れたら交換
する。
10
～を
繰り返す
7 9
●ジグが無理なく挿入でき
るまで行う。
お願い
●無理に挿入しないでくだ
さい。ジグが固着して抜け
なくなる原因になります。
●ノズルホルダーの取り付
け方法(→P.7-1
-8)
●摺動が悪いときは、
～ を繰り返す。
1 10
ノズルホルダー
リフレッシュジグ
アルコールを浸した
ウエス
ノズルホルダー
シャフト清掃ツール
アルコールを浸した綿棒
1
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
