8 定期点検 3000 時間
NPM-W2 EJM7DJ-MB-07M-00
7-1-13
8 定期点検
3000時間
NPM-W2 EJM7DJ-MB-08M-00
8-1-1

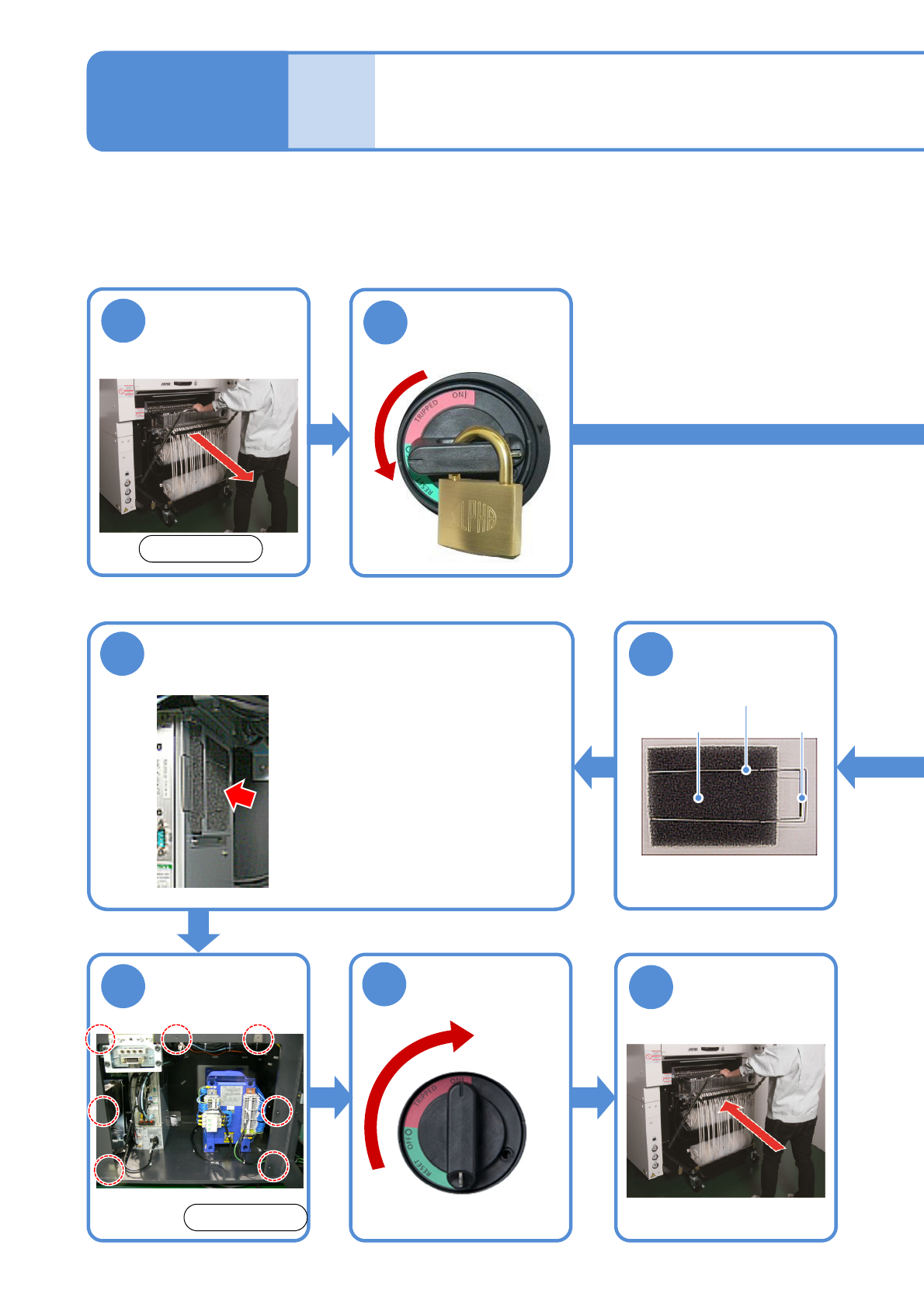

フィルターの清掃
(メインコントローラー)
メンテナンス
編
8-1
●フィルターを外して、掃除
機などでほこりを取り除く。
前側
交換台車を取り
外す(→P.3-2)
1
4
2
主電源スイッチ
をOFFにし、鍵
をかける
OFF
6
フィルターを取り付ける
5
フィルターのほ
こりを除去する
つまみ
スプリング
フィルター
7
カバーを
取付ける
●ねじ(7本)
交換台車
を取り付ける
(→P.3-2)
9
8
ON
鍵を外して
前側
使用工具:六角レンチ(4 mm) ・掃除機 所要時間:20 分
●フィルターをスプリングではさむ。
●スプリングのつまみをつまんで, 突起
部Aが写真のように引っかかるように
押し込む。
.
