NPM-W 2 EJM7DJ-MB-08M-00 ●塗布ヘッドが後側に取り付けられ、前側から操作 した場合を例に説明しています。 ●作業の前にシリンジ部分を取り外してください。 ( → P.4-2-5) 8-3 -2 1 ENABLING OFF SERVO 2 3 5 シリンジホルダー を取り外す カバーを固定して いるねじ 4 か所を 外す 4 ねじ カバー シリンジホルダー 6 O リングを交換 する O リング シリンジホルダー…
NPM-W2 EJM7DJ-MB-08M-00
Oリングの交換方法を説明します。
使用工具：六角レンチ 所要時間：20 分
●消耗パーツ交換周期以前であっても、Oリングにヒビ割れ、劣化などが発生した場合には必ず交換してく
ださい。

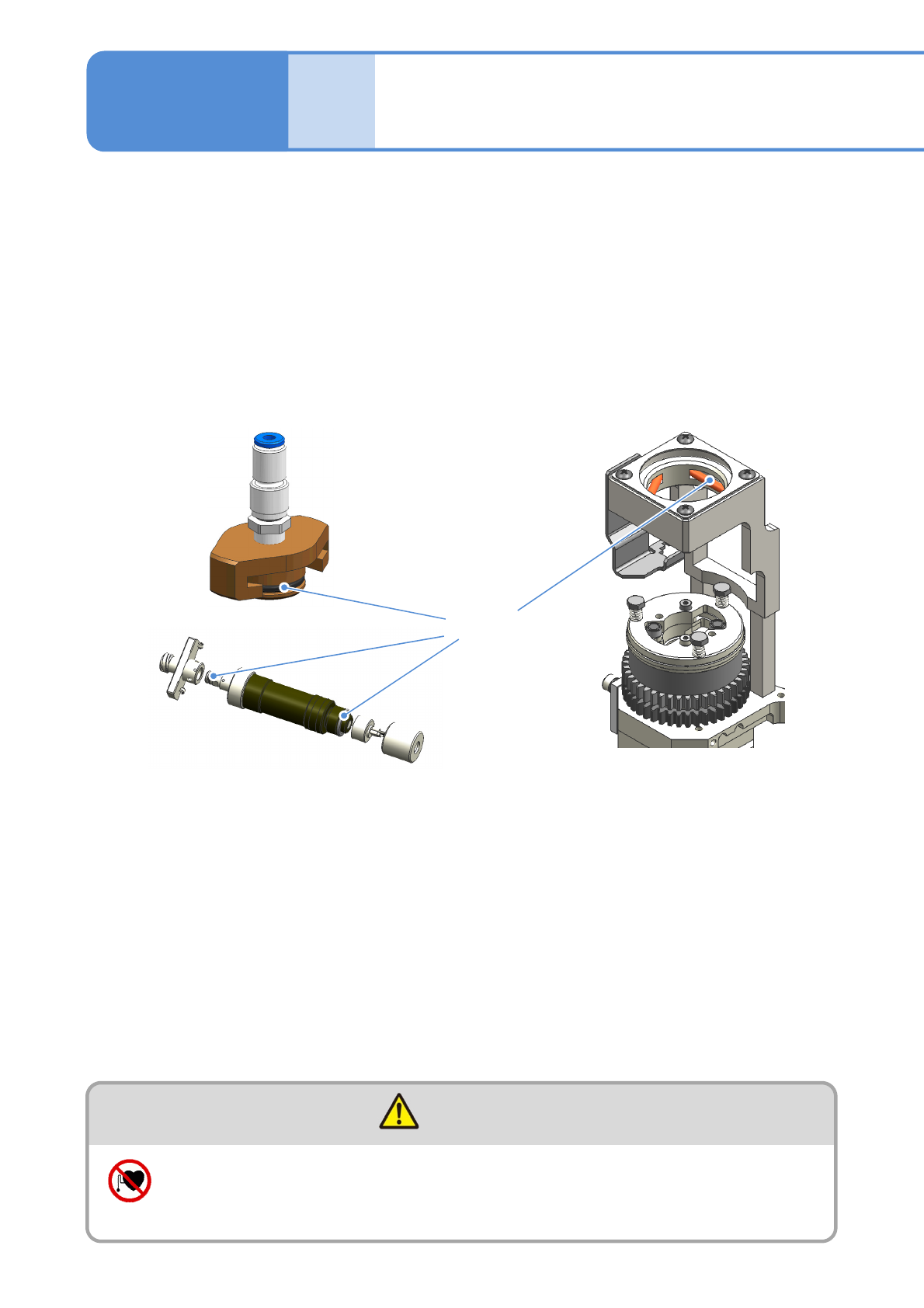

●Oリングはシリンジホルダー部に1個、ジョイント部に1個、スクリューユニット部に2個の合計4個が使用
されています。
Oリングの交換 1
(塗布ヘッド(オプション))
メンテナンス
編
8-3
ジョイント部
スクリューユニット部 シリンジホルダー部
Oリング
8-3-1
警告
心臓ペースメーカーなどを使用している人は、リニアモーター部に近づかない
(磁力による誤作動で、事故のおそれ)
NPM-W2 EJM7DJ-MB-08M-00
●塗布ヘッドが後側に取り付けられ、前側から操作した場合を例に説明しています。
●作業の前にシリンジ部分を取り外してください。(→P.4-2-5)
8-3-2
1
ENABLING
OFF
SERVO
2
3
5
シリンジホルダー
を取り外す
カバーを固定して
いるねじ4か所を
外す
4
ねじ
カバー
シリンジホルダー
6
Oリングを交換
する
Oリング
シリンジホルダー部 1
手順
へ
7
●ヘッドが交換位置に移動
する。
3
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
NPM-W2 EJM7DJ-MB-08M-00
Oリングの交換 2
(塗布ヘッド(オプション))
メンテナンス
編
8-3
8-3-3
シリンジホル
ダーを元に戻す
7
8
ねじを4か所締め、
カバーを固定する
シリンジホルダー部 2
9
SERVO
ON
10
ねじ
カバー
