NPM-W 2 EJM7DJ-MB-10M-00 ケーブルベアの点検 (XY ユニット ) 10-2 使用工具：不要 所要時間： 5 分 ●ケーブルベアが消耗すると、動作のときに音が大 きくなったり、配線、配管が断線 したりする原因になり ます。 18000 時間を目安に部品を点検してくだ さい。消耗しているときは交換す る必要があります。 ●部品交換のときは、当社にご連絡ください。 メンテナンス 編 10-2 X 軸ケーブルベア Y …
NPM-W2 EJM7DJ-MB-10M-00
10-1-2

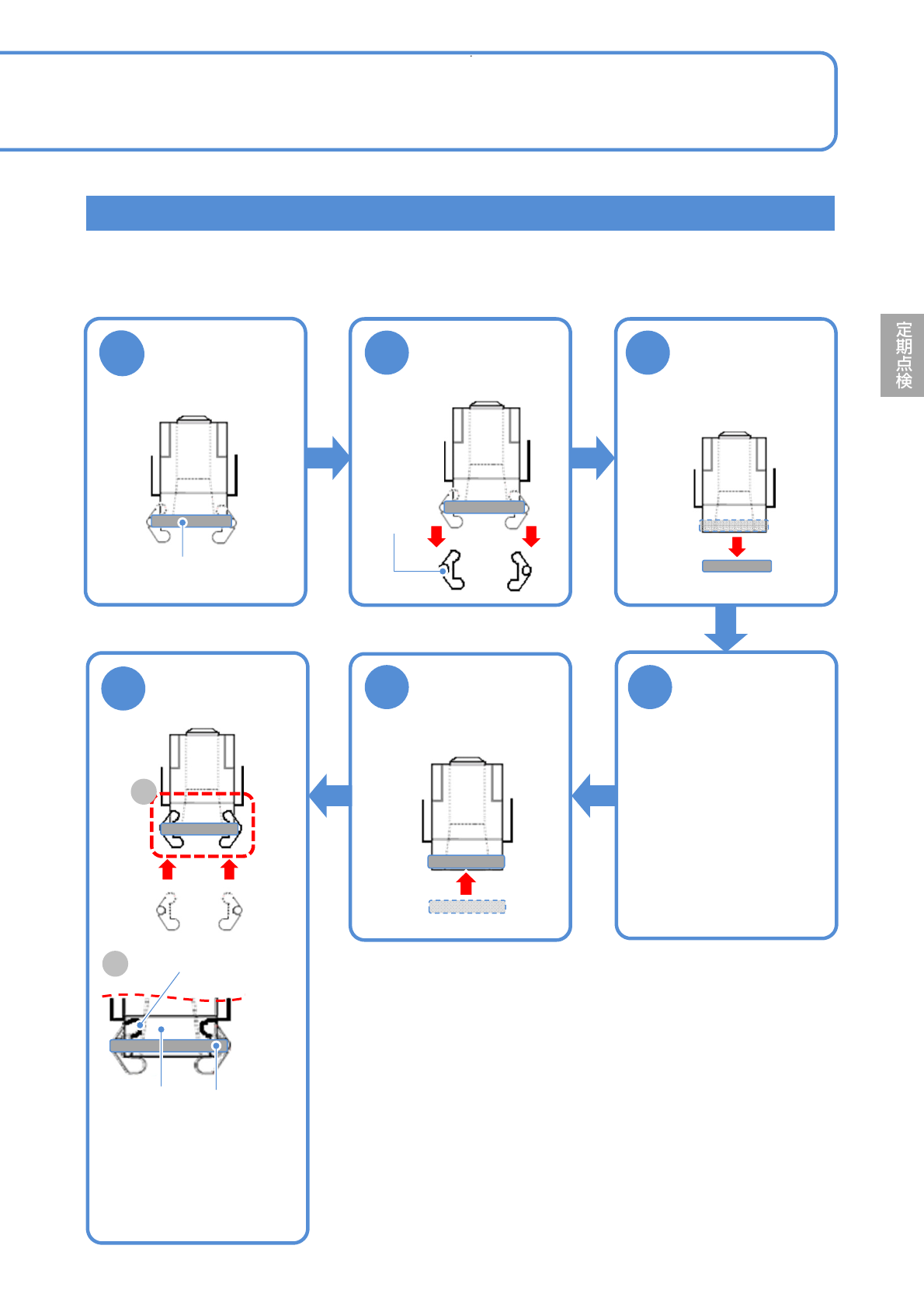

3ノズルヘッド
使用工具：不要 所要時間：10 分(1ヘッド当り)
1
6
5
●ノズルホルダーの溝に確
実にはまっていることを
確認する。
クランプ爪を押
し込む
クランプ爪押さえ
用スプリングを軽
く引っ張る
1
2 3
クランプ爪を引
き抜く
クランプ爪押さえ
用スプリングを取
り外す
クランプ爪押さえ
用スプリングを取
り付ける
1
8
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
4
■破損や摩耗がないとき
パーツを確認し、
破損や摩耗のとき
は交換する
●清掃のあとグリースを
塗布する。(→P.5-2)
A
クランプ爪
押さえ用
スプリング
ノズル
ホルダー
A
詳細
ノズルホルダー
の溝
クランプ爪押さえ用
スプリング
クランプ
爪
●ヘッドが設備に取り付いた状態で作業をするときは、下記の点を確認してください。
・パーツを落とさないように注意してください。
・落としても無くさないように受け皿を用意してください。
NPM-W2 EJM7DJ-MB-10M-00
ケーブルベアの点検
(XYユニット)
10-2
使用工具：不要 所要時間：5 分
●ケーブルベアが消耗すると、動作のときに音が大きくなったり、配線、配管が断線したりする原因になり
ます。18000時間を目安に部品を点検してください。消耗しているときは交換する必要があります。
●部品交換のときは、当社にご連絡ください。
メンテナンス
編
10-2
X軸ケーブルベア
Y軸ケーブルベア
NPM-W2 EJM7DJ-MB-10M-00
10-3-1
1
8
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
スプリングの交換 1
(塗布ヘッド(オプション))
使用工具：六角レンチ 所要時間：10 分
●消耗パーツ交換周期で必ず交換してください。
●あらかじめ装置からスクリューユニットを取り外しておく必要があります。(→P.4-2-5)
メンテナンス
編
10-3
1
スクリューユニットの止めねじを緩め、プロペラを外す
止めねじ
プロペラ
●プロペラ部が外れないときは、
スクリューシャフトの中央部を
プライヤーなどで固定し、分解
する。
●スクリューシャフトの中央部に
キズがついても問題ありませ
ん。
上部キャップ
スプリング
2
上部キャップを緩
めて外す(右回し)
3
スクリューシャフ
トをスクリューユ
ニットから10 mm
程度引き抜く
上部キャップ
4
スプリングを交換
する
●2つのカラーは同じもの
です。また、裏表はあり
ません。
5
スクリューユニットを元通りに組み立てる
●上部キャップを締め(左回し)、スクリュー
シャフトを固定後、プロペラを取り付け
る。
●止めねじはマーキング位置を合わせてから
締める。
隙間が生じないよう注意してください。
マーキング
上部キャップ
