ケーブルベアの点検
(XYユニット)
10-2
使用工具：不要 所要時間：5 分
●ケーブルベアが消耗すると、動作のときに音が大きくなったり、配線、配管が断線したりする原因になり
ます。18000時間を目安に部品を点検してください。消耗しているときは交換する必要があります。
●部品交換のときは、当社にご連絡ください。
メンテナンス
編
10-2

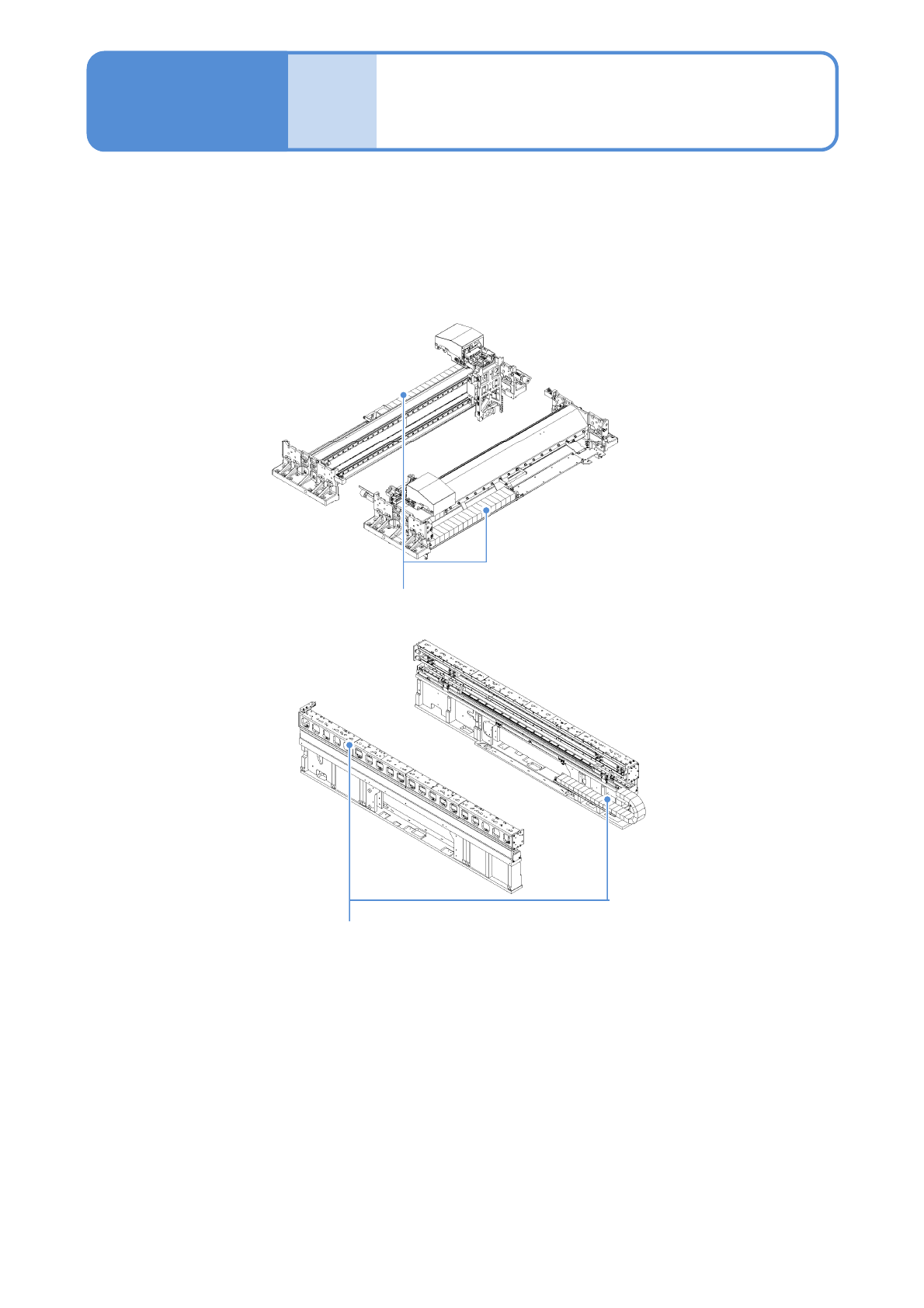

X軸ケーブルベア
Y軸ケーブルベア
NPM-W2 EJM7DJ-MB-10M-00
10-3-1
1
8
0
0
0
時
間
メ
ン
テ
ナ
ン
ス
スプリングの交換 1
(塗布ヘッド(オプション))
使用工具：六角レンチ 所要時間：10 分
●消耗パーツ交換周期で必ず交換してください。
●あらかじめ装置からスクリューユニットを取り外しておく必要があります。(→P.4-2-5)
メンテナンス
編
10-3
1

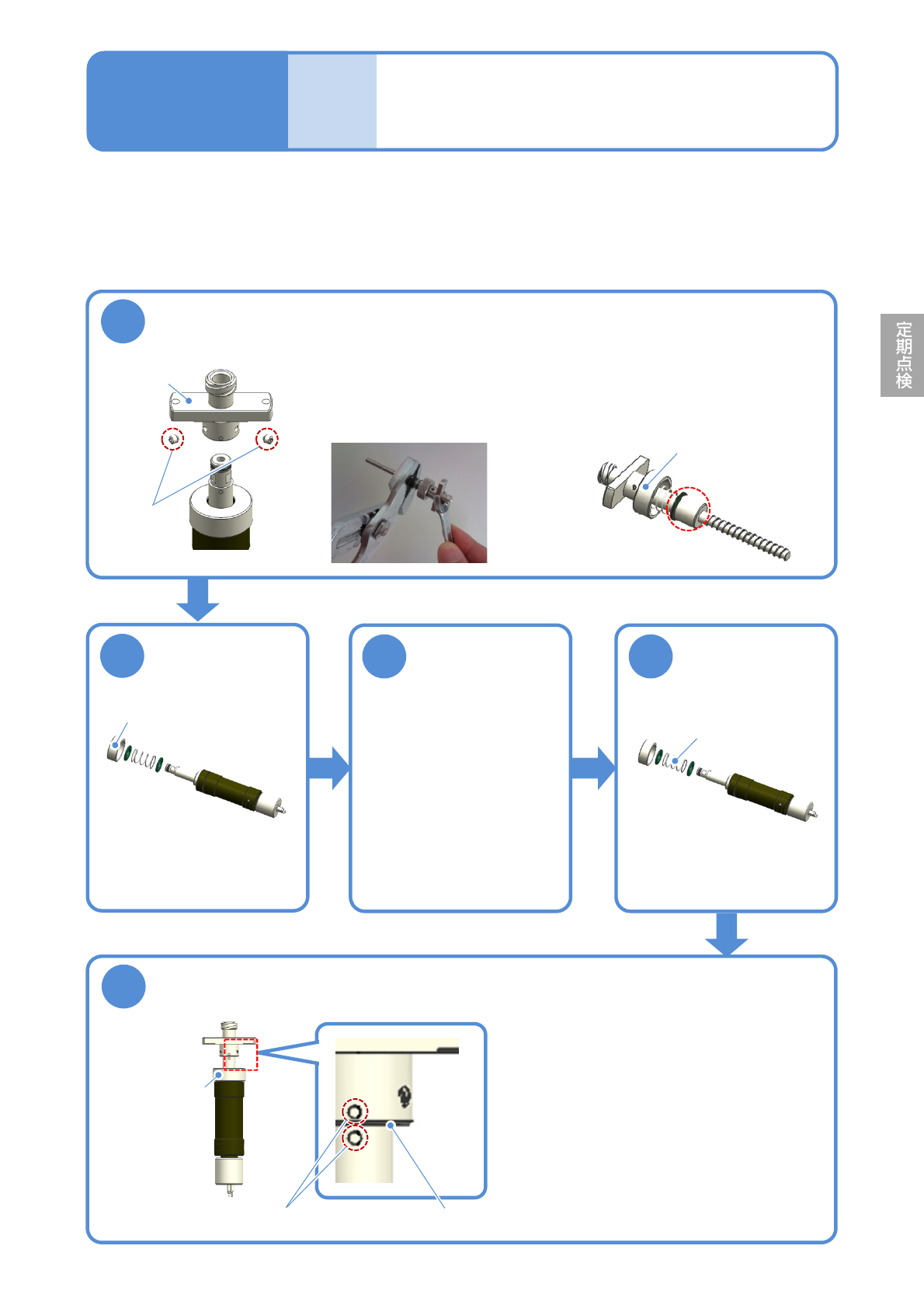

スクリューユニットの止めねじを緩め、プロペラを外す
止めねじ
プロペラ
●プロペラ部が外れないときは、
スクリューシャフトの中央部を
プライヤーなどで固定し、分解
する。
●スクリューシャフトの中央部に
キズがついても問題ありませ
ん。
上部キャップ
スプリング
2
上部キャップを緩
めて外す(右回し)
3
スクリューシャフ
トをスクリューユ
ニットから10 mm
程度引き抜く
上部キャップ
4
スプリングを交換
する
●2つのカラーは同じもの
です。また、裏表はあり
ません。
5
スクリューユニットを元通りに組み立てる
●上部キャップを締め(左回し)、スクリュー
シャフトを固定後、プロペラを取り付け
る。
●止めねじはマーキング位置を合わせてから
締める。
隙間が生じないよう注意してください。
マーキング
上部キャップ
NPM-W2 EJM7DJ-MB-10M-00
スプリングの交換 2
(塗布ヘッド(オプション))
10-3-2
使用工具：スパナ 所要時間：15 分
●消耗パーツ交換周期で必ず交換してください。
●あらかじめ装置からシリンジ部分を取り外しておく必要があります。(→P.4-2-5)
●塗布ヘッドが後側に取り付けられ、前側から操作した場合を例に説明しています。
メンテナンス
編
10-3
警告
心臓ペースメーカーなどを使用している人は、リニアモーター部に近づかない
(磁力による誤作動で、事故のおそれ)
OFF
SERVO
1
ENABLING
2
3
●ヘッドが交換位置に移動
します。
