NPM-W 2 EJM7DJ-MB-11M-00 4 ヘッドを手前に引き寄せ、コネクターを挿入 する コネクター 11 - 1 -4 7 お願い 8 ノズルヘッド、または 3 ノズル ヘッドで BGA 、 CSP を装着する ときは、マルチ認識カメラユニッ トに側方照明が取り付いているこ とを確認してください。 側方照明 マルチ認識カメラユニット ヘッドプレート ●ヘッドストッパー ：左右 2 か所 ヘッドストッパー ●ヘッド上部の取手…
NPM-W2 EJM7DJ-MB-11M-00
所要時間：10分(ヘッドの取り付けだけにかかる時間)
ヘッドとノズルチェンジャー
の交換 2

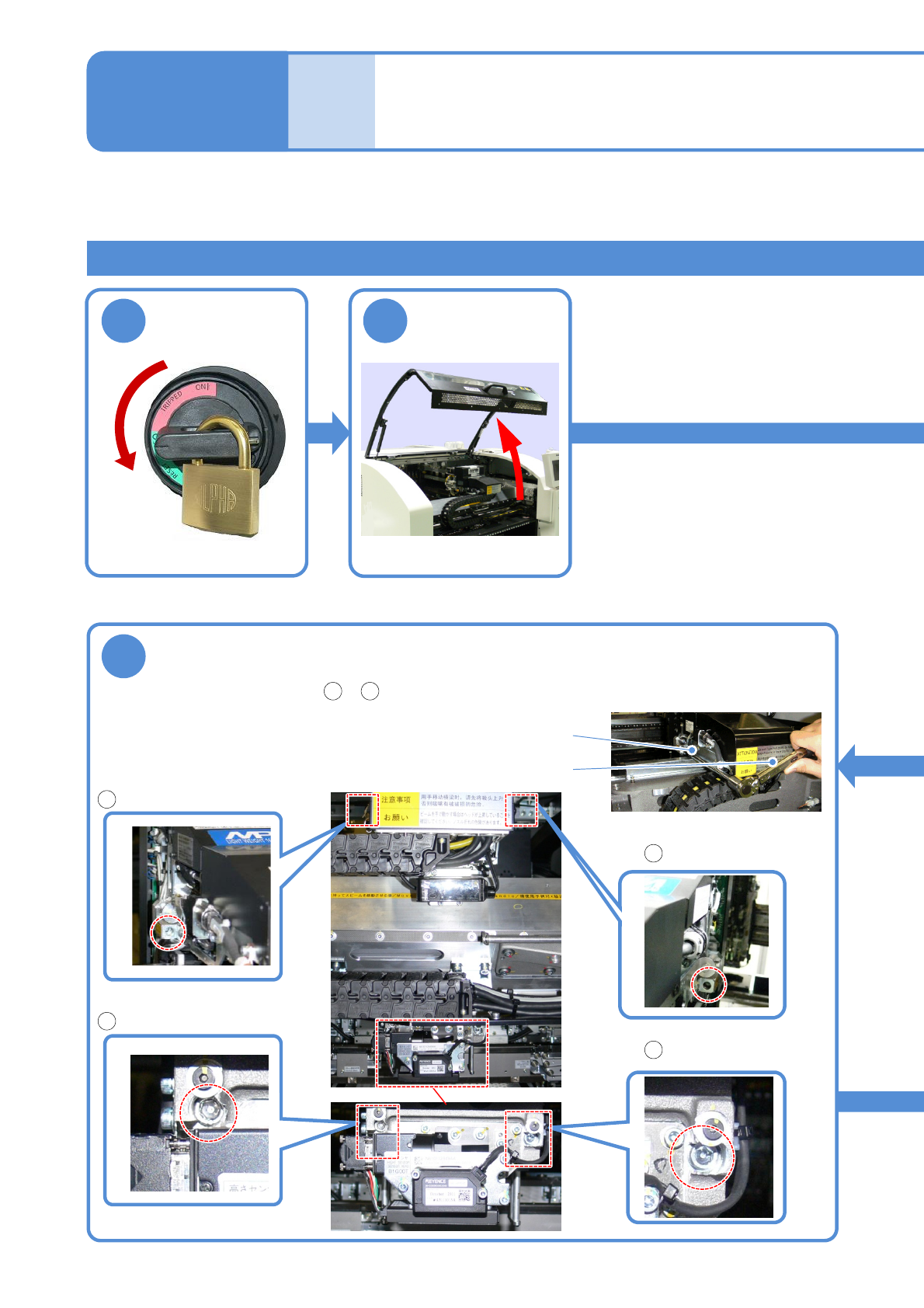

ヘッドの取り付け
2
5
ヘッドを固定ボルトで締める
●固定ボルト(4か所)を ~ の順にロングビット、トルクレンチを使って締める。
●締め付けトルク規格値：9.8 ±0.5 N·m
11-1-3
メンテナンス
編
11-1
4
1
OFF
トルクレンチ
ロングビット
ヘッド右下部
1
ヘッド右上部
3
ヘッド左上部
4
ヘッド左下部2
1 4
NPM-W2 EJM7DJ-MB-11M-00
4

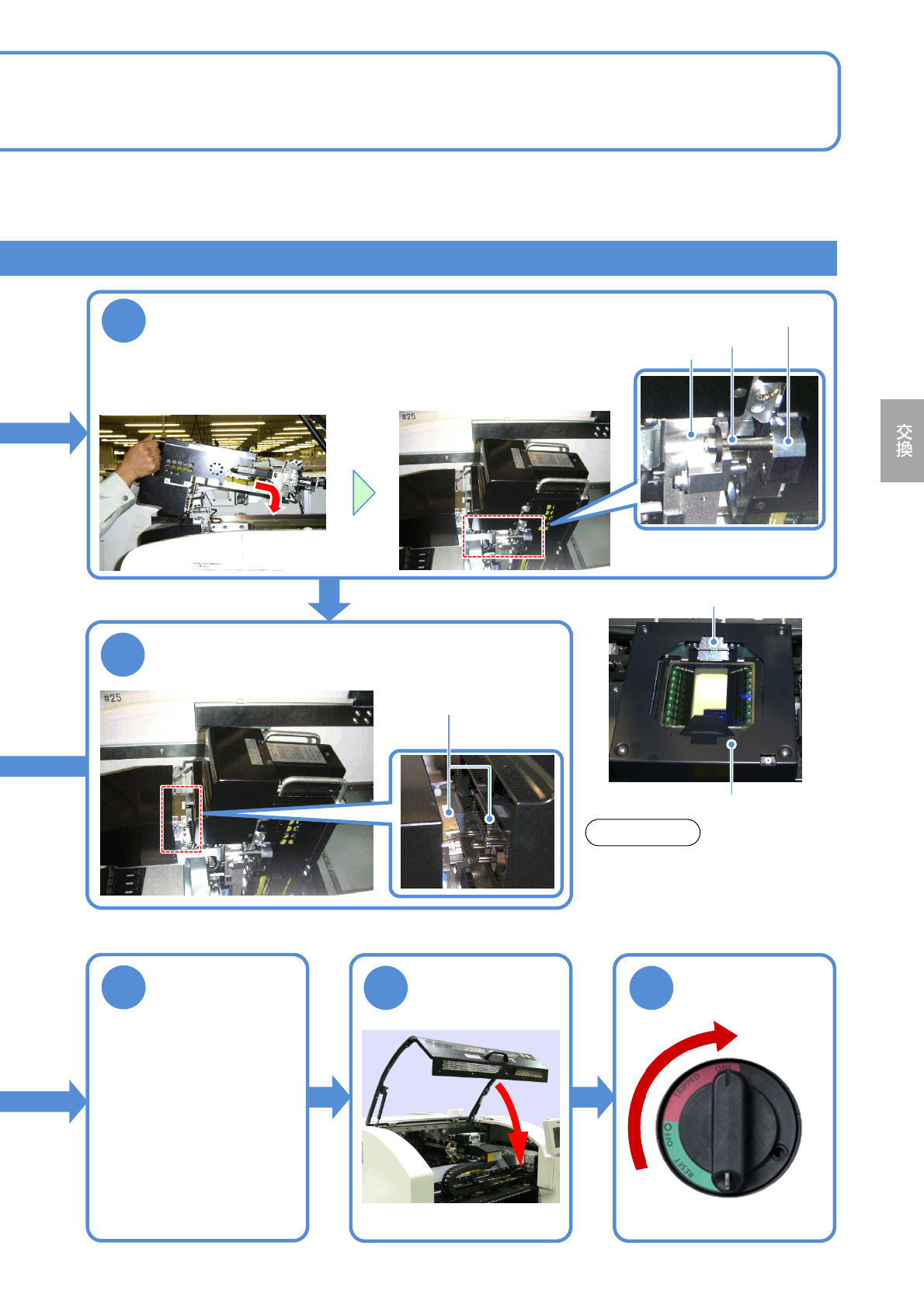

ヘッドを手前に引き寄せ、コネクターを挿入
する
コネクター
11-1-4
7
お願い
8ノズルヘッド、または3ノズル
ヘッドでBGA、CSPを装着する
ときは、マルチ認識カメラユニッ
トに側方照明が取り付いているこ
とを確認してください。
側方照明
マルチ認識カメラユニット
ヘッドプレート
●ヘッドストッパー
：左右2か所
ヘッドストッパー
●ヘッド上部の取手を持ち、カバーとの干渉に注意しながら
ヘッドストッパーをX軸プレートに引っかける。
●取り付け面に異物がないことを、事前に確認する。
X軸プレート
3
ヘッドを取り付ける
8
6
ノズルチェン
ジャーを交換する
●取り付けたヘッドに対応す
るノズルチェンジャーに交
換する。
●塗布ヘッドのときは、捨て
打ちユニットに交換する。
●検査ヘッドのときは、校正
ジグに交換する。
ON
NPM-W2 EJM7DJ-MB-11M-00
11-1-5
ヘッド交換したら、必ずキャリブレーションと精度検証をしてください。
メンテナンス
編
11-1
ヘッドとノズルチェンジャー
の交換 3
キャリブレーション
STEP
項目 動作 参照
STEP2
ヘッド/面補正Z
高さ計測 (→P.13-1-2、13-4)
捨て打ちユニット高さ
*1)
(→P.13-1-2、13-4)
STEP3
ジグステーション
スキャン位置
*2)
(→P.13-1-2、13-10)
ヘッドオフセット
*2)
(→P.13-1-2、13-10)
塗布ヘッド
(オプション)
*1)
ヘッドθ軸原点 (→P.13-1-2、13-12)
ヘッドオフセット (→P.13-1-2、13-12)
精度検証
*3)
装着精度 反映 (→P.13-1-2、13-20)
装着精度 検証 (→P.13-1-2、13-20)
*1)：オプションユニットのある設備のみ実施
*2)：塗布ヘッドのときは実施しない
*3)：塗布ヘッドのときは塗布ヘッド精度 反映(オプション)、塗布ヘッド精度 検証(オプション)を実施
