NPM-W 2 EJM7DJ-MB-11M-00 11 - 1 -6 旧タイプのヘッドについて 旧タイプのヘッドはボルト 3 か所にてヘッド の固定を行います。 ( 現行ヘッドはボ ルト 4 か所での固定。 ) 現行ヘッドと旧タイプのヘッドの違いは下記を参照 してください。 また、 NPM-W2 に旧タイプのヘッドを取り付け る場合には、使用しない固定ボル トを取り外す作業が必要と なります。詳細は次ページ以降を参照してください 。 ■…
NPM-W2 EJM7DJ-MB-11M-00
11-1-5
ヘッド交換したら、必ずキャリブレーションと精度検証をしてください。
メンテナンス
編
11-1
ヘッドとノズルチェンジャー
の交換 3
キャリブレーション
STEP
項目 動作 参照
STEP2
ヘッド/面補正Z
高さ計測 (→P.13-1-2、13-4)
捨て打ちユニット高さ
*1)
(→P.13-1-2、13-4)
STEP3
ジグステーション
スキャン位置
*2)
(→P.13-1-2、13-10)
ヘッドオフセット
*2)
(→P.13-1-2、13-10)
塗布ヘッド
(オプション)
*1)
ヘッドθ軸原点 (→P.13-1-2、13-12)
ヘッドオフセット (→P.13-1-2、13-12)
精度検証
*3)
装着精度 反映 (→P.13-1-2、13-20)
装着精度 検証 (→P.13-1-2、13-20)
*1)：オプションユニットのある設備のみ実施
*2)：塗布ヘッドのときは実施しない
*3)：塗布ヘッドのときは塗布ヘッド精度 反映(オプション)、塗布ヘッド精度 検証(オプション)を実施
NPM-W2 EJM7DJ-MB-11M-00
11-1-6

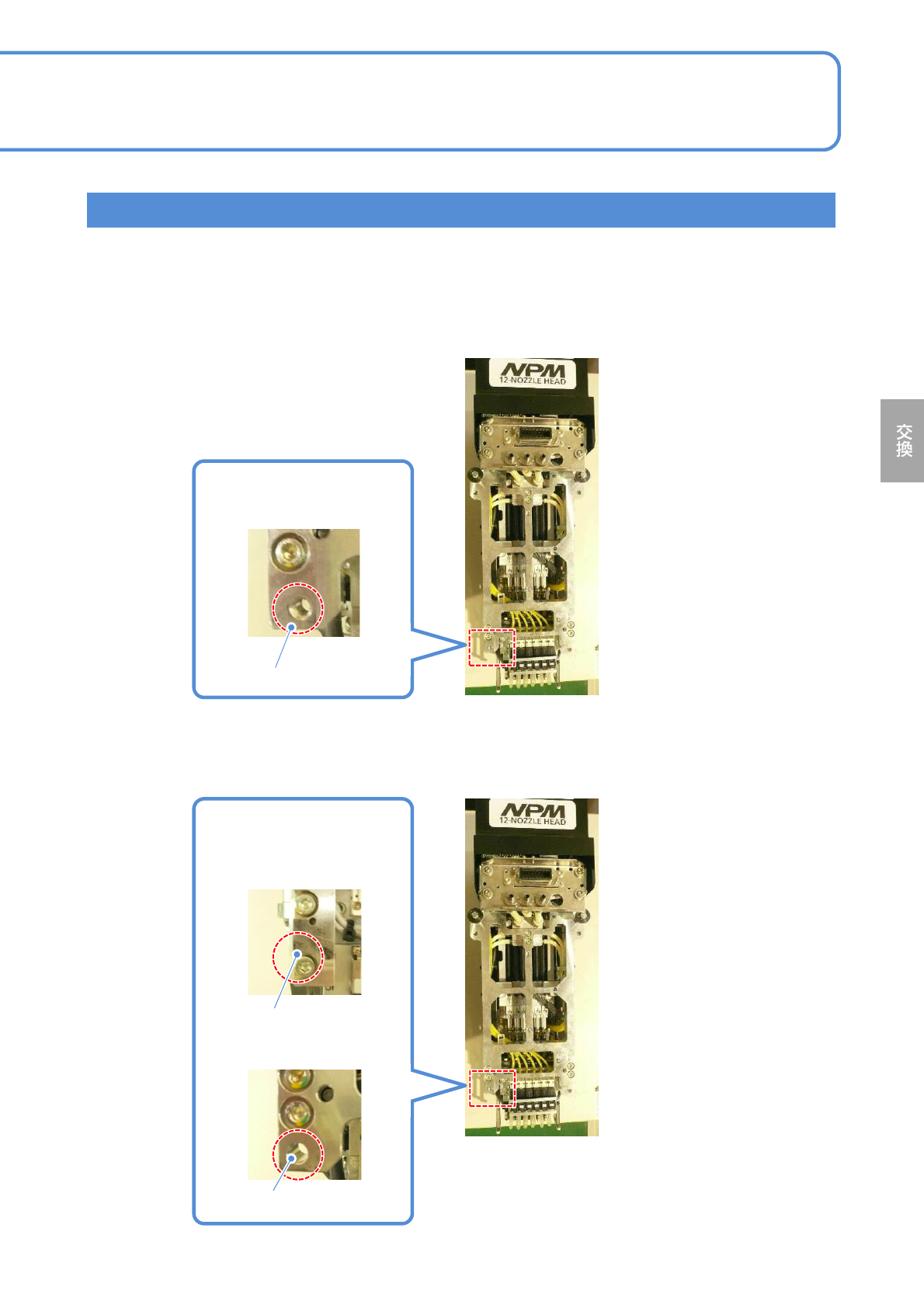

旧タイプのヘッドについて
旧タイプのヘッドはボルト3か所にてヘッドの固定を行います。(現行ヘッドはボルト4か所での固定。)
現行ヘッドと旧タイプのヘッドの違いは下記を参照してください。
また、NPM-W2に旧タイプのヘッドを取り付ける場合には、使用しない固定ボルトを取り外す作業が必要と
なります。詳細は次ページ以降を参照してください。
■現行ヘッドの場合
■旧タイプのヘッドの場合
ねじ穴
穴なし
ヘッド取り付け面から見
て左下部がねじ穴
ヘッド取り付け面から見
て左下部が穴なし、また
は丸穴
丸穴
NPM-W2 EJM7DJ-MB-11M-00
11-1-7
メンテナンス
編
11-1

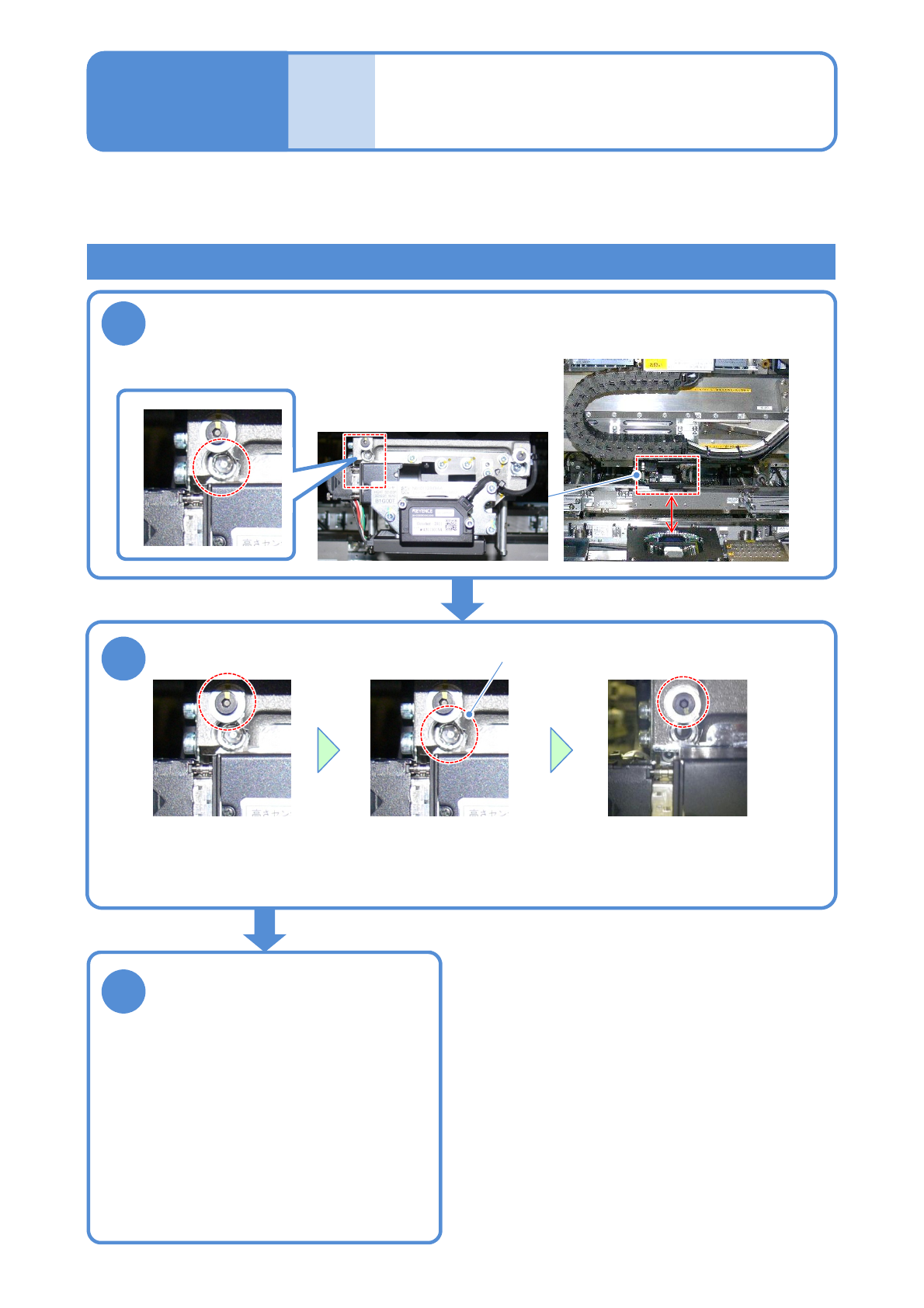

旧タイプのヘッドの取り付け(固定ボルトの取り外し)
NPM-W2に旧タイプのヘッドを取り付ける場合には、“ヘッドの取り付け” (→P.11-1-3)の手順3を行う前
に、使用しない固定ボルトを取り外し、設備内の保管位置に固定する作業が必要となります。以下にその作
業内容を説明します。
使用工具：六角レンチ(5 mm、2.5 mm) 所要時間：3 分
1
ボルトが見える位置にヘッドを移動させる
(ヘッドとマルチ認識カメラの中心を合わせる)
ヘッド左下部
2
固定ボルトを取り外す
3
取り外した固定ボルトは保管して
おく
ヘッドとノズルチェンジャー
の交換 4
●上側のボルトを取り外す。 ●下側の固定ボルトを取り
外す。
●上側のボルトを元の位置
に取り付ける。
固定ボルト
●固定ボルトを保管位置より取出し、元の位置に
戻す作業が必要です。旧タイプのヘッドを取り
外した後に、このページの固定ボルトを取り外
す作業を参照し、逆の手順にて固定ボルトを元
の位置に戻してください。
■旧タイプのヘッドを取り外し、現行ヘッド
を取り付ける場合
