12 消耗パーツ交換
NPM-W2 EJM7DJ-MB-11M-00
11-3-2-3
23
23

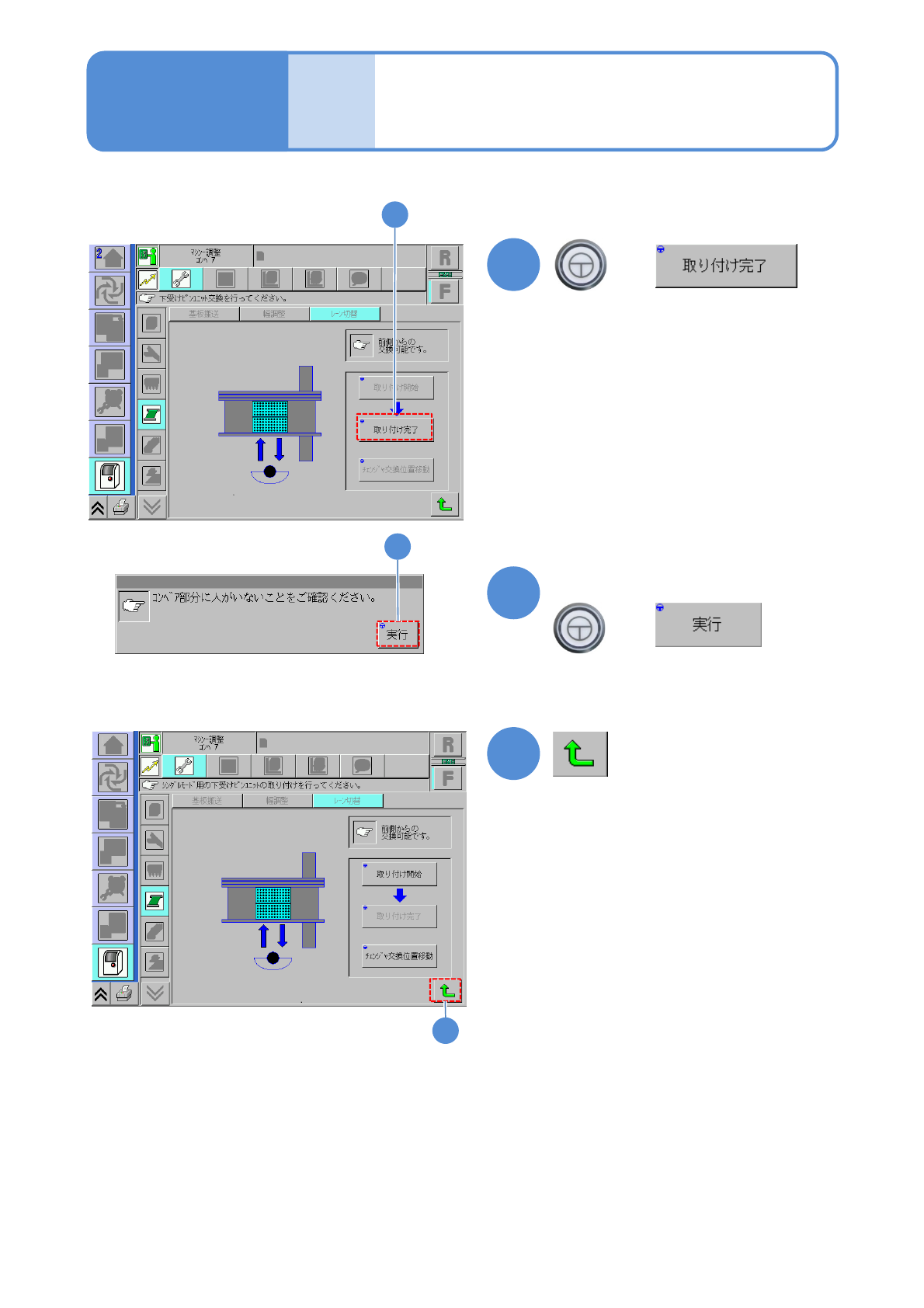

モードの
切り替え
切り替えの確認 2
メンテナンス
編
11-3-2
22
+
(基板下受けブロックが原点まで下降状
態になる)
メッセージを確認して
22
21
+
21
12 消耗パーツ交換
NPM-W2 EJM7DJ-MB-12M-00

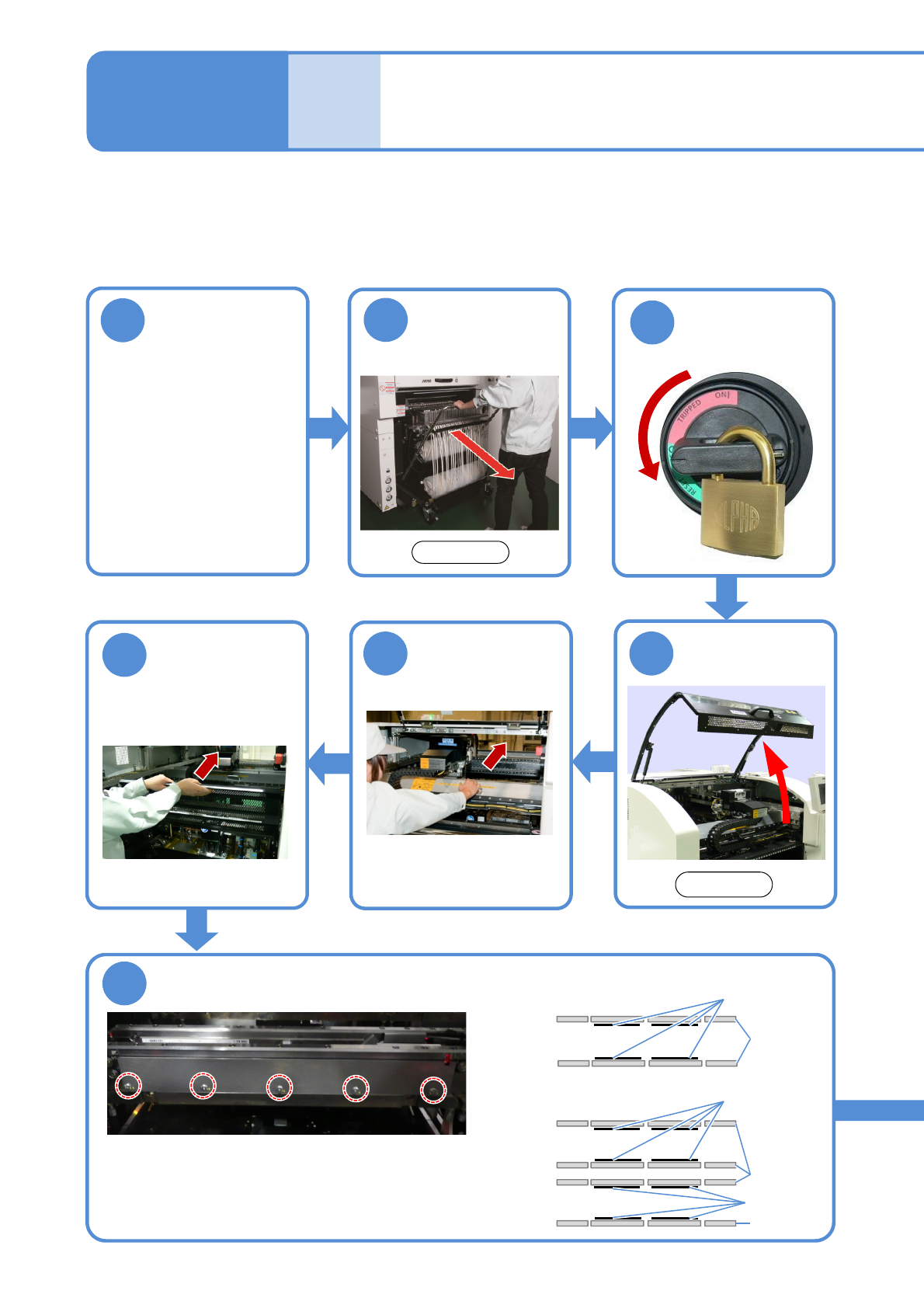

基板搬送コンベヤーの
搬送ベルトの交換 １
基板搬送コンベヤーの搬送ベルトの交換方法を前側の作業で説明します。
使用工具：六角レンチ（2 mm、2.5 mm） 所要時間：30 ~ 60 分
●手前基準のときは前側、奥基準のときはトレイフィーダーを取り外して後側で作業してください。
(→P.14-8)
メンテナンス
編
12-1
12-1-1
1
交換台車を取り外
す(→P.3-2)
2
前側
4
3
主電源スイッチを
OFFにし、鍵をか
ける。
OFF
45
Ｘ軸を奥に押す
前側
6
フィーダーテーブル
カバーを取り外す
(→P.3-3)
コンベヤー幅を
150 mmにする
(作業性をよくする
ため)
(→『操作編』P.2-5-4)
クランパーを取り外す
(ねじ5本)
7
可動側
固定側
■シングルコンベヤー：4本
■デュアルコンベヤー ：8本
可動側
固定側
可動側
固定側
レーン1側
レーン2側
コンベヤー
コンベヤー
クランパー
クランパー
クランパー
コンベヤー
●ねじを落下させないように注意する
