NPM-W 2 EJM7DJ-MB-12M-00 12-3 -10 6 カバーを外す ●カバー左側のボタンを右へ押しながらカ バー左側を手前に引きます。 ●無理に力を入れるとつめが破損しますの でご注意ください。 カバーを FA パソ コン本体から取 り外す 7 ●カバー左側がはずれたら カバーを左にスライドさ せ、カバー右側のつめを はずし、カバーを FA パ ソコン本体から取り外し ます。 UPS バッテリー のカバーを外す 8 ●…
NPM-W2 EJM7DJ-MB-12M-00
12-3-9
バッテリーの交換 5
メンテナンス
編
12-3
4

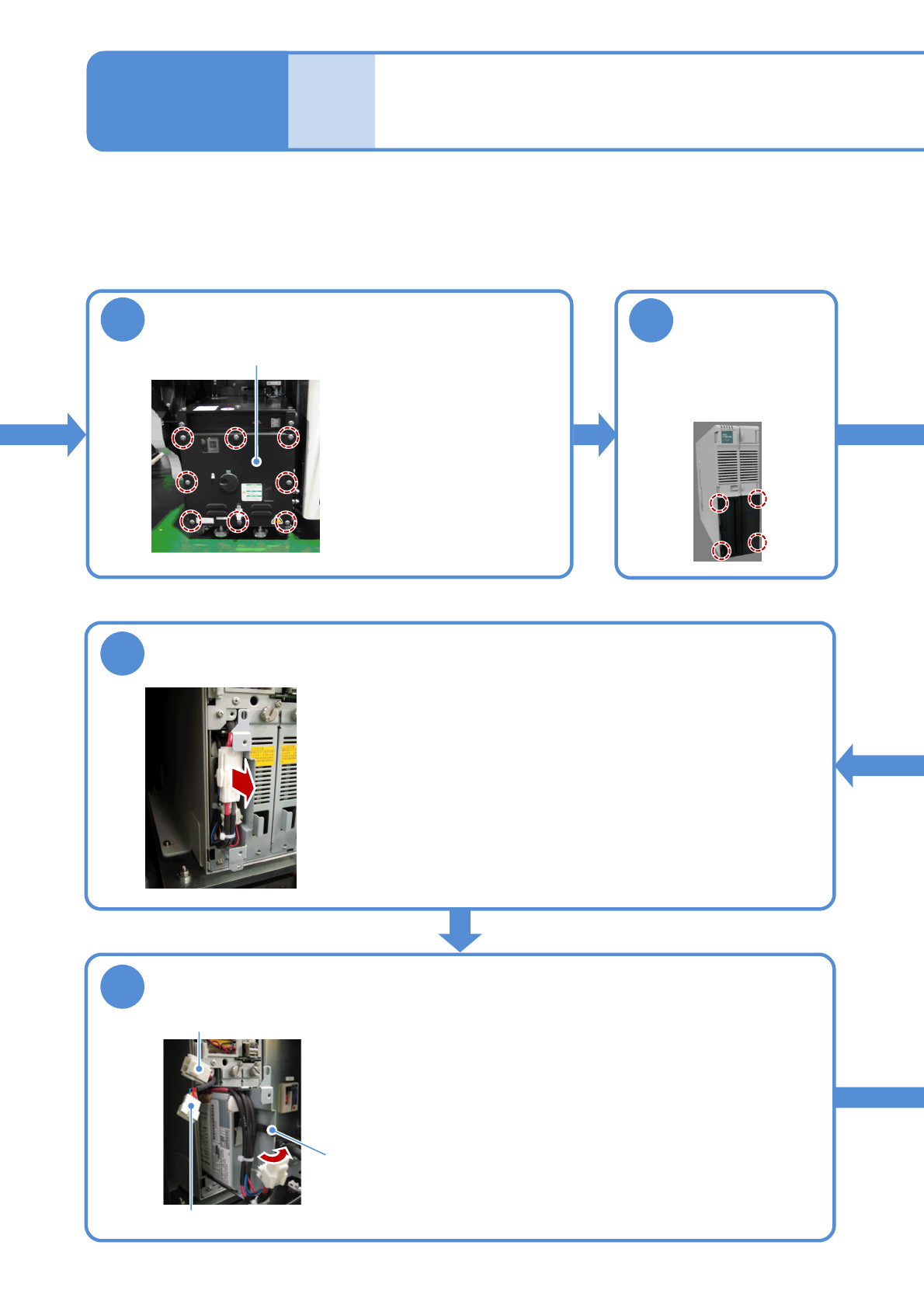

検査BOXの前面カバーを取り外す
●六角レンチを使用して、検
査BOXの前面カバーを開き
ます。
前側カバーはねじ8か所で
固定されています。
FAパソコンのカ
バーを取り外す
5
●カバーは4か所のつめ(カ
バー内部)で取り付けてい
ます。
10
UPSバッテリーを引き出す
●バッテリーを本体内部から約30 mm引き出します。
●内部ケーブルが損傷する恐れがありますので、引き出し過ぎない
ように注意してください。また、ケーブルを挟み込まないよう注
意してください。
電源ケーブル(コネクター)
ワイヤーステッカー
信号ケーブル(コネクター)
11
UPSバッテリーのコネクターを外す
●コネクターを押さえているワイヤーステッカーを開きます。
●バッテリーに接続されている電源ケーブルと信号ケーブルを引き
出し、コネクターのロック部を押しながらコネクターを引いて抜
きます。
前面カバー
NPM-W2 EJM7DJ-MB-12M-00
12-3-10
6

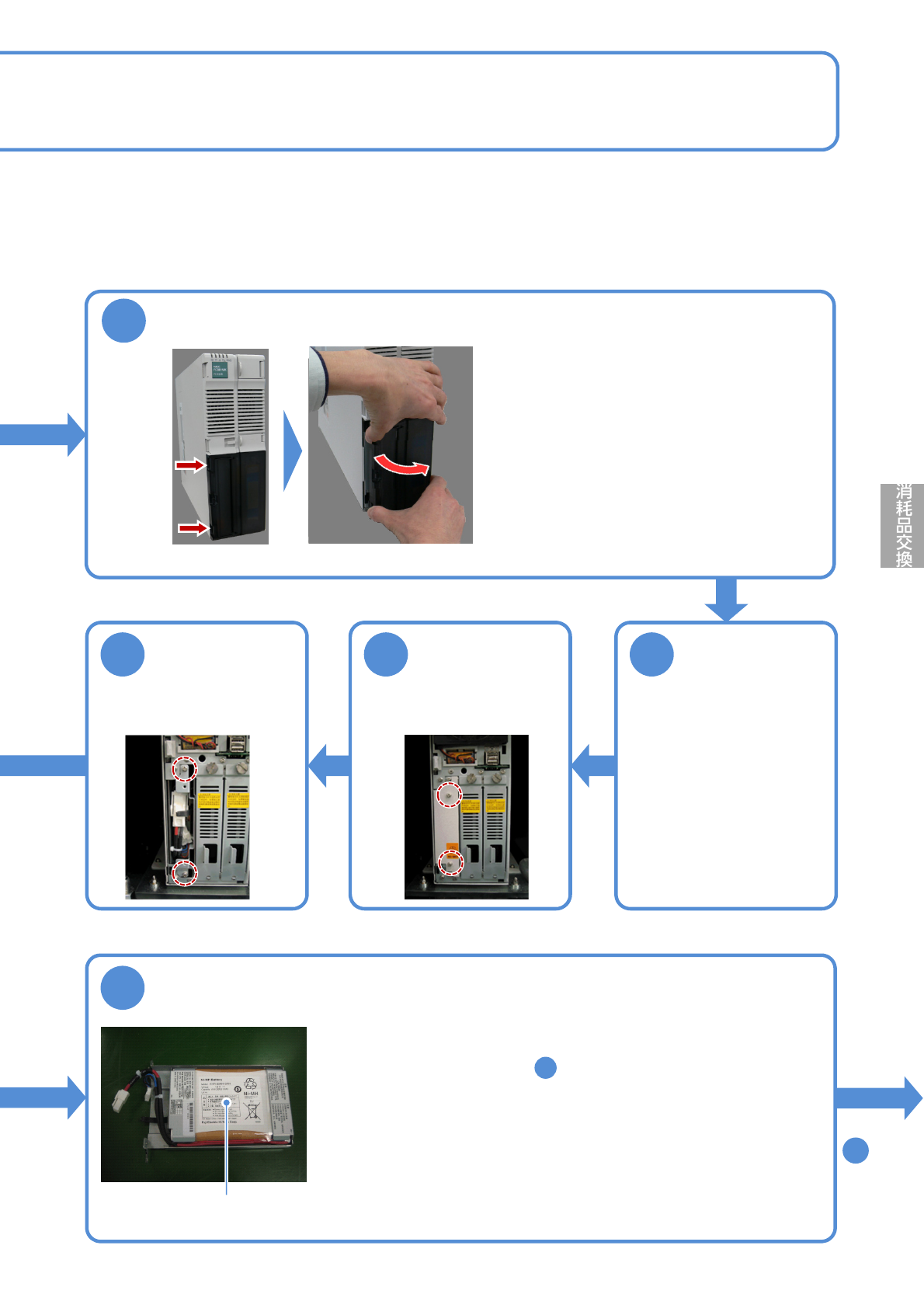

カバーを外す
●カバー左側のボタンを右へ押しながらカ
バー左側を手前に引きます。
●無理に力を入れるとつめが破損しますの
でご注意ください。
カバーをFAパソ
コン本体から取
り外す
7
●カバー左側がはずれたら
カバーを左にスライドさ
せ、カバー右側のつめを
はずし、カバーをFAパ
ソコン本体から取り外し
ます。
UPSバッテリー
のカバーを外す
8
●カバーを固定しているね
じを外します。
UPSバッテリー
を外す
9
●バッテリーを固定してい
るねじを外します。
12
UPSバッテリーを交換する
●バッテリーを引いて抜き取ります。
●交換バッテリーはN510069573AAを使用してください。
●新しいバッテリーを手順 で引き出したところまでFAパソコン
本体内部に押し込み、電源ケーブルと信号ケーブルのコネクター
を接続します。
●電源ケーブルが外側、信号ケーブルが内側になるように、バッテ
リーの板金上に収めます。
●電源コネクターと信号コネクターをワイヤーステッカーで押さえ
ながら、バッテリーをFAパソコン本体内部に押し込みます。
●このとき、ケーブルを挟み込まないように注意してください。
手順
へ
13
UPSバッテリー
10
NPM-W2 EJM7DJ-MB-12M-00
12-3-11
バッテリーの交換 6
メンテナンス
編
12-3

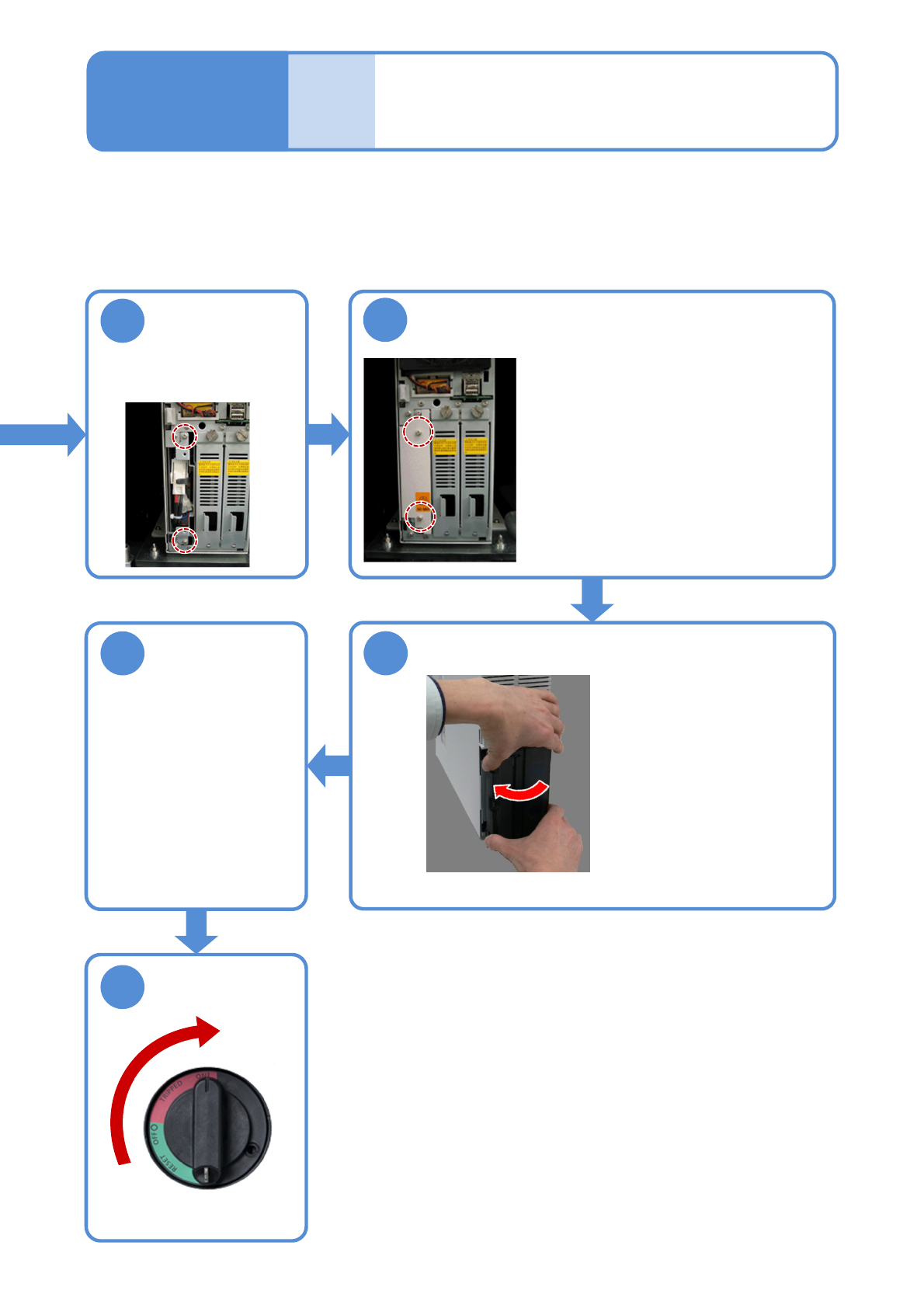

14
UPSバッテリーカバーを取り付ける
●ねじ(2か所)で取り付けます。
●このとき、バッテリーに接続され
ているケーブルを挟み込まないよ
う注意してください。
UPSバッテリー
を固定する
13
●ねじ(2か所)で固定しま
す。
ON
15
FAパソコンのカバーを取り付ける
●カバー右側2か所のつめを
ケースの差込み場所に合わせ、
次に左側2か所のつめを合わ
せ、最後にカバー全体を押し
込みます。
検査BOXの前側
カバーを取り付
ける
16
●六角レンチを使用して、
検査BOXの前面カバー
を取り付けます。
●前面カバーはねじ8か所
で固定します。
17
