NPM-W2 EJM7DJ-MB-12M-00

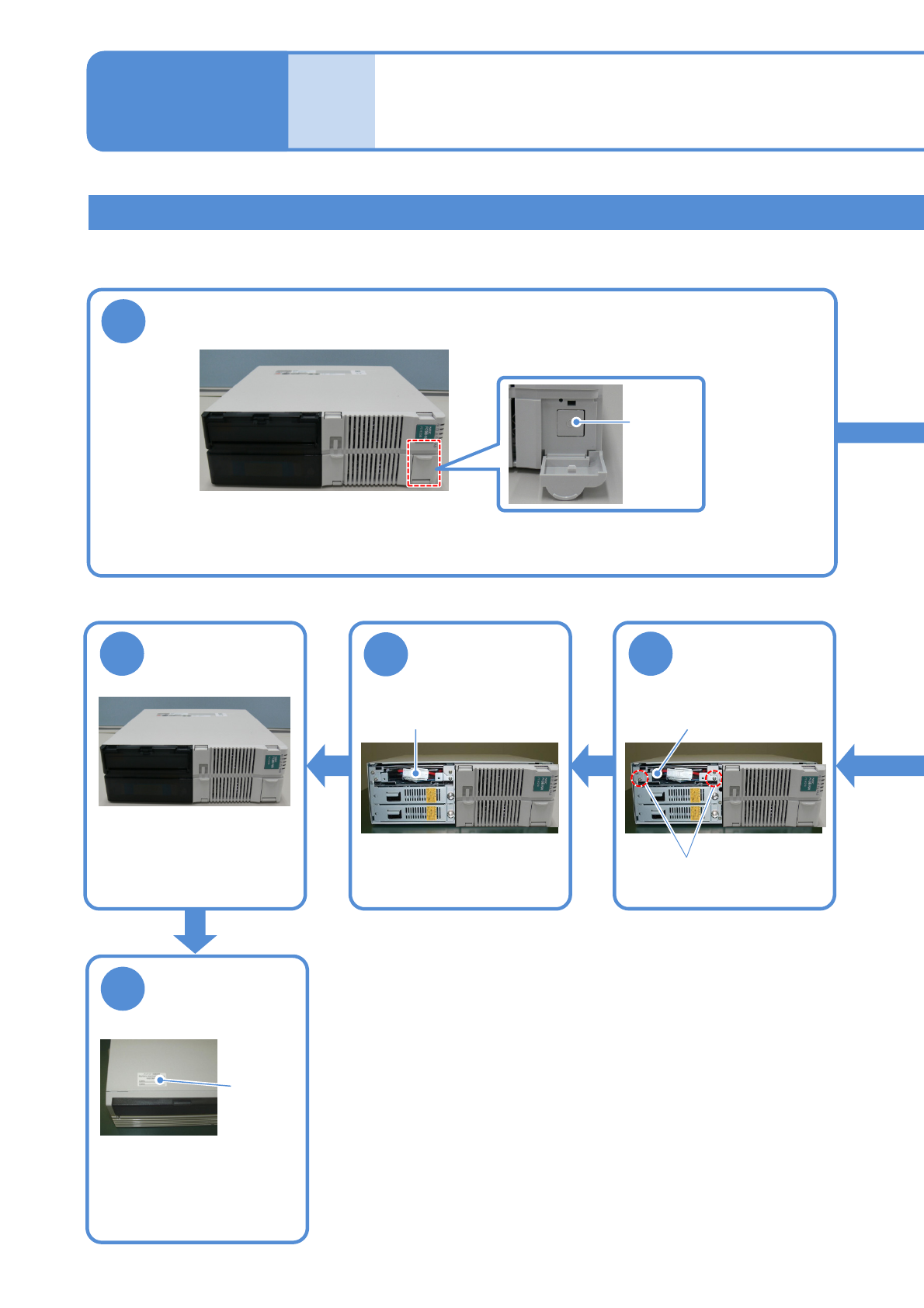

FAパソコンのUPSバッテリー交換
●バッテリーの寿命を過ぎて使い続けると、停電時に生産情報が失われたり、ハードディスクが壊れたりす
る原因になります。
バッテリーの交換 7
メンテナンス編
12-3
●FAパソコンはLNB用(AM-LNBを除く)を対象としています。
●バッテリーに同梱されて
いるシールを貼り、次回
の交換時期（今回の交換
日+6年）を記入する。
9
UPSバッテリーの
交換時期の日付を
記入する
交換時期
シール
6
UPSバッテリー
を取り付ける
UPS収納場所
ねじ
(2か所)
7
UPSバッテリー
のコネクターを
接続します
前面カバーを
取り付ける
8
●前側カバー下側2か所を
ケースに差込み、上部2
か所を合わせてカバー全
体を押し込む。
コネクター
1
FAパソコンの電源をOFF
●生産を終了する際には、設備の主電源をOFF にしてから、LNB の主電源スイッチをOFF にしてくだ
さい。
(→“『LNB』2.1生産開始と終了時の主電源スイッチ操作方法“)
主電源
スイッチ
12-3-13
NPM-W2 EJM7DJ-MB-12M-00
3
UPSバッテリー
のコネクターを
外す
コネクター
4
UPSバッテリー
を外す
UPS収納場所
ねじ
(2か所)
5
UPSバッテリー
を交換する
●交換バッテリー：
N510069573AA
●ケースからバッテリーを
取り出し、コネクターを
外して新品のバッテリー
に交換する。
FAパソコンのカレンダーバッテリー交換
●カレンダーバッテリーの交換は、BIOS設定など専門作業となります。当社にご連絡ください。

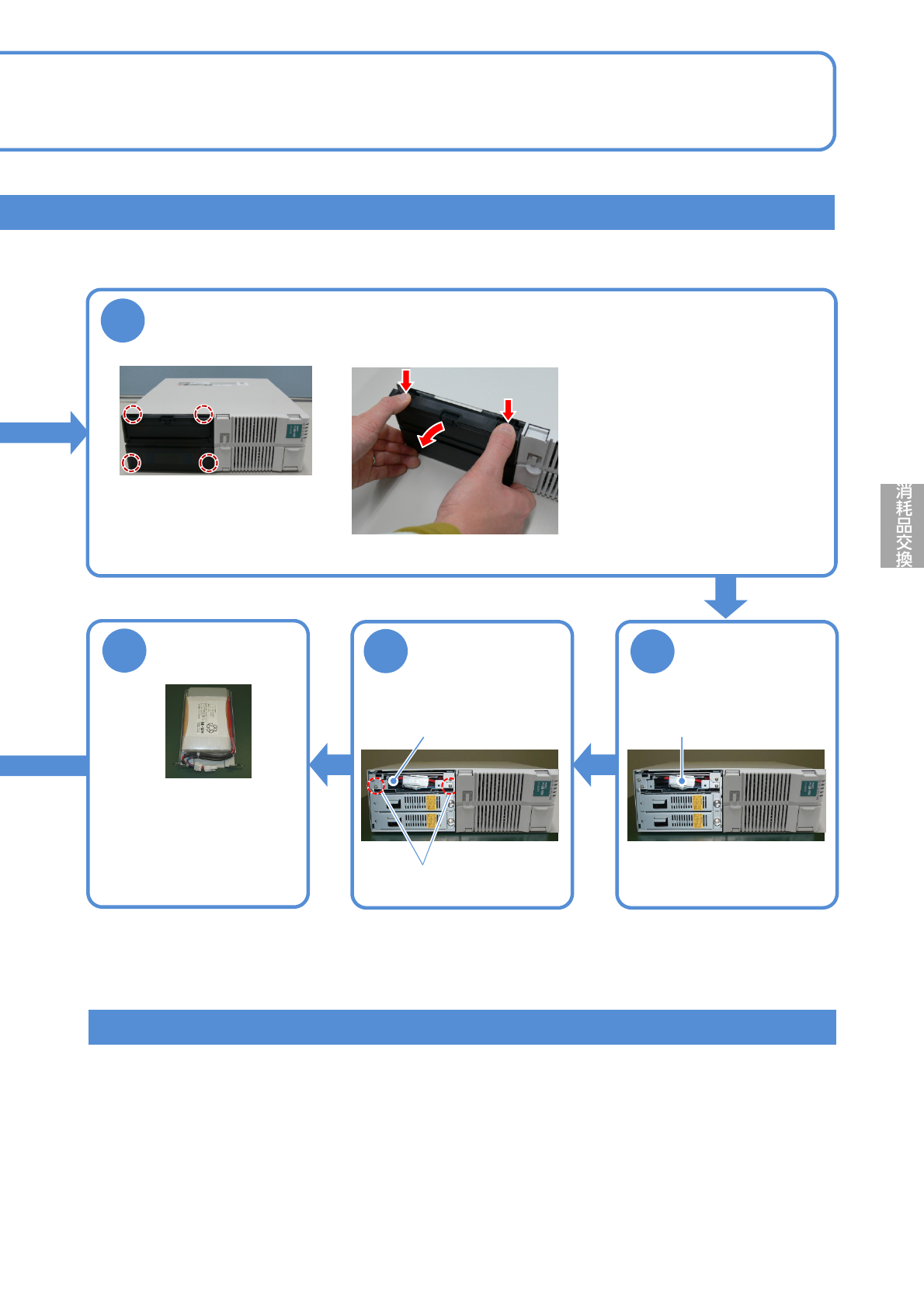

FAパソコンのカバーを取り外す
2
●カバーは4か所のつめ(カ
バー内部)で取り付けてい
る。
●カバー上側のボタンを押し下げな
がら前側カバー上部を手前に引く。
●無理に力を入れるとつめが破損す
るので注意する。
12-3-14
NPM-W2 EJM7DJ-MB-12M-00
使用工具：不要 所要時間：3 分
12-4-1

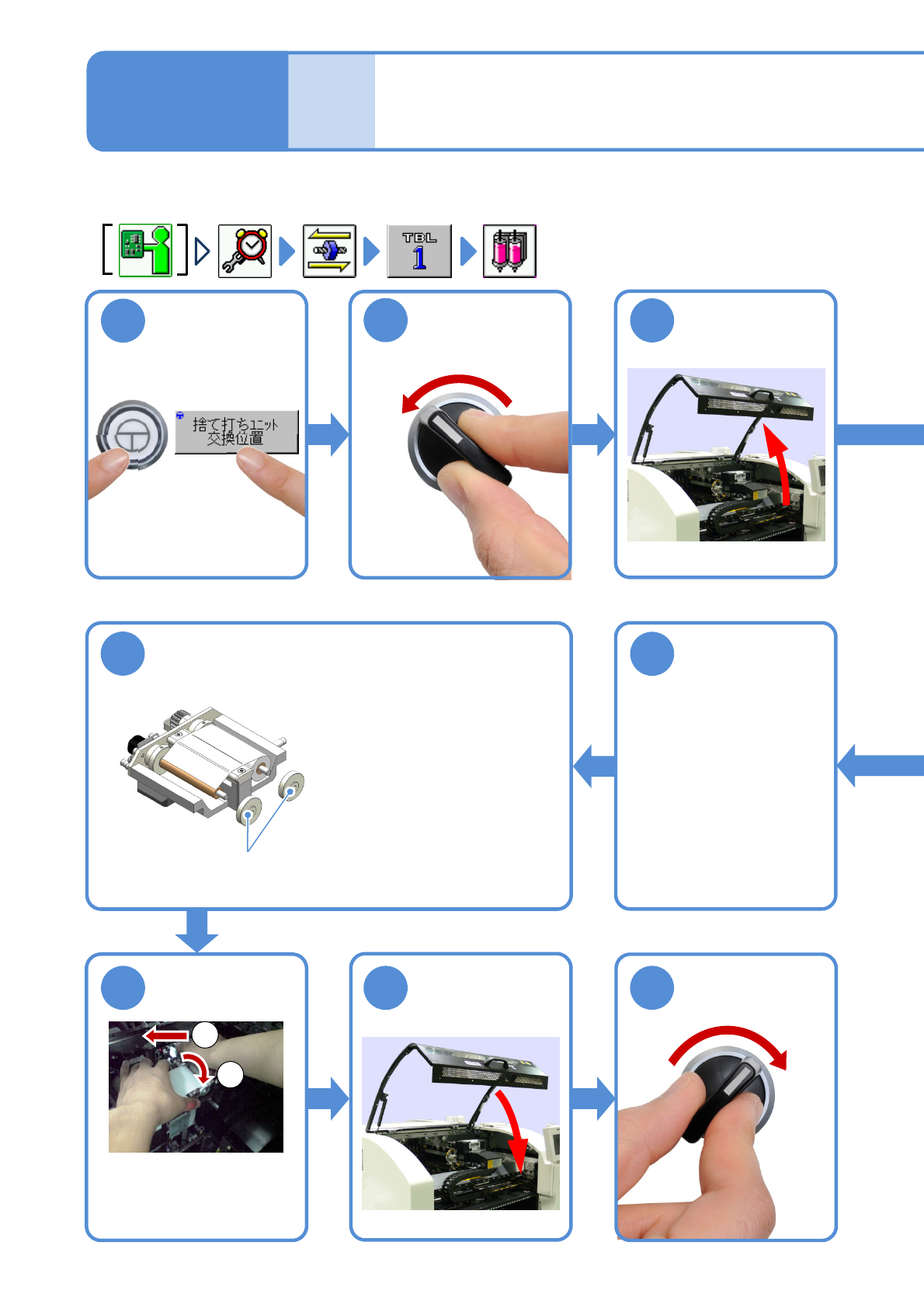

捨て打ちテープの交換
(塗布ヘッド(オプション))
メンテナンス
編
12-4
3
1
ENABLING
OFF
SERVO
2
●ヘッドが交換位置に移動
します。
ストッパー(2か所)を取り付ける
9
捨て打ちテープの
先端を巻き取り側
の紙巻にテープで
固定する
●ストッパーの締め付けが緩
いと、テープが空転します
のでご注意ください。
10
ストッパー
捨て打ちユニット
を取り付ける
1211
SERVO
ON
13
1
2
①取り付けレバーを左へ倒す。
②捨て打ちユニットを取り付け
る。
