NPM-W 2 EJM7DJ-MB-12M-00 12-6 -1 装着ヘッド ( 軽量 16 ノズル ) のエアフィ ルターエレメントの交換 1 装着ヘッド ( 軽量 16 ノズル) のエアフィルターエレメントの交換方法を説明しま す。 メンテナンス 編 12- 6 使用工具：不要 所要時間：1 5 分 (1 ヘッド当り ) 寿命 ( 参考 ) ： 6000 [h] ●後側のときは、 3 OFF SERVO 1 ENABLING 2 交…
NPM-W2 EJM7DJ-MB-12M-00
12-5-2
NPM-W2 EJM7DJ-MB-12M-00
12-6-1
装着ヘッド(軽量16ノズル)のエアフィ
ルターエレメントの交換 1
装着ヘッド (軽量16ノズル) のエアフィルターエレメントの交換方法を説明します。
メンテナンス
編
12-6
使用工具：不要 所要時間：15 分(1ヘッド当り) 寿命(参考)：6000 [h]
●後側のときは、
3
OFF
SERVO
1
ENABLING
2
交換台車を取り外
す(→P.3-2)
6
7
エアフィルターエレメントを交換する
●エアフィルターエレメント
の取り扱いに注意して交換
してください。
(→P.12-6-3)
エアフィルターエレメント
継手 Oリング
●エアフィルターエレメント
品番: N510059928AA
●Oリングに劣化がないか、
確認してください。
劣化があるときは交換して
ください。
●Oリング
品番: N510059867AA
レバーを押して、
エアフィルターエ
レメント付きの
継手を挿入する
●16か所
●エアフィルターエレメン
トの落下に注意する。
●ヘッドカメラを持って作
業しないでください。
1
2
継手レバー
SERVO
ON
9
交換台車を取り付
ける(→P.3-2)
8
NPM-W2 EJM7DJ-MB-12M-00
12-6-2
4
5

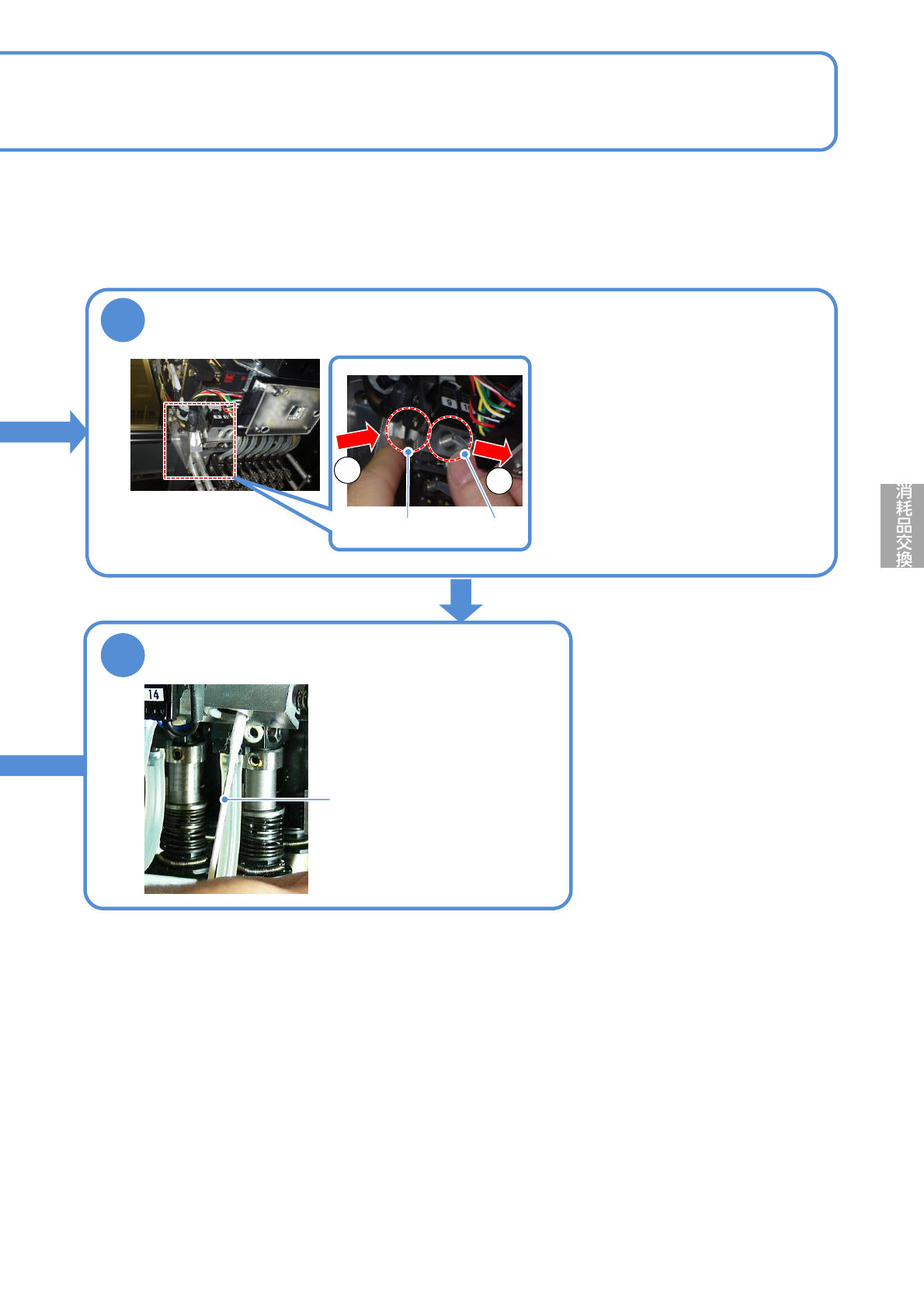

レバーを押して、エアフィルターエレメント付きの継手を引き抜く
フィルター内部を綿棒で清掃する
●エアガンを使用しない。
綿棒
●装着ヘッドを作業しやすい位置に
移動させる。
●16か所
●エアフィルターエレメントの落下
に注意する。
●ヘッドカメラを持って作業しない
でください。
1
2
継手レバー
