NPM-W 2 EJM7DJ-MB-12M-00 12-6 -2 4 5 レバーを押して、エアフィルターエレメント付きの継手を引き抜く フィルター内部を綿棒で清掃する ●エアガンを使用しない。 綿棒 ●装着ヘッドを作業しやすい位置に 移動させる。 ● 16 か所 ●エアフィルターエレメントの落下 に注意する。 ●ヘッドカメラを持って作業しない でください。 1 2 継手 レバー
NPM-W2 EJM7DJ-MB-12M-00
12-6-1
装着ヘッド(軽量16ノズル)のエアフィ
ルターエレメントの交換 1
装着ヘッド (軽量16ノズル) のエアフィルターエレメントの交換方法を説明します。
メンテナンス
編
12-6
使用工具：不要 所要時間：15 分(1ヘッド当り) 寿命(参考)：6000 [h]
●後側のときは、
3
OFF
SERVO
1
ENABLING
2
交換台車を取り外
す(→P.3-2)
6
7
エアフィルターエレメントを交換する
●エアフィルターエレメント
の取り扱いに注意して交換
してください。
(→P.12-6-3)
エアフィルターエレメント
継手 Oリング
●エアフィルターエレメント
品番: N510059928AA
●Oリングに劣化がないか、
確認してください。
劣化があるときは交換して
ください。
●Oリング
品番: N510059867AA
レバーを押して、
エアフィルターエ
レメント付きの
継手を挿入する
●16か所
●エアフィルターエレメン
トの落下に注意する。
●ヘッドカメラを持って作
業しないでください。
1
2
継手レバー
SERVO
ON
9
交換台車を取り付
ける(→P.3-2)
8
NPM-W2 EJM7DJ-MB-12M-00
12-6-2
4
5
レバーを押して、エアフィルターエレメント付きの継手を引き抜く
フィルター内部を綿棒で清掃する
●エアガンを使用しない。
綿棒
●装着ヘッドを作業しやすい位置に
移動させる。
●16か所
●エアフィルターエレメントの落下
に注意する。
●ヘッドカメラを持って作業しない
でください。
1
2
継手レバー
NPM-W2 EJM7DJ-MB-12M-00
12-6-3
装着ヘッド(軽量16ノズル)のエアフィ
ルターエレメントの交換 2
メンテナンス
編
12-6

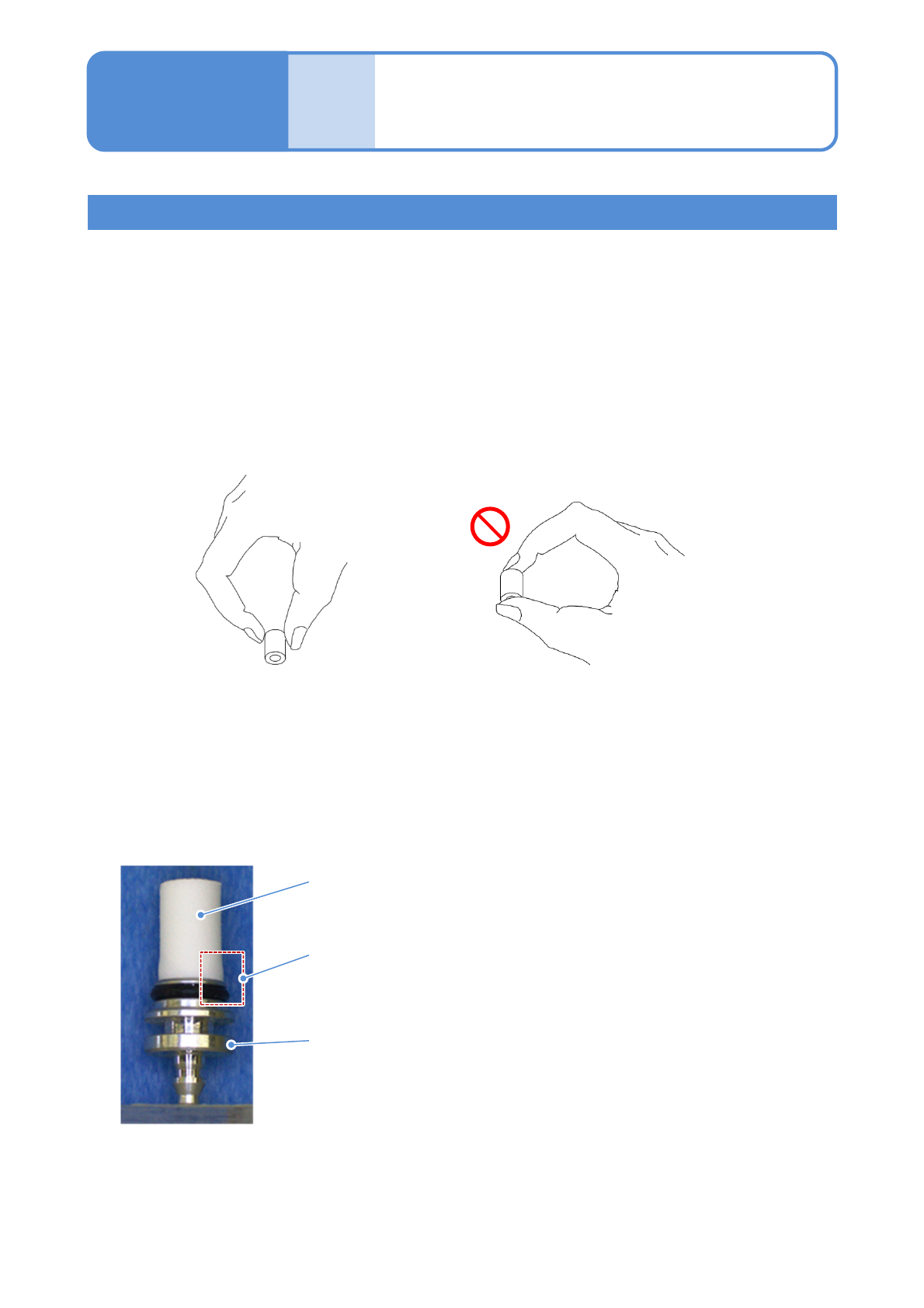

エアフィルターエレメントの取り扱い上のご注意
■エアフィルターの取り付けについて
エアフィルターエレメントを取り扱うときには、下記の内容をよくご確認の
うえ正しくお使いください。
●エアフィルターエレメントは縦方向に持たない
でください。エアフィルターエレメントが変形
し、フィルター能力を発揮できなくなる恐れが
あります。
継手(キャップ)の取り付け部外形がエアフィルターエレメントの内径より
大きいため、突き当て面から1～2 mm の箇所においてエアフィルターエ
レメントがふくらみますが、性能上問題ありません。
■エアフィルターの取り扱いについて
●使用済みのエアフィルターエレメントを再度使用しないでください。製品破壊・動作不良の原因になりま
す。
●新品のエアフィルターエレメントであっても、一度継手(キャップ)に取り付けたものは使用済みとなりま
す。再度使用しないでください。
●エアフィルターエレメントは継手(キャップ)の突き当て面に当たるまで確実に取り付けしてください。そ
の際にエレメントが潰れないよう取り扱いにご注意ください。
継手(キャップ)
軽量16ノズルヘッドのイラストで説明していますが、16、12、8、2、3ノズルヘッドのエアフィルターエレ
メントも同様です。
●新しいエアフィルターエレメントを下図
のように持ち、継手(キャップ)に取り付け
てください。
エアフィルターエレメント
