装着ヘッド(12ノズル)のエア
フィルターエレメントの交換
装着ヘッド(12ノズル)のエアフィルターエレメントの交換方法を説明します。
メンテナンス
編
12-7
使用工具：トルクレンチ(N510050388AA) 、ロングビット(六角対辺 5 mm , N510046662AA )、
六角レンチ(2.5 mm)、六角レンチ(2 mm)、スパナ(7 mm)
所要時間：135 分(1ヘッド当り) 寿命(参考)：6000 [h]

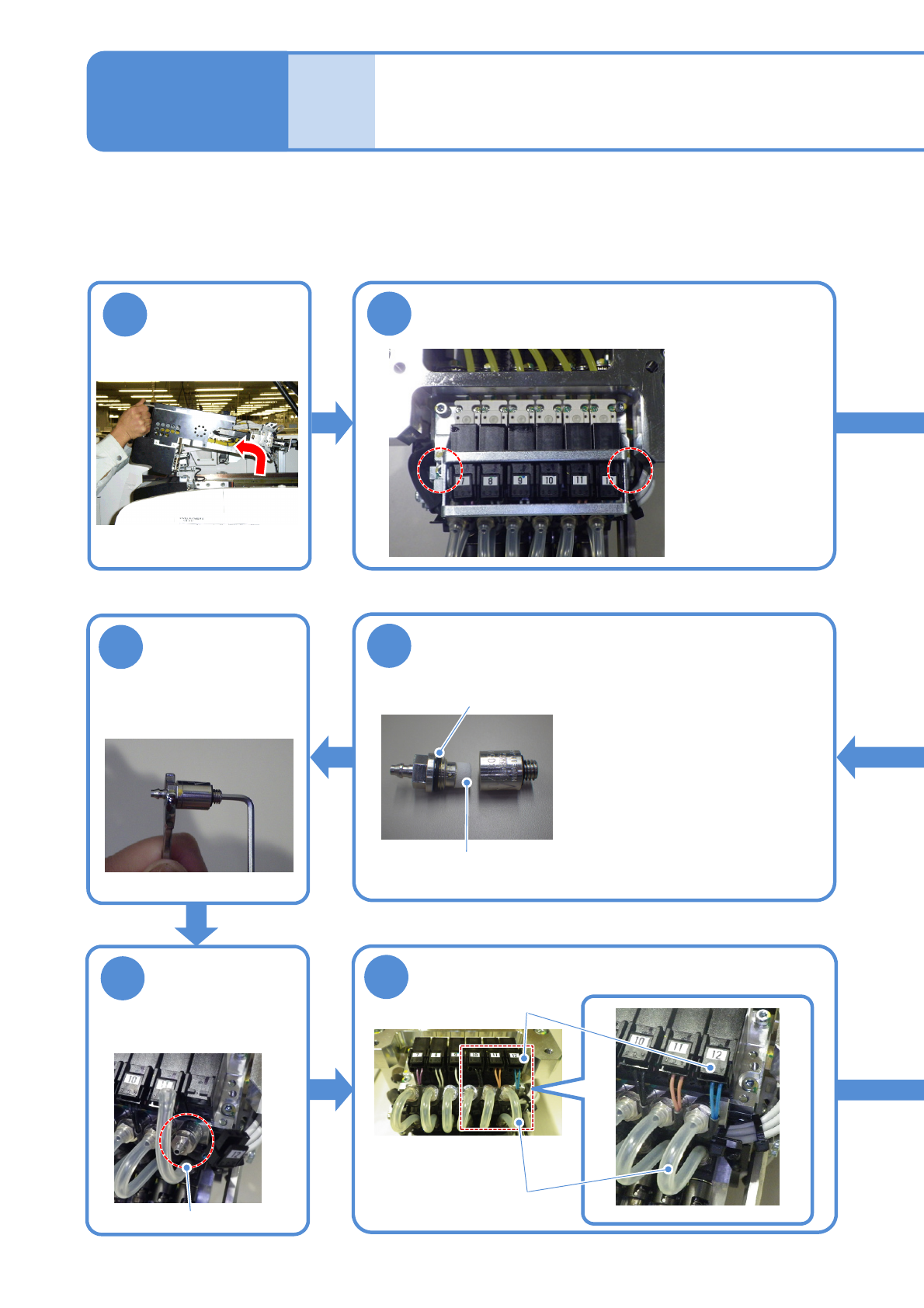

1
2
ヘッドを取り外す
(→P.11-1)
ブラケットを取り外す
●ねじ(4本)
前側 2本
後側 2本
使用工具：六角レンチ(2.5 mm)
9
8
7
10
エアフィルターエレメントを交換する
●エアフィルターエレメント品番：
N510068213AA
●エアフィルターエレメントの取り
扱いに注意して交換してください。
(→P.12-6-3)
●Oリング品番：
N510059865AA
●Oリングに劣化がないか、確認し
てください。劣化があるときは交
換してください。
エアフィルターエレメント
Oリング
フィルターを組み
立てる
使用工具：
スパナ(7 mm )
六角レンチ(2 mm )
フィルターを取り
付ける
使用工具：スパナ(7 mm)
フィルター
●12か所
コネクター、チューブを取り付ける
●各12か所
コネクター
チューブ
NPM-W2 EJM7DJ-MB-12M-00
12-7-2

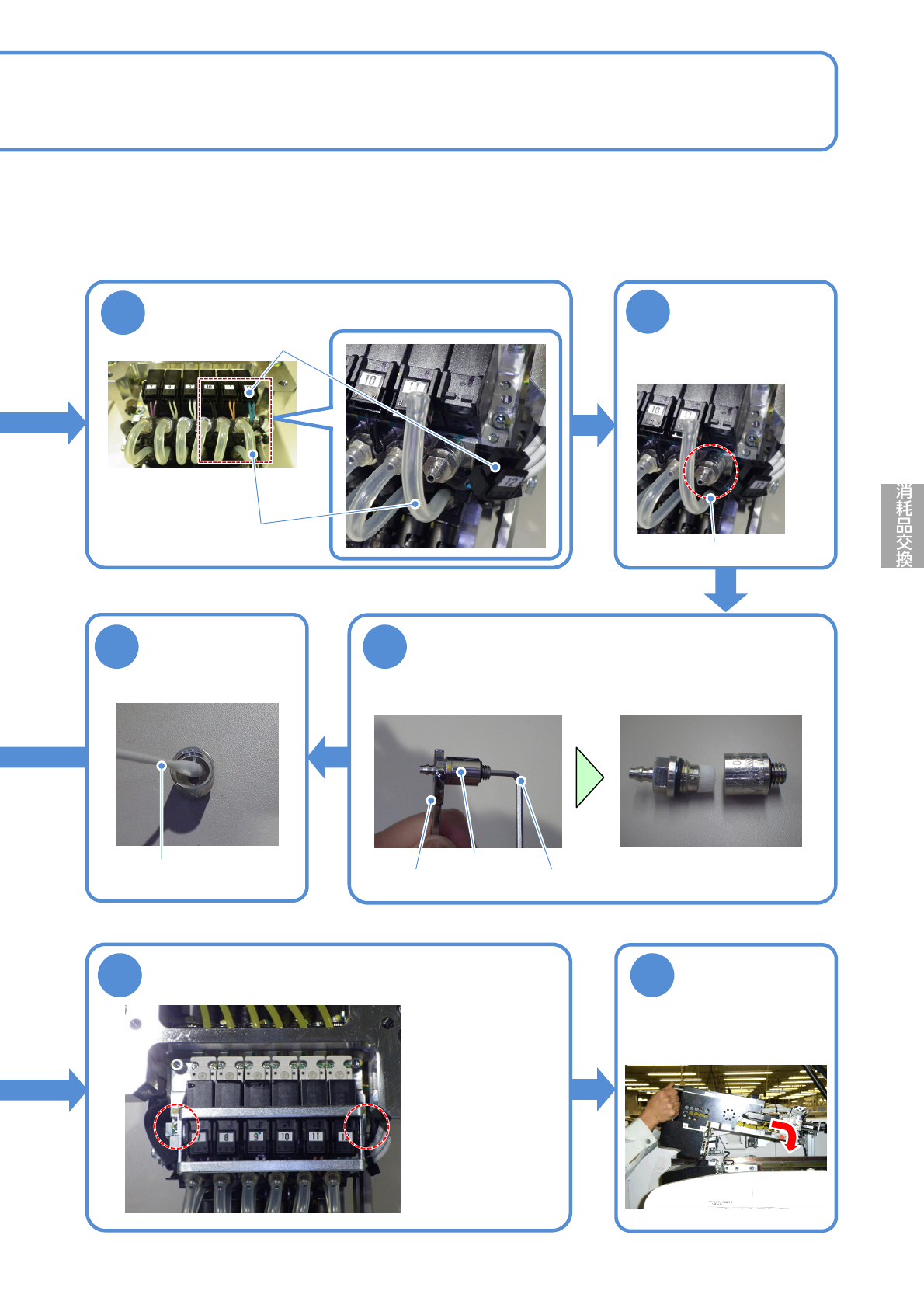

11 12
ブラケットを取り付ける
●ねじ (4本)
前側 2本
後側 2本
使用工具：六角レンチ ( 2.5 mm )
ヘッドを取り付け、
キャリブレーショ
ンを行う
(→P.11-1)
3
4
56
コネクター、チューブを取り外す
フィルターを取り
外す
使用工具：スパナ(7 mm )
フィルター
●12か所
フィルターを分解する
使用工具：スパナ(7 mm)、六角レンチ(2 mm )
●スパナと六角レンチでフィルターを分解する
●分解後の状態
フィルター
六角レンチスパナ
フィルター内部を
綿棒で清掃する
綿棒
●各12か所
コネクター
チューブ
