NPM-W 2 EJM7DJ-MB-12M-00 12-8 -1 装着ヘッド (8 ノズル ) のエア フィルターエレメントの交換 装着ヘッド ( 8 ノズル ) のエアフィルターエレメントの交換方法を説明します。 メンテナンス 編 12- 8 使用工具：トルクレンチ (N510050388AA) 、ロングビット ( 六角対辺 5 mm , N5 10046662AA ) 、 六角レンチ (2.5 mm) 、六角レンチ (2 mm) 、…
NPM-W2 EJM7DJ-MB-12M-00
12-7-2
11 12
ブラケットを取り付ける
●ねじ (4本)
前側 2本
後側 2本
使用工具：六角レンチ ( 2.5 mm )
ヘッドを取り付け、
キャリブレーショ
ンを行う
(→P.11-1)
3
4
56
コネクター、チューブを取り外す
フィルターを取り
外す
使用工具：スパナ(7 mm )
フィルター
●12か所
フィルターを分解する
使用工具：スパナ(7 mm)、六角レンチ(2 mm )
●スパナと六角レンチでフィルターを分解する
●分解後の状態
フィルター
六角レンチスパナ
フィルター内部を
綿棒で清掃する
綿棒
●各12か所
コネクター
チューブ
NPM-W2 EJM7DJ-MB-12M-00
12-8-1

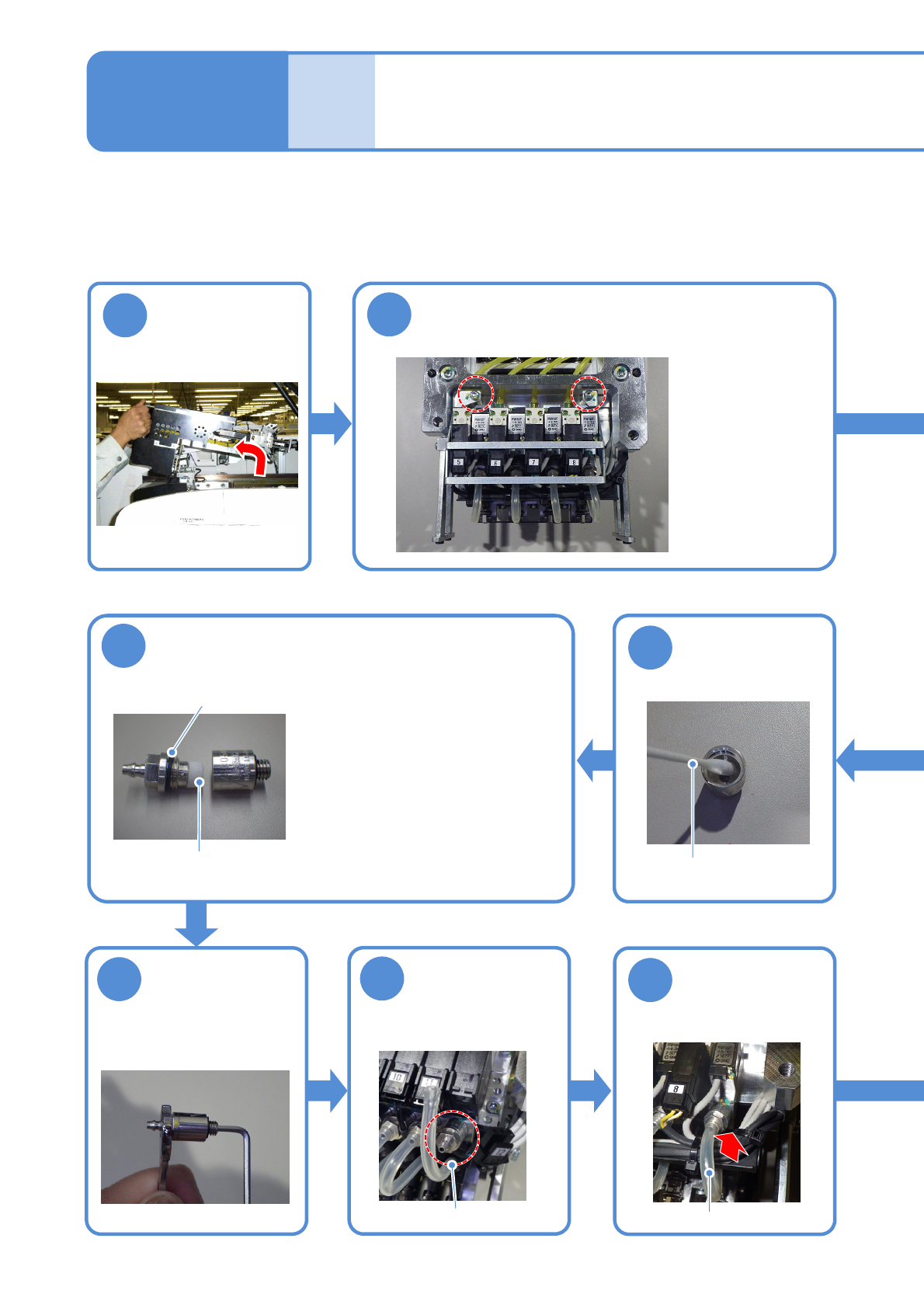

装着ヘッド(8ノズル)のエア
フィルターエレメントの交換
装着ヘッド ( 8ノズル ) のエアフィルターエレメントの交換方法を説明します。
メンテナンス
編
12-8
使用工具：トルクレンチ(N510050388AA) 、ロングビット(六角対辺 5 mm , N510046662AA )、
六角レンチ(2.5 mm)、六角レンチ(2 mm)、スパナ(7 mm)
所要時間：130 分 ( 1ヘッド当り) 寿命(参考)：6000 [ h ]
1
2
ヘッドを取り外す
(→P.11-1)
ブラケットを取り外す
●ねじ (4本)
前側 2本
後側 2本
使用工具：六角レンチ ( 2.5 mm )
9
8
7
10
11
フィルター内部を
綿棒で清掃する
綿棒
エアフィルターエレメントを交換する
●エアフィルターエレメント品番：
N510068213AA
●エアフィルターエレメントの取り
扱いに注意して交換してください。
(→P.12-6-3)
●Oリング品番：
N510059865AA
●Oリングに劣化がないか、確認し
てください。劣化があるときは交
換してください。
エアフィルターエレメント
Oリング
フィルターを組み
立てる
使用工具：
スパナ (7 mm)
六角レンチ (2 mm)
フィルターを取り
付ける
使用工具：スパナ(7 mm)
フィルター
●8か所
チューブを取り付
ける
●8か所
チューブ
NPM-W2 EJM7DJ-MB-12M-00
12-8-2
12 13

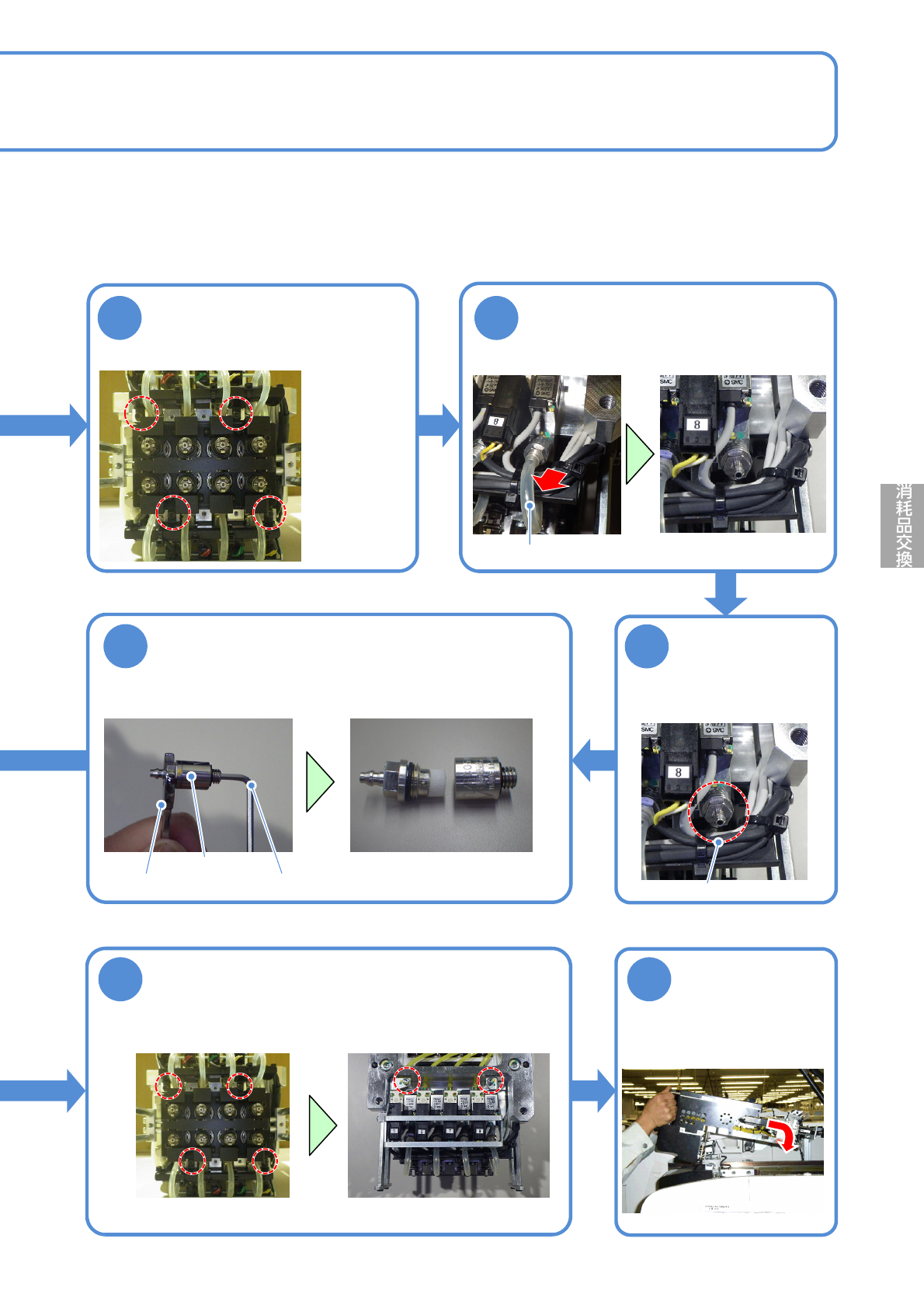

配線固定用ブラケットのネジを取り付け、
ブラケットを取り付ける
●ねじ ( 前側 2本・後側 2本 )
使用工具：六角レンチ(2.5mm)
ヘッドを取り付け、
キャリブレーショ
ンを行う
(→P.11-1)
●ねじ ( 4本 )
3 4
6
5
配線固定用ブラケットのねじを
取り外す
使用工具：六角レンチ(2.5 mm )
●ねじ ( 4本 )
チューブを取り外す
●8か所
チューブ
フィルターを取り
外す
●8か所
使用工具：スパナ(7 mm )
フィルター
フィルターを分解する
使用工具：スパナ(7 mm )、六角レンチ(2 mm )
●スパナと六角レンチでフィルターを分解する
●分解後の状態
フィルター
六角レンチスパナ
