NPM-W2 EJM7DJ-MB-13M-00
13-1-4-2
NPM-W2 EJM7DJ-MB-13M-00
テーブルを選ぶ
●キャリブレーションを行うテーブル
を選ぶ。
2
+
1

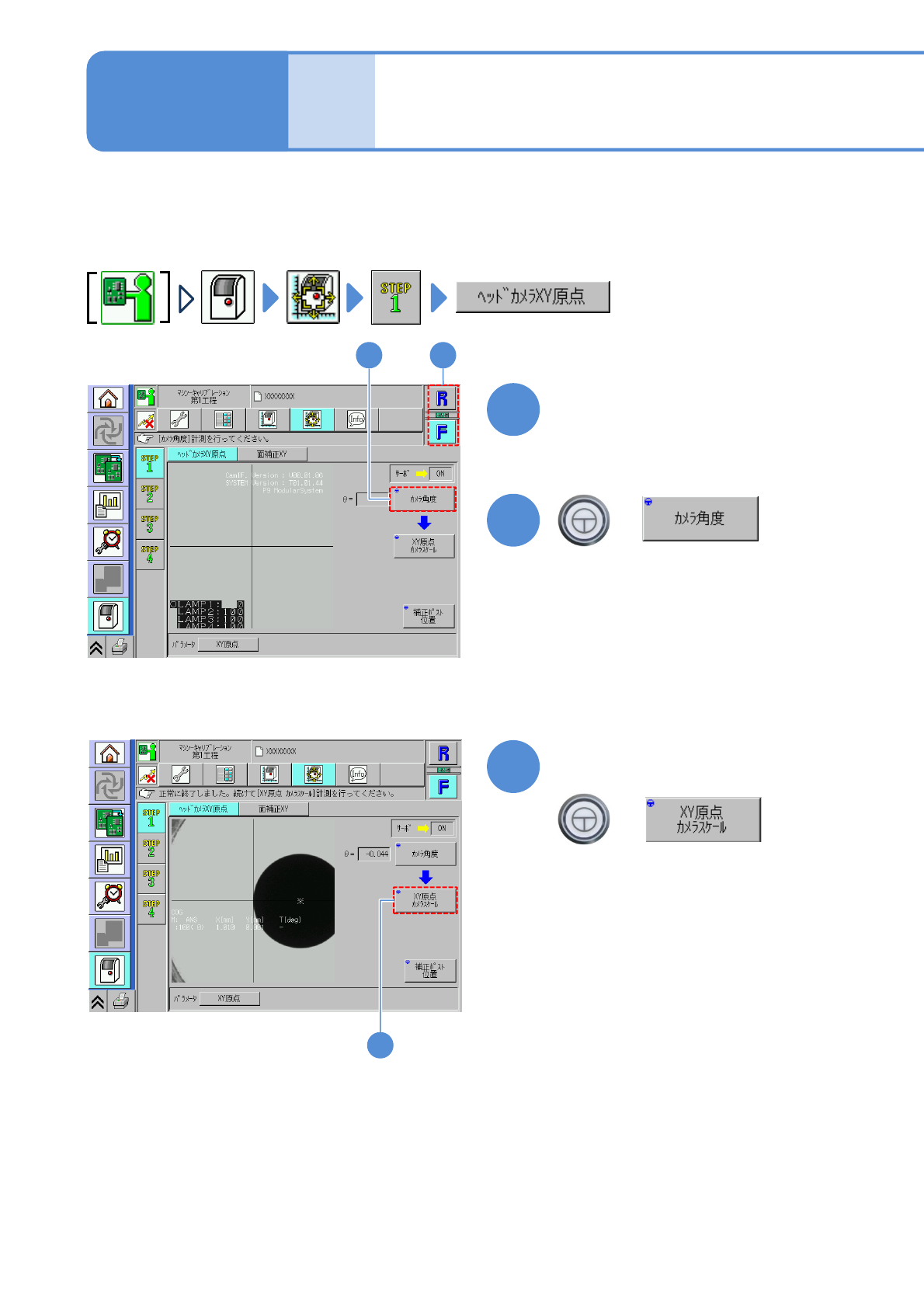

ヘッドカメラXY原点
12ノズルヘッドでヘッドカメラXY原点のキャリブレーションの方法を説明します。
設備の環境条件は、温度: 10 ～ 35 ℃、湿度: 25 ～ 75 % RHで、運転前の状態から行ってください。
軽量16、8、3ノズルヘッドとも共通です。
(カメラ角度のキャリブレーションが
開始される)
正常に終了したことを確認して
+
(XY原点カメラスケ－ルのキャリブ
レーションが開始される)
12
3
13-2-1
3
メンテナンス
編
13-2
NPM-W2 EJM7DJ-MB-13M-00
13-2-2

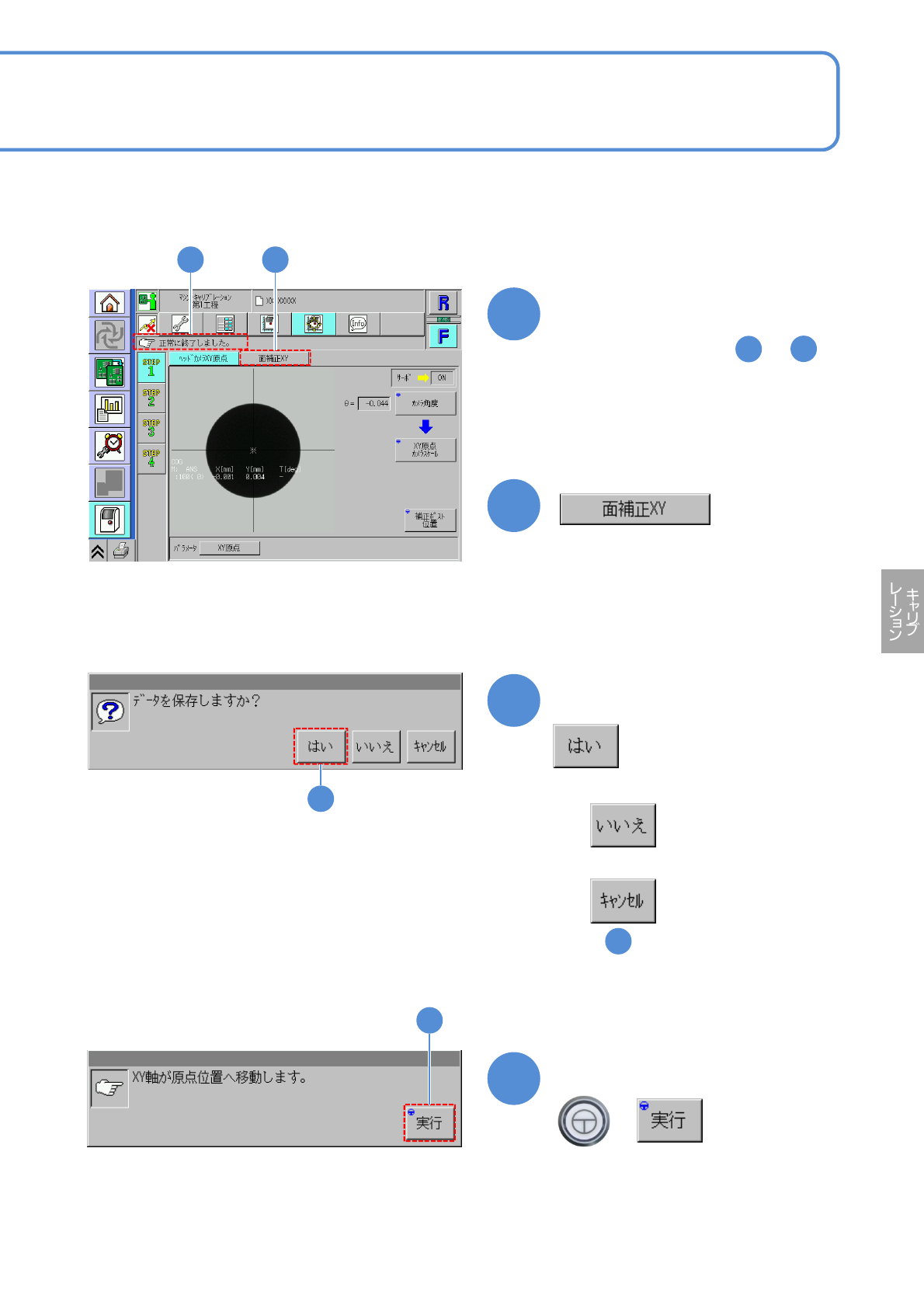

メッセージを確認して
6
6
●データを保存しないとき
●キャンセルするとき
( の画面のまま)
5
メッセージを確認して
7
(XYユニットが原点へ移動する)
+
7
正常に終了したことを確認する
4 5
4
5
●他のテーブルで、手順 ～
を繰り返す。
1
4
