NPM-W 2 EJM7DJ-MB-13M-00 13-4 -7 ヘッド / 面補正Z 4 メンテナンス 編 13- 4 ●あらかじめキャリブレーション用ノズル (7 202 番 ノズル ) をセットしたスクリューユニ ットを塗布ヘッドに 取り付け、排出確認にて接着剤を充填しておいてく ださい。 ( → 『操作編』 P.3-4) ●キャリブレーションを実施する前に、塗布剤がノ ズル先端に付着していないことを 確認してください。高 さオフ…

100%1 / 572
NPM-W2 EJM7DJ-MB-13M-00

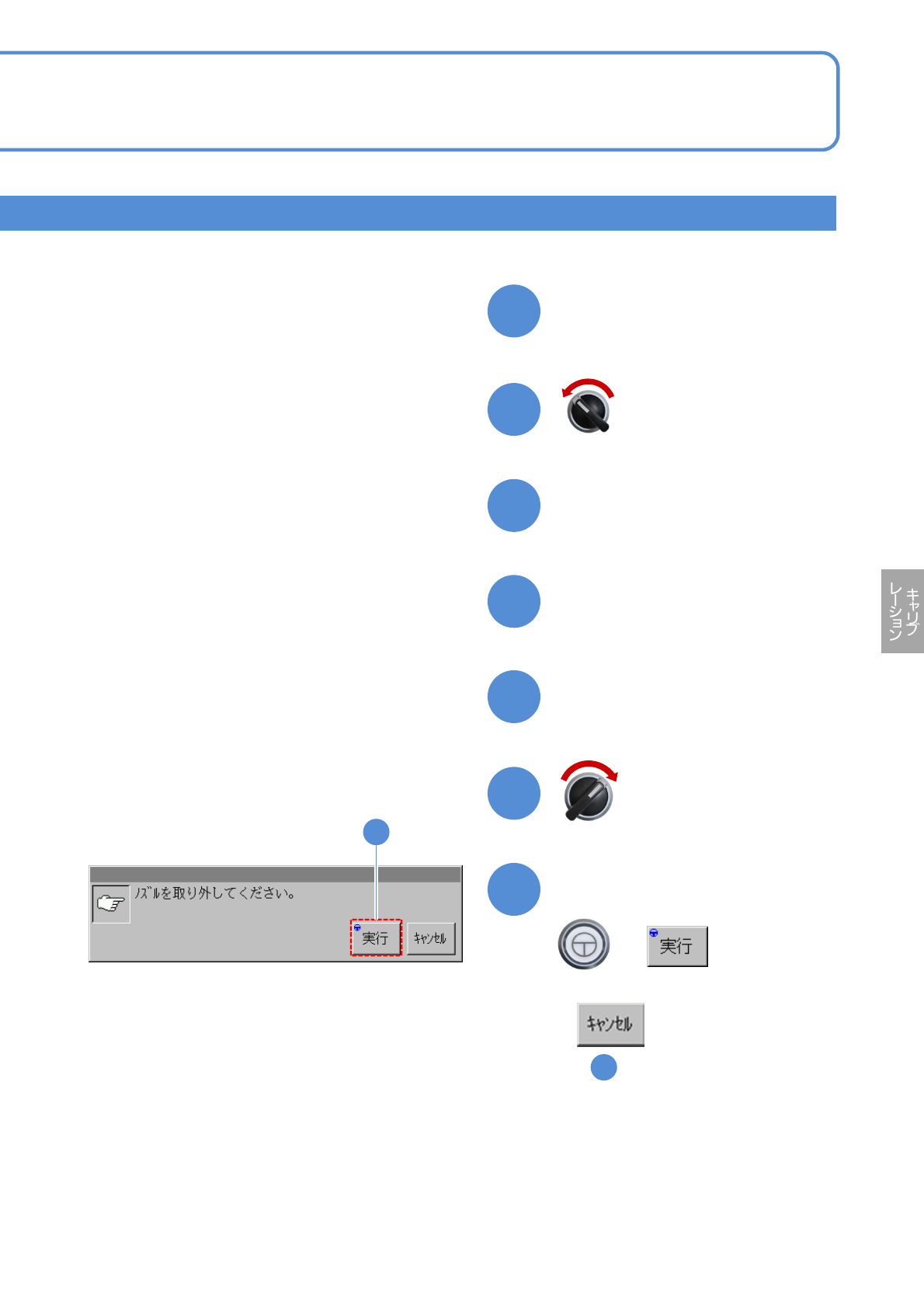

安全カバーを開く
サーボスイッチOFF
ノズルを取り外す
サーボスイッチON
安全カバーを閉じる
+
13-4-6
ノズルを取り出す準備をする
30
メッセージを確認して
■キャンセルするとき
( の画面のまま)
22
25
26
27
28
29
24
30
NPM-W2 EJM7DJ-MB-13M-00
13-4-7
ヘッド / 面補正Z 4
メンテナンス
編
13-4
●あらかじめキャリブレーション用ノズル(7202番ノズル)をセットしたスクリューユニットを塗布ヘッドに
取り付け、排出確認にて接着剤を充填しておいてください。(→『操作編』P.3-4)
●キャリブレーションを実施する前に、塗布剤がノズル先端に付着していないことを確認してください。高
さオフセットが正しく取得できない場合があります。
塗布ヘッド １
2
面補正Zをするヘッドを選ぶ
1
または
2 13
+
4
3
高さ計測をするノズルポジショ
ンを選ぶ
●初期画面はすべてのノズルポジション
が選ばれている。キャリブレーション
を行わないノズルポジションは枠内を
押して解除する。
(高さ計測が完了する)
+
メッセージを確認して
5
4
(ヘッドが作業位置に移動する)
NPM-W2 EJM7DJ-MB-13M-00
13-4-8
6
6
正常に終了したことを確認して
●正常のとき、各ノズルポジションの
表示は「-」から「OK」になる。
(ヘッドが作業位置に移動する)
+
(面補正Zが完了する)
+
メッセージを確認して
7
8
正常に終了したことを確認して
(ヘッドが作業位置に移動する)
+
8
(捨て打ちユニット高さのキャリブレー
ションが開始される)
+
メッセージを確認して
9
10
正常に終了したことを確認して、
面補正Zをするもう一方のテーブ
ルを選び、 ～ を繰り返す
2 9
10
