NPM-W2 EJM7DJ-MB-13M-00
13-6-4
20
+
20

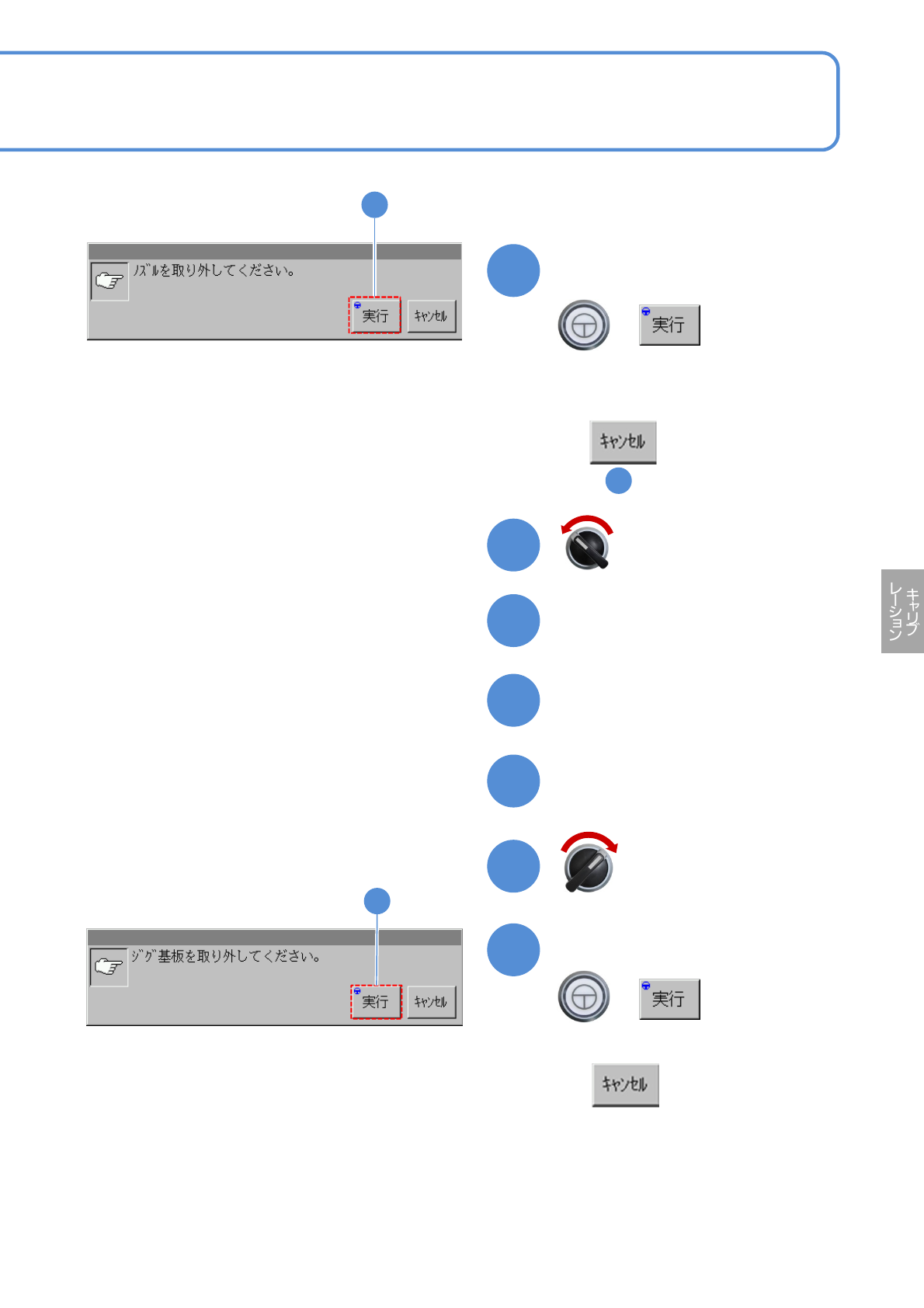

メッセージを確認して
●キャンセルするとき
( の画面のまま)
12
(ヘッドが退避位置に移動する)
21
サーボスイッチOFF
安全カバーを開く
22
23
装着高さティーチジグを取り外す
24
25
サーボスイッチON
安全カバーを閉じる
26
+
メッセージを確認して
●キャンセルするとき
26
NPM-W2 EJM7DJ-MB-13M-00
13-6-5
装着位置/コンベヤー 3
メンテナンス
編
13-6

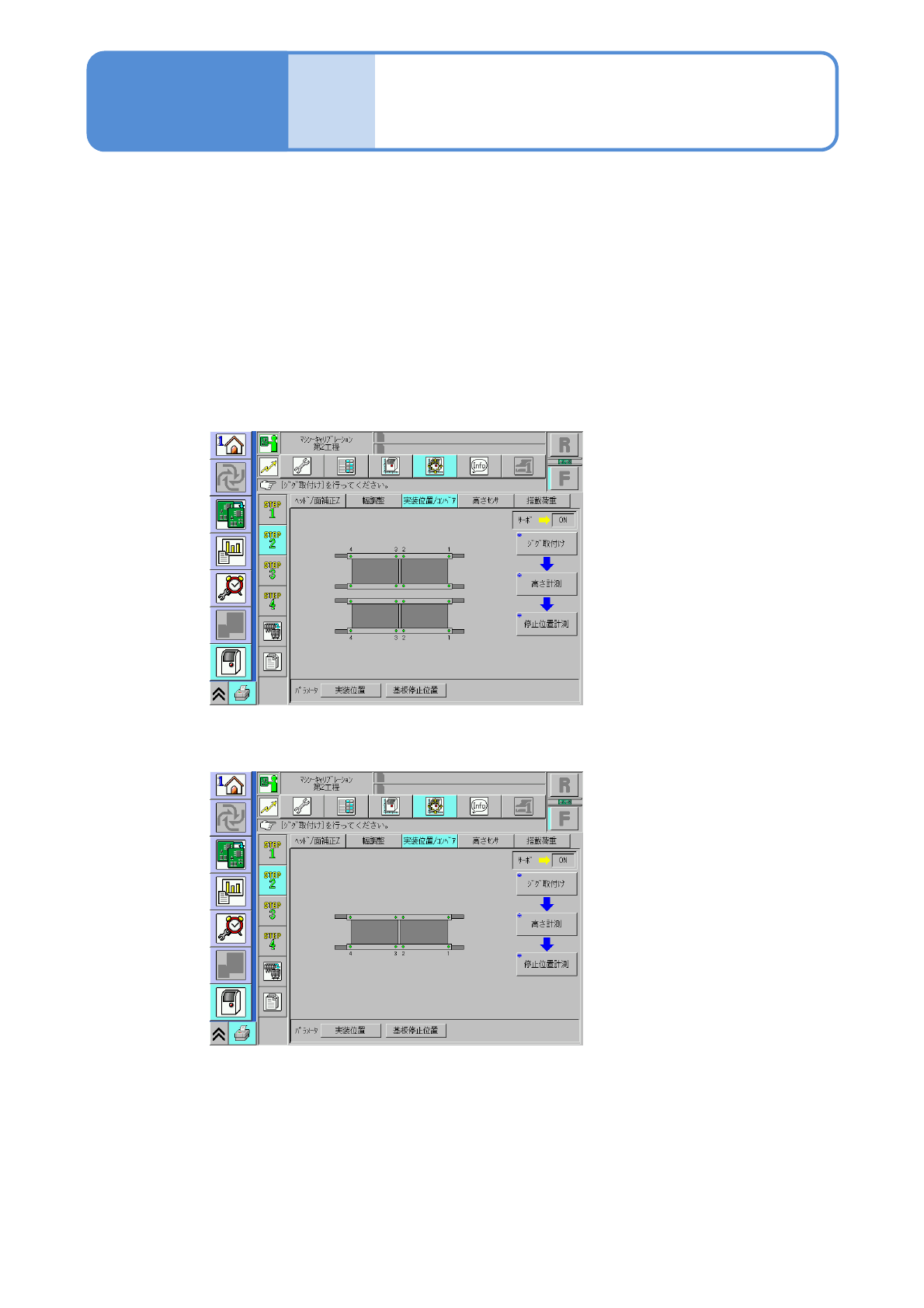

■コンベヤータイプについて
A)デュアルコンベヤーの場合
B)シングルコンベヤーの場合
コンベヤーモードがデュアルレーンモード、あるいはシングルレーンモードによって操作画面が変わり
ます。
操作画面はコンベヤーモードによって自動的に切り替わります。
デュアルレーンモードでは、レーン1、レーン2の選択画面が現れ、各レーンのキャリブレーションを行
います。
シングルレーンモードではレーン1のみ実施します。操作内容は同じです。
