NPM-W 2 EJM7DJ-MB-13M-00 ●使用するノズル ヘッド タイプ ノズル ポジション ノズル 種類 16 5 番 230CS 12 4 番 8 3 番 230C 3 2 番 1003 14 14 メッセージを確認しノズルを取 り付ける (画面は軽量 16 ノズルヘッドのとき) 18 + 18 ( キャリブレーションが開始される ) 安全カバーを閉じる サーボスイッチ ON 15 16 17 17 ●塗布ヘッドのときは、…
NPM-W2 EJM7DJ-MB-13M-00
11
13-7-2
8
高さティーチジグを待機側から
スライドさせてセットする
●高さセンサーのキャリブレーションは
前後ヘッド両方とも、ジグをレーン１
にセットする。
●ジグをレールの基準側に押し当て、ジ
グの右端が、コンベヤ―の目印に合う
ように設定する。（写真は左→右流れ
のとき）
●右→左流れのときは、ジグの左端をコ
ンベヤ―の目印にあわせる。
安全カバーを閉じる
サーボスイッチON
9
10
+
(ノズルをセットする位置にヘッドが移動
する)
サーボスイッチOFF
安全カバーを開く
13
12
●測定部に異物や汚れがないことを確認
する。
11
ティーチジグ
基準マーク
（左→右流れ）
コンベヤー側
目印(φ1穴)
基準マーク
（右→左流れ）
コンベヤー側
目印(φ1穴)
測定部
：基板の流れ方向
NPM-W2 EJM7DJ-MB-13M-00
●使用するノズル
ヘッド
タイプ
ノズル
ポジション
ノズル
種類
16
5番
230CS
12
4番
8
3番
230C
3
2番
1003
14
14
メッセージを確認しノズルを取
り付ける
(画面は軽量16ノズルヘッドのとき)
18
+
18
(キャリブレーションが開始される)
安全カバーを閉じる
サーボスイッチON
15
16
17
17
●塗布ヘッドのときは、7202番ノズルを
スクリューユニットに取り付け、それ
をノズルポジション2番に取り付けて
ください。
高さセンサー(オプション) 2
メンテナンス
編
13-7
13-7-3
(画面は軽量16ノズルヘッドのとき)
NPM-W2 EJM7DJ-MB-13M-00

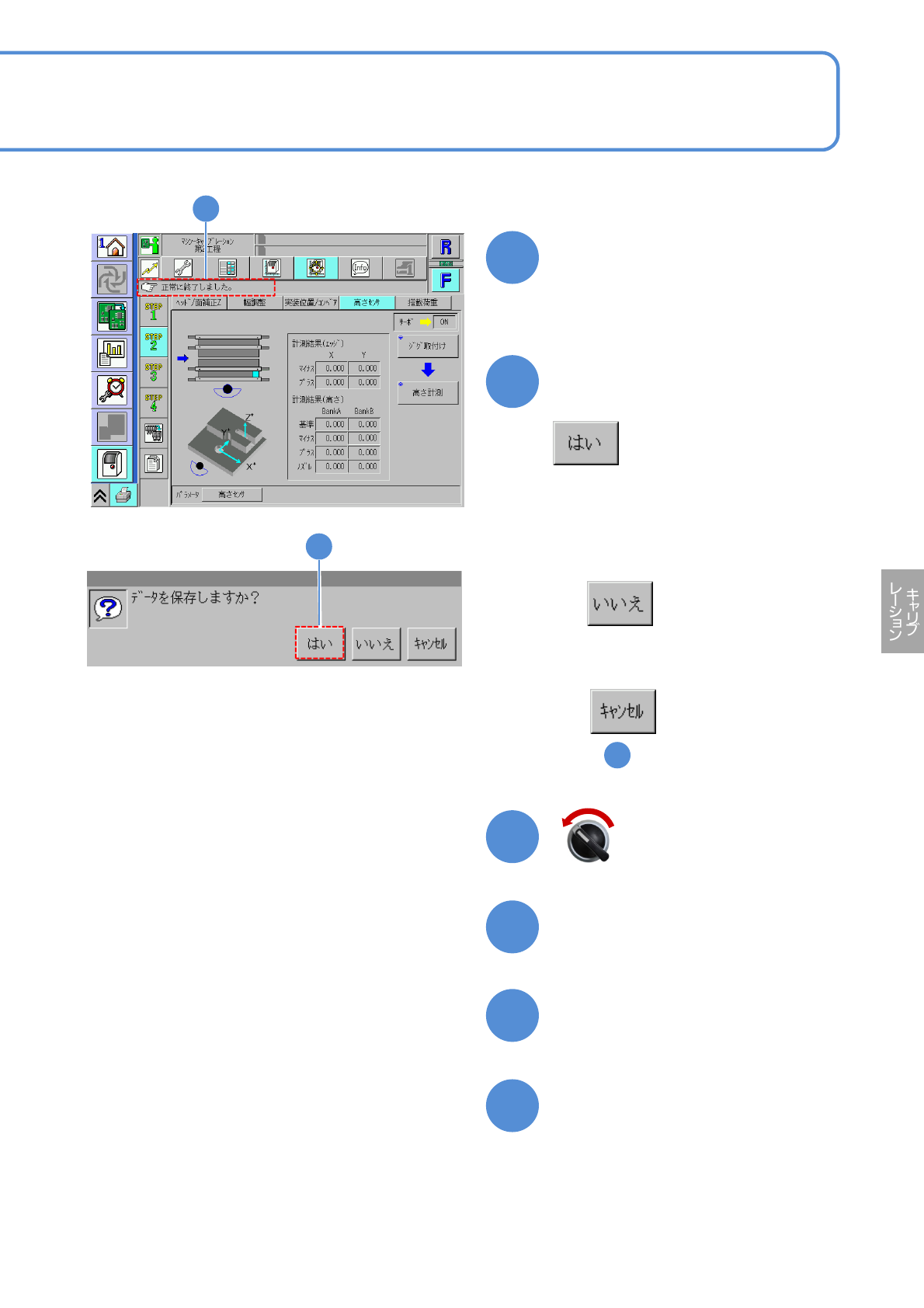

13-7-4
19
20
19
正常に終了したことを確認する
他メニュー画面を押すと、デー
タ保存のメッセージ確認
（キャリブレーションによって求め
たデータが失われる)
(キャリブレーションによってもとめた
データが保存される)
■保存しないとき
■キャンセルするとき
( の画面のまま)
19
20
(ヘッドが作業位置に移動する)
サーボスイッチOFF
安全カバーを開く
22
21
23
ノズルを取り外す
安全カバーを閉じる
24
