NPM-W 2 EJM7DJ-MB-13M-00 装着荷重 装着荷重 1 操作方法は、 3 ノズルヘッドだけです。 13-8-1 -1 メンテナンス 編 13-8-1 テーブルを選ぶ ●キャリブレーションを行うテーブル を選ぶ。 2 1 2 1 3 + 3 ( 幅調整が行われる ) ( ヘッドが退避位置に移動する ) サーボスイッチ OFF 6 安全カバーを開く 5 4 ジグを取り付ける準備をする
NPM-W2 EJM7DJ-MB-13M-00
13-7-6
NPM-W2 EJM7DJ-MB-13M-00
装着荷重
装着荷重 1
操作方法は、3ノズルヘッドだけです。
13-8-1-1
メンテナンス
編
13-8-1

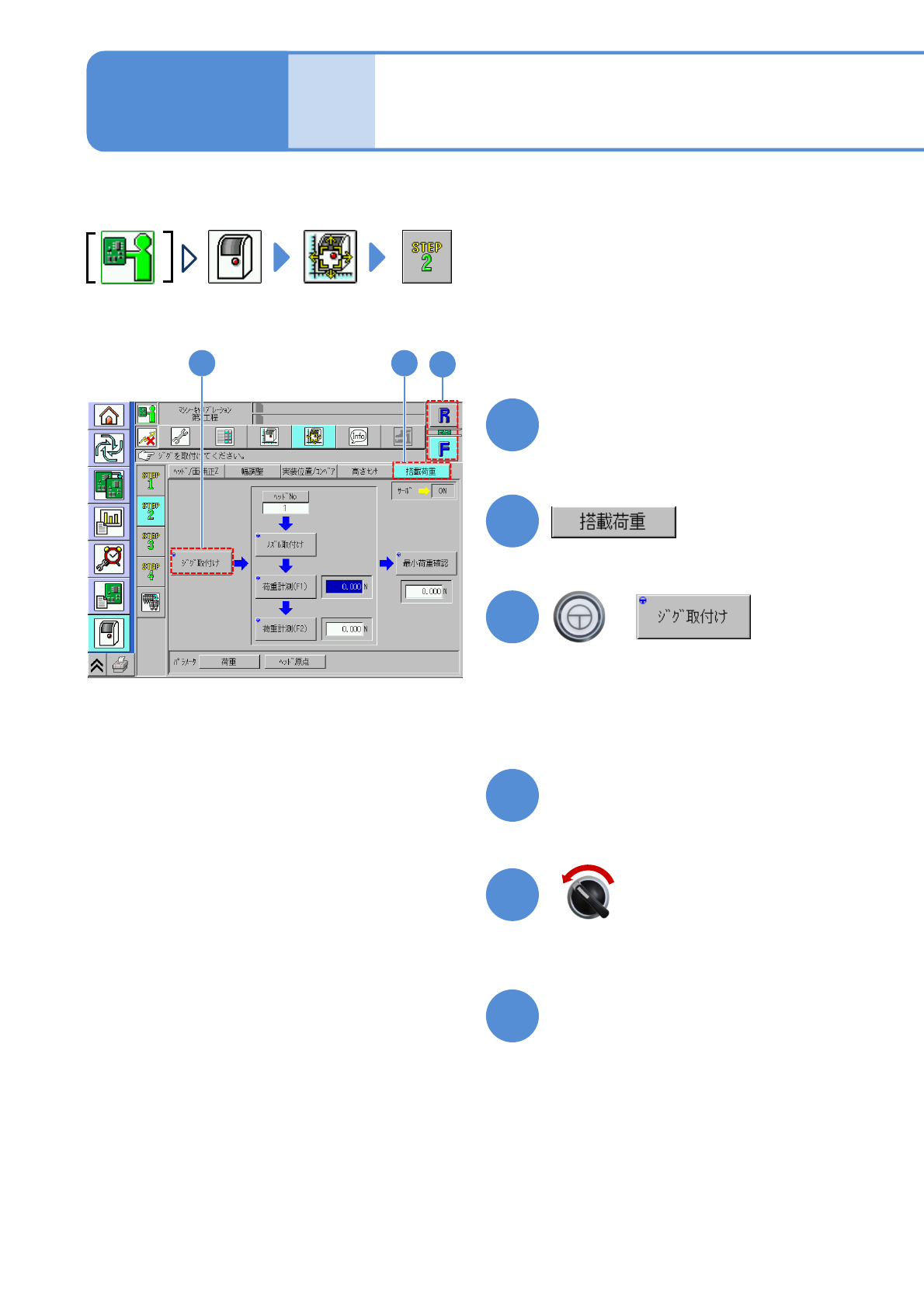

テーブルを選ぶ
●キャリブレーションを行うテーブル
を選ぶ。
2
1
2
1
3
+
3
(幅調整が行われる)
(ヘッドが退避位置に移動する)
サーボスイッチOFF
6
安全カバーを開く
5
4
ジグを取り付ける準備をする
NPM-W2 EJM7DJ-MB-13M-00
前側
13-8-1-2
7
搭載荷重測定ジグをセットする
●ジグをレールの基準側に押し当て、ジ
グの右端が、コンベヤ―の基板クラン
プ端面に合うように設定する。
搭載荷重測定ジグ
※左図は手前基準仕様を示しています。
奥基準仕様のときも設備前側から見て搭載荷重測
定ジグの向きは同じです。
8
電源コードを、交換台車の電源
供給部のいずれかのコネクター
にセットする
電源供給部
ロードセルメーター
上面レール
搭載荷重
測定ジグ
配線がヘッドに干渉しないようにする。
(写真を参考に、ノズルチェンジャーとケーブル
ベアの間を引きまわす)
サーボスイッチON
9
10
安全カバーを閉じる
