NPM-W 2 EJM7DJ-MB-13M-00 13-9 -5 マルチ認識カメラ 3 メンテナンス 編 13-9 27 28 サーボスイッチ ON 安全カバーを閉じる マルチ認識カメラジグを付け替 える 26 ●確認するノズル ヘッド タイプ ノズルポジション 付替え前 付替え後 16 12 番 5 番 12 9 番 4 番 8 6 番 3 番 3 1 番 2 番 24 サーボスイッチ OFF 25 安全カバーを開く + メッセージを…

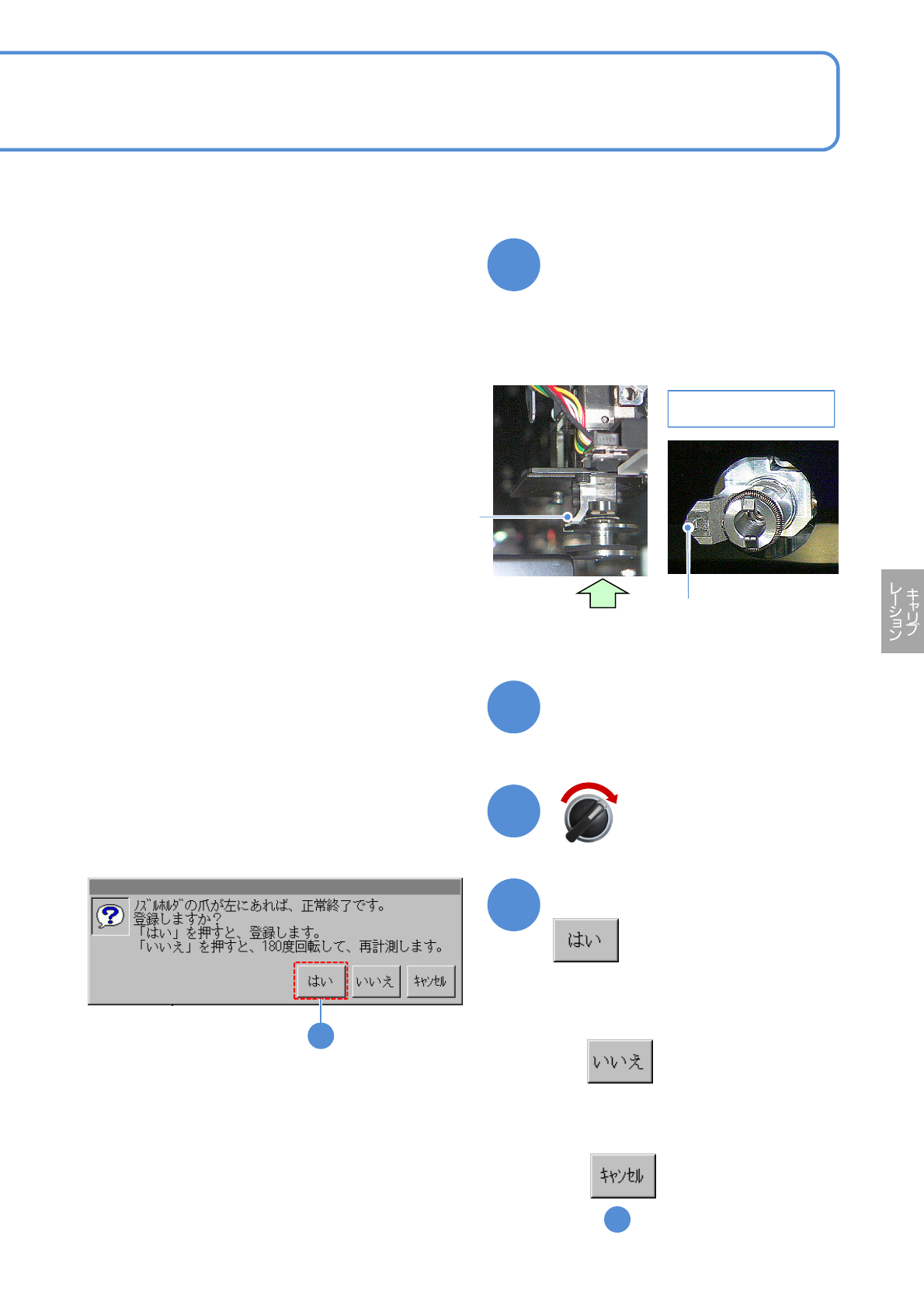

NPM-W2 EJM7DJ-MB-13M-00
13-9-4
20
●ノズルホルダーの爪の方向を確認する。
前側XYユニット：前側から見て右側
後側XYユニット：後側から見て左側
ヘッドの取り付け角度を確認する
21
22
サーボスイッチON
安全カバーを閉じる
ノズルホルダーの爪
矢視図A
A
ノズルホルダーの爪
23
メッセージを確認して
■ノズルホルダーの爪が左側にないとき
■キャンセルするとき
(180度回転して再計測を行う)
( の画面のまま)
23
(ヘッドが作業位置に移動する)
1

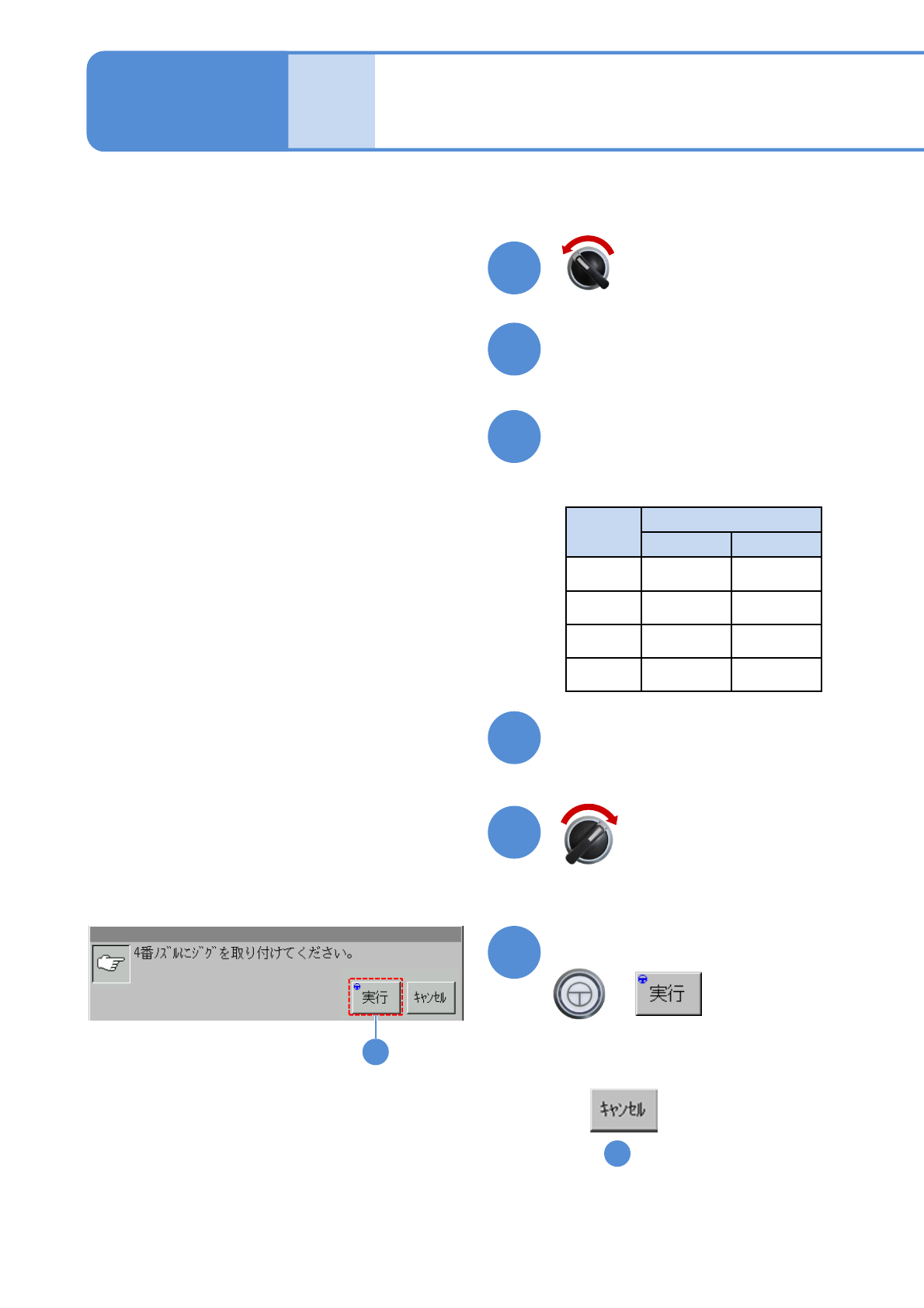

NPM-W2 EJM7DJ-MB-13M-00
13-9-5
マルチ認識カメラ 3
メンテナンス
編
13-9
27
28
サーボスイッチON
安全カバーを閉じる
マルチ認識カメラジグを付け替
える
26
●確認するノズル
ヘッド
タイプ
ノズルポジション
付替え前 付替え後
16
12番 5番
12
9番 4番
8
6番 3番
3
1番 2番
24
サーボスイッチOFF
25
安全カバーを開く
+
メッセージを確認して
■キャンセルするとき
( の画面のまま)
1
29
(キャリブレーションが開始される)
29

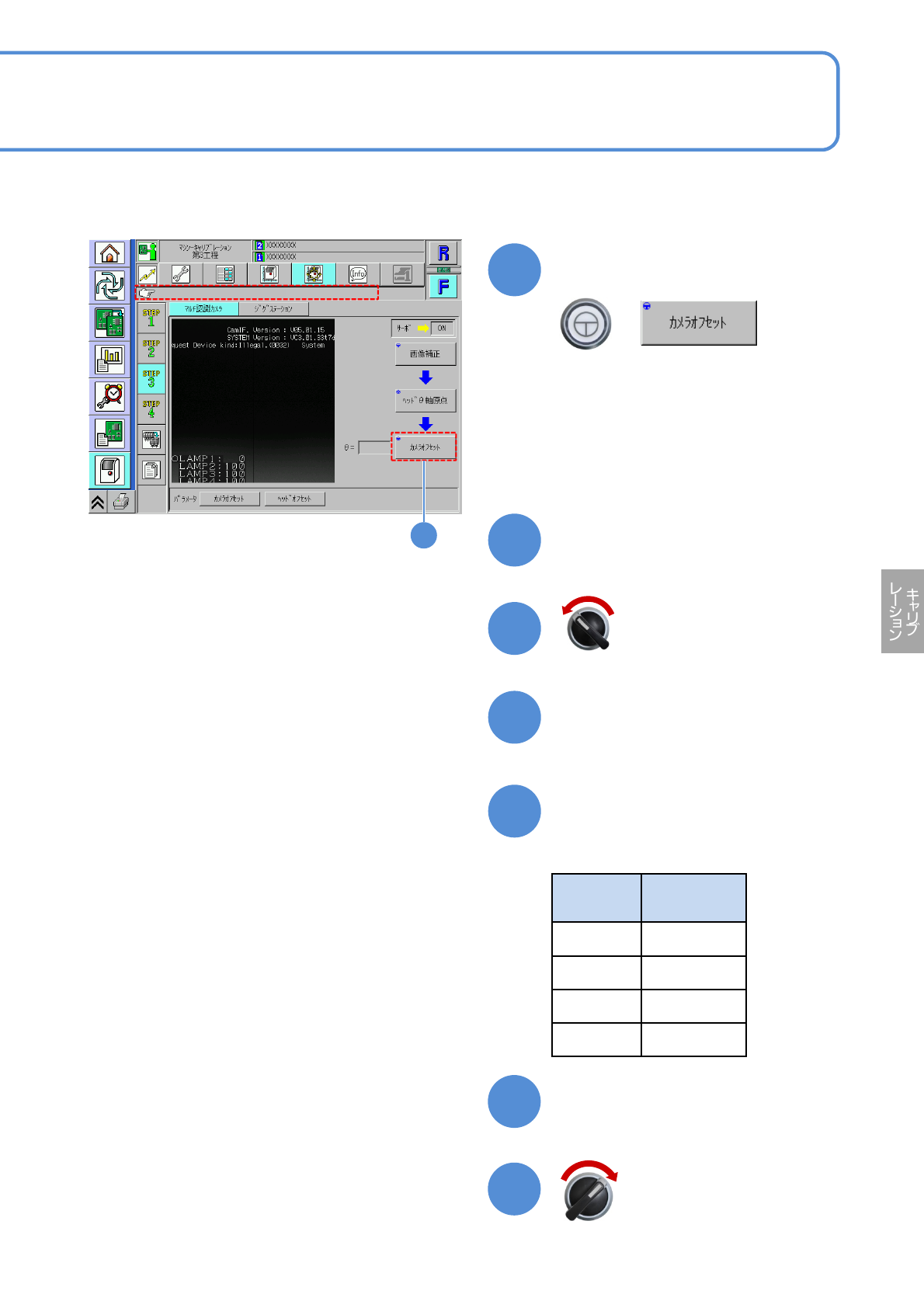

NPM-W2 EJM7DJ-MB-13M-00
13-9-6
30
正常に終了したことを確認して
+
30
(キャリブレーションが開始される)
31
マルチ認識カメラジグを確認する
準備をする。
32
サーボスイッチOFF
33
安全カバーを開く
マルチ認識カメラジグが取り付け
られていることを確認する
34
●使用するノズル
ヘッド
タイプ
ノズル
ポジション
16
5番
12
4番
8
3番
3
2番
35
36
サーボスイッチON
安全カバーを閉じる
