NPM-W 2 EJM7DJ-MB-13M-00 ジグステーション 1 ジグステーションの構成 13-10 -1 メンテナンス 編 13-10 D A E F G H B C I No. ユニット名 機能 数量 A ジグステ－ション ヘッド交換などのヘッドのパラメ－タ－のキャリブ レ－ションに使 用するユニット。全ヘッドに共通で使用できる。 電源仕様 : DC12 V ( 単三乾電池 8 本 ) お客様でご準備ください。 （ → P .…

100%1 / 572
NPM-W2 EJM7DJ-MB-13M-00
13-9-8
41

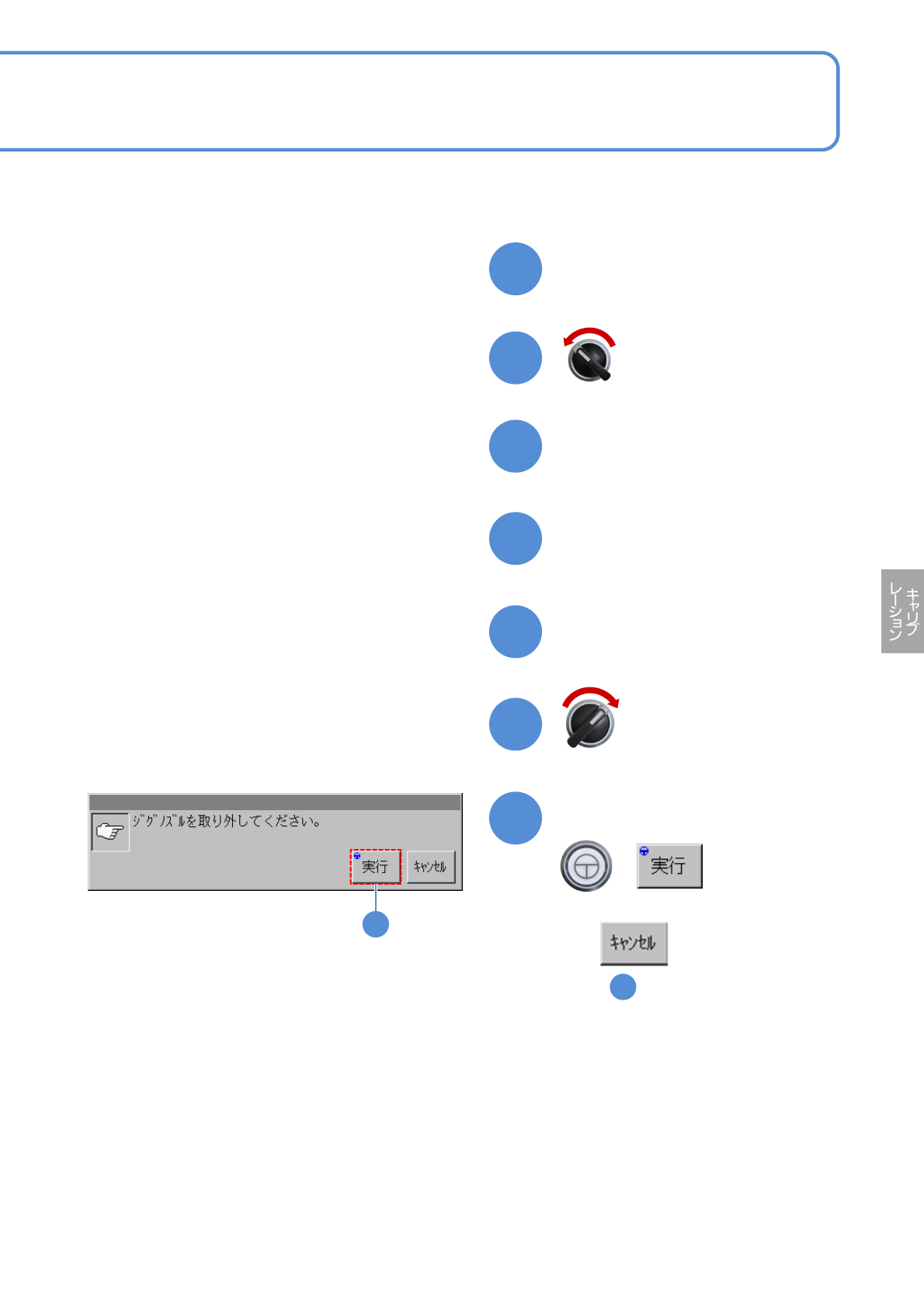

ジグノズルを取り外す準備をす
る
42
43
44
45
サーボスイッチOFF
安全カバーを開く
ジグノズルを取り外す
安全カバーを閉じる
47
+
47
メッセージを確認して
■キャンセルするとき
( の画面のまま)
38
46
サーボスイッチON
NPM-W2 EJM7DJ-MB-13M-00
ジグステーション 1
ジグステーションの構成
13-10-1
メンテナンス
編
13-10
D
A
E
F
G
H
B
C
I
No.
ユニット名 機能 数量
A
ジグステ－ション
ヘッド交換などのヘッドのパラメ－タ－のキャリブレ－ションに使
用するユニット。全ヘッドに共通で使用できる。
電源仕様 : DC12 V (単三乾電池 8本) お客様でご準備ください。
（→P.12-3 バッテリーの交換）
注意 電池を入れたままにすると、液漏れのおそれがあるので、
ジグステーションを長期間使わないときは、電池を取り
出して保管する。
質量 : 1.5 kg 寸法：240 mm (W) 215 mm (D) 35 mm (H)
1
B
ジグ部品
キャリブレ－ションに使用するジグ部品。
ジグステ－ションに搭載して使用する。
2
C
マルチ認識カメラLED
照明輝度ジグ
マルチ認識カメラのLED照明の輝度キャリブレ－ションに使用する
ジグ。ジグステ－ションに搭載して使用する。
1
D
キャリブレ－ション用
ノズル
キャリブレ－ションに使用するキャリブレ－ション用ノズル。
軽量16ノズルヘッド用、 12ノズルヘッド用 : 153ASノズル
8ノズルヘッド用 : 184ノズル
3ノズルヘッド用 : 1003ノズル
各2
E
ヘッドカメラLED照明
輝度ジグ
ヘッドカメラのLED照明の輝度キャリブレ－ションに使用するジグ
がセットされている。
---
F
主電源スイッチ
電源ONで緑LEDが点灯する。（LEDが点灯しないときは、電池を交
換してください）
---
G
フォトセンサーアンプ
部
ジグ部品を検出するセンサー。
---
H
ジグ認識部 キャリブレーションのときにジグ部品をセットし、認識する。
---
I
ジグ格納部 キャリブレーション前にジグ部品と照明輝度ジグをセットする。
---
NPM-W2 EJM7DJ-MB-13M-00
12ノズルヘッドでジクステーションの操作方法を説明します。軽量16､8､3ノズルヘッドとも共通です。
●ノズルチェンジャー内にノズルがないことを確認してください。すべての基板下受けピンを取り外し
てください。
テーブルを選ぶ
●キャリブレーションを行うテーブル
を選ぶ。
計測項目を選ぶ
(選んだ項目は青色､それ以外は灰色の
表示になる)
3
+
2
1
13-10-2
■装着ヘッドの場合
全ての計測項目を選択します。
■塗布ヘッド/2D検査ヘッドの場合
のみ、選択します。
(幅調整が行われる)
(ヘッドが退避位置に移動する)
サーボスイッチOFF
安全カバーを開く
7
6
5
ジグステーションを取り付ける
準備をする
4
メッセージを確認して
1
2 3
4
+
