NPM-W2 EJM7DJ-MB-13M-00

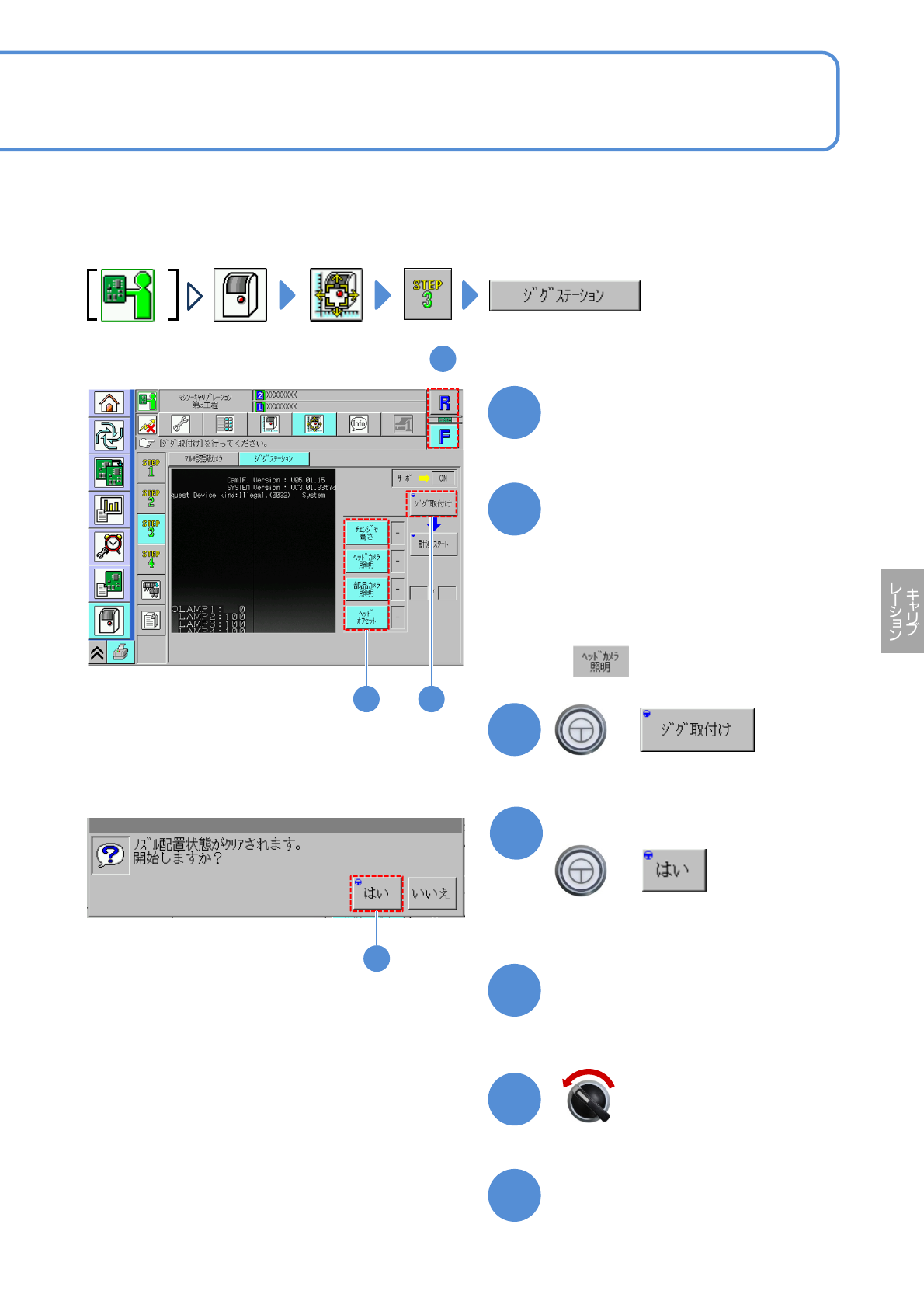

12ノズルヘッドでジクステーションの操作方法を説明します。軽量16､8､3ノズルヘッドとも共通です。
●ノズルチェンジャー内にノズルがないことを確認してください。すべての基板下受けピンを取り外し
てください。
テーブルを選ぶ
●キャリブレーションを行うテーブル
を選ぶ。
計測項目を選ぶ
(選んだ項目は青色､それ以外は灰色の
表示になる)
3
+
2
1
13-10-2
■装着ヘッドの場合
全ての計測項目を選択します。
■塗布ヘッド/2D検査ヘッドの場合
のみ、選択します。
(幅調整が行われる)
(ヘッドが退避位置に移動する)
サーボスイッチOFF
安全カバーを開く
7
6
5
ジグステーションを取り付ける
準備をする
4
メッセージを確認して
1
2 3
4
+
NPM-W2 EJM7DJ-MB-13M-00
13-10-3

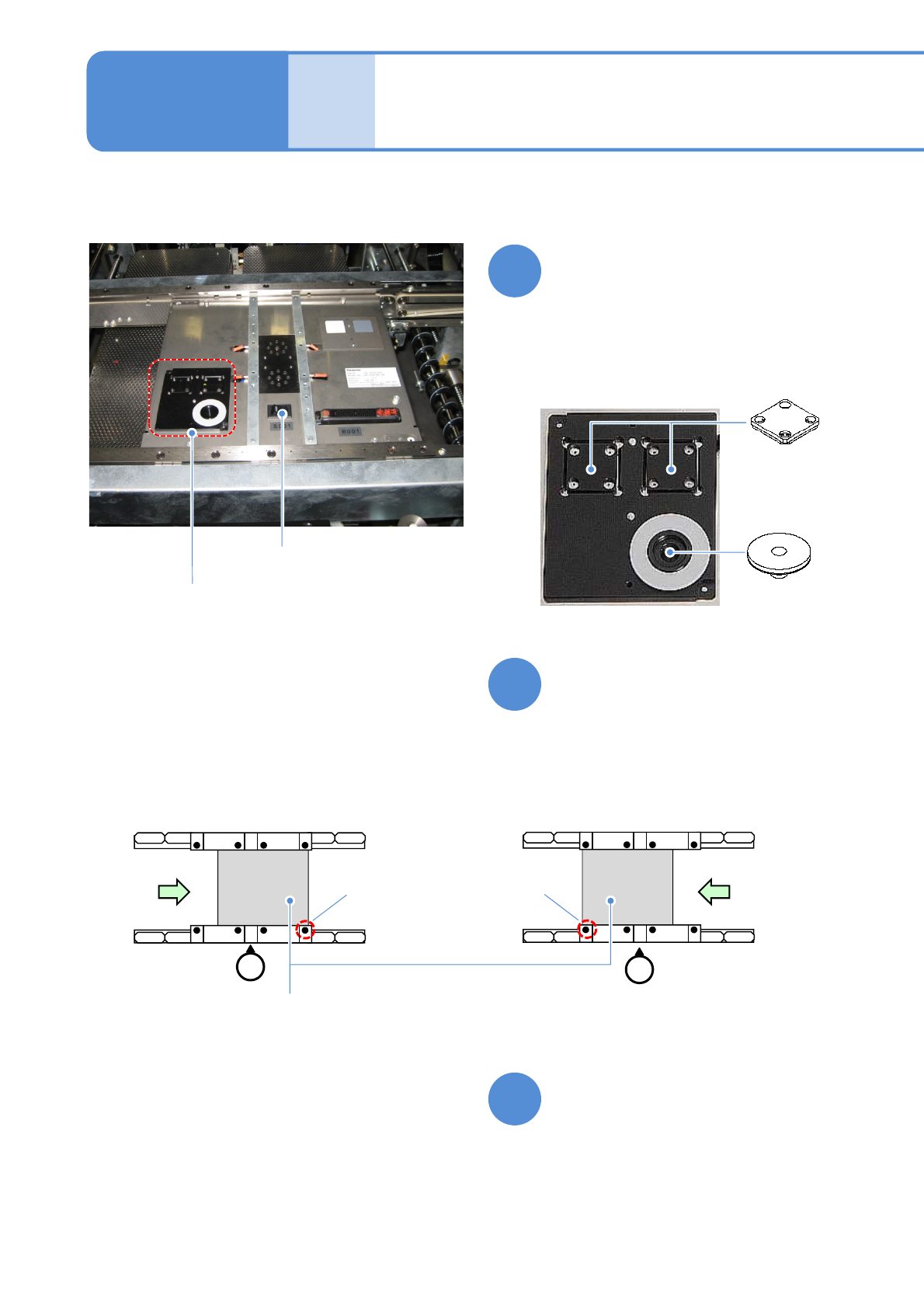

8
ジグ部品、照明輝度ジグを
ジグステーションにセットする
●ジグ部品、照明輝度ジグは、単体で
の方向性なし。
照明輝度ジグ
ジグ部品
●ジグ部品、照明輝度ジグ格納部
電源スイッチ
(LEDランプ)
ジグ格納部
●ジグステーション
ジグステーション 2
メンテナンス
編
13-10
9
10
●LEDランプが点灯していることを確
認する。
ジグステーションの電源スイッ
チをONにする
ジグステーションを搬送コンベ
ヤーに載せる
●手前レール上面の基準マークに、ジ
グステーションの端面を合わせる。
●載せる方向をまちがえないようにする。
●左→右流れのとき
基準マーク
(φ1穴)
基準マーク
(φ1穴)
●右→左流れのとき
ジグステーション
NPM-W2 EJM7DJ-MB-13M-00
11
12
サーボスイッチON
安全カバーを閉じる
+
メッセージを確認して
■キャンセルするとき
( の画面のまま)
2
13
13-10-4
16
17
サーボスイッチOFF
安全カバーを開く
15
ノズルを取り付ける準備をする
13
14
+
メッセージを確認して
■キャンセルするとき
( の画面のまま)
2
14
■塗布ヘッド/2D検査ヘッドの場合
・手順 以降から作業してくださ
い。
22
(ヘッドが作業位置に移動する)
