NPM-W 2 EJM7DJ-MB-13M-00 13-12 -4 材料の特性からキャリブレーション が正常に行えないことがあるた め、下記の手順で設定してください 。 1 1 A 動作設定 使用する接着剤にあわせて、「塗布時間 (s) 」、「温度 ( ℃ ) 」、「圧力 (MPa) 」の 設定値を変更してください。 ●塗布径が大きいとき 塗布時間：短くする 温度：下げる 圧力：下げる ●塗布径が小さいとき 塗布時間：長くする 温度：上…
NPM-W2 EJM7DJ-MB-13M-00
13-12-3
塗布ヘッド 2
メンテナンス
編
13-12
11

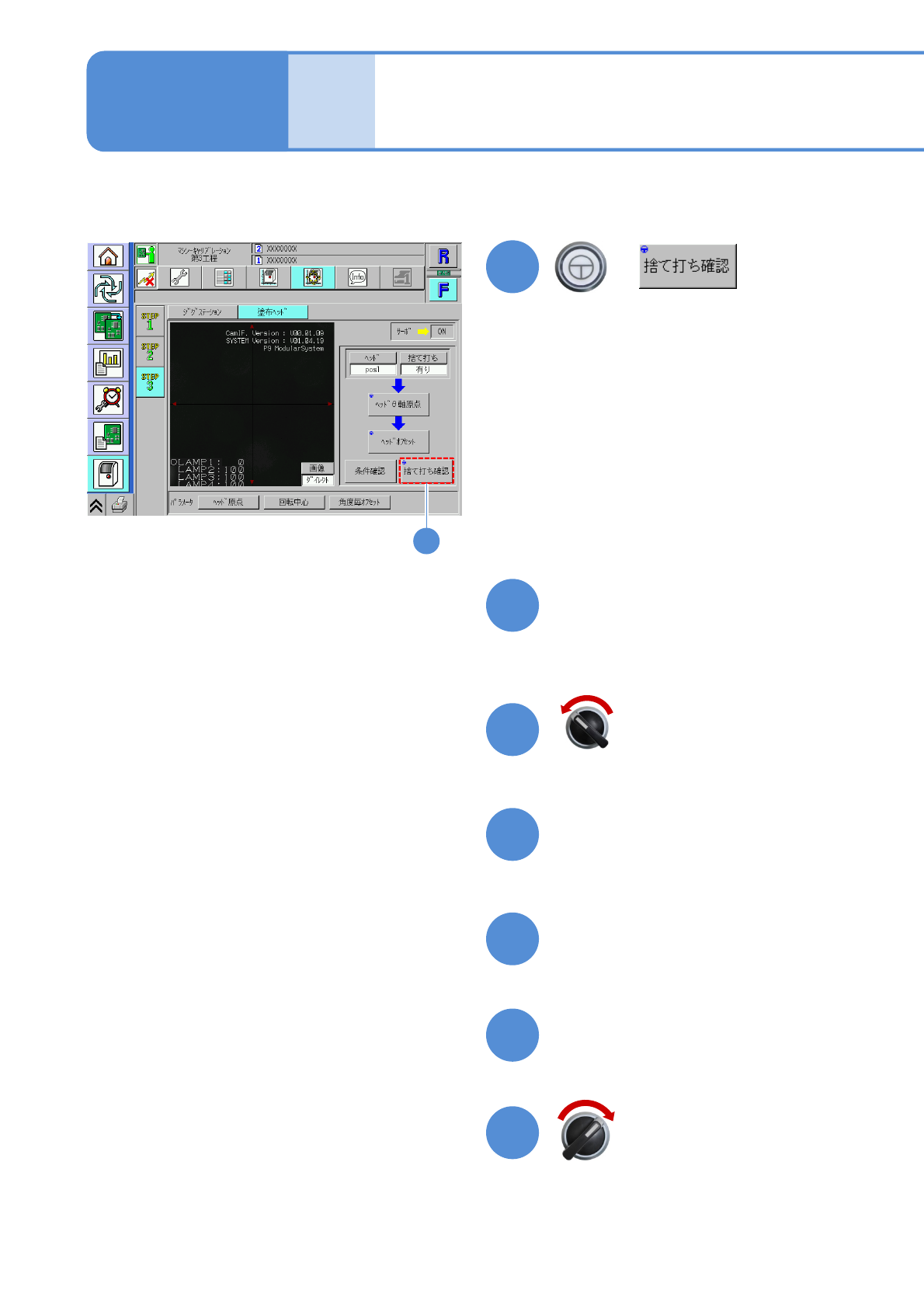

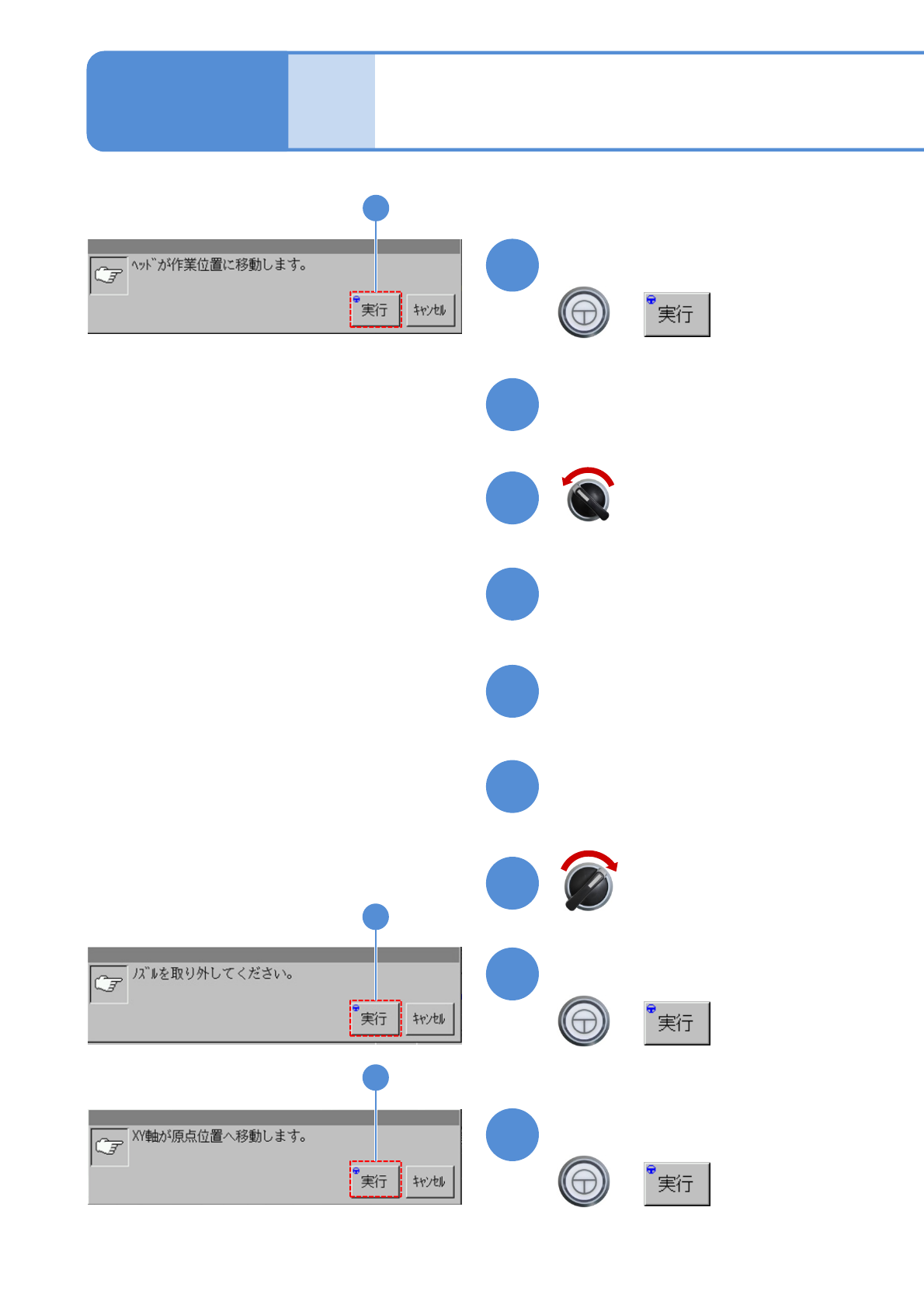

(ヘッドが作業位置に移動する)
+
メッセージを確認して
11
13
14
安全カバーを開く
サーボスイッチOFF
12
ノズルを取り外す準備をする
18
+
メッセージを確認して
18
15
16
17
ノズルを取り外す
サーボスイッチON
安全カバーを閉じる
19
+
メッセージを確認して
19
NPM-W2 EJM7DJ-MB-13M-00
13-12-4
材料の特性からキャリブレーションが正常に行えないことがあるため、下記の手順で設定してください。
1
1
A

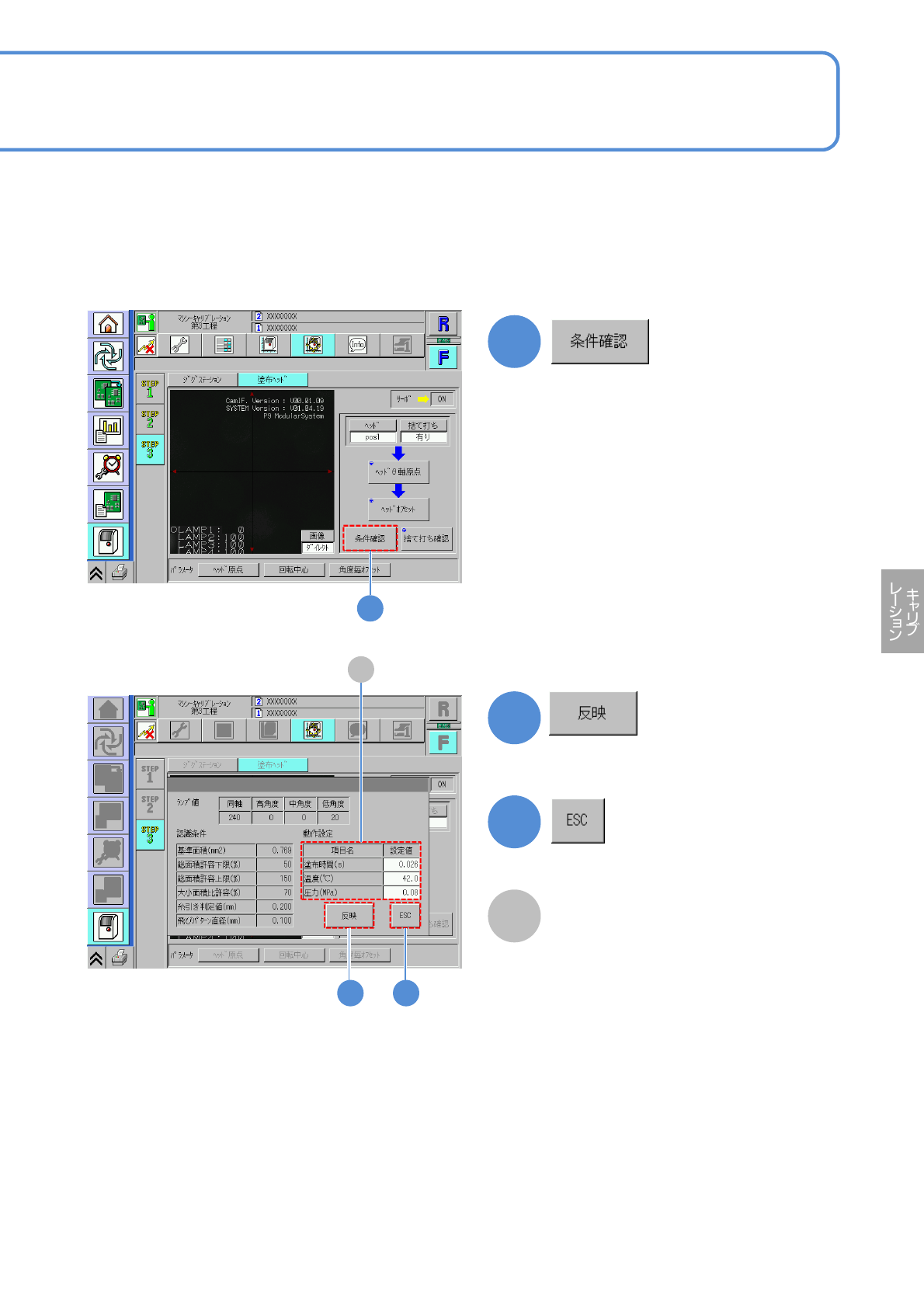

動作設定
使用する接着剤にあわせて、「塗布時間
(s)」、「温度(℃)」、「圧力(MPa)」の
設定値を変更してください。
●塗布径が大きいとき
塗布時間：短くする
温度：下げる
圧力：下げる
●塗布径が小さいとき
塗布時間：長くする
温度：上げる
圧力：上げる
動作設定の設定値を使用してキャリブ
レーションを行うように値を更新します。
条件確認画面を終了します。
A
2
3
2 3
■推奨接着剤(ADE820DX、ADE850D)以外を使用するとき
NPM-W2 EJM7DJ-MB-13M-00
13-12-5
メンテナンス
編
13-12
+
4
●動作が異常終了してしまう場合には、
再度、動作設定の設定値を調整してく
ださい。
4
6
7
サーボスイッチOFF
安全カバーを開く
ジグノズルとシリンジを取り付
ける
8
9
安全カバーを閉じる
5
ノズルを取り付ける準備をする
10
サーボスイッチON
塗布ヘッド 3
