NPM-W2 EJM7DJ-SF-01N-00
1-3-1-1
安全スイッチ
鍵の管理
設備の安全カバー内に、安全スイッチが取り付けられています。自動生産中に前側・後側いずれかの安全
カバーを誤って開くと設備が緊急停止し、作業者の安全を確保します。
取扱説明書の手順で「主電源スイッチをOFF にする」と表記されているときは、鍵が必要です。鍵は、ト
レーニングを受けたエンジニアがお客様の管理基準に従って管理してください。

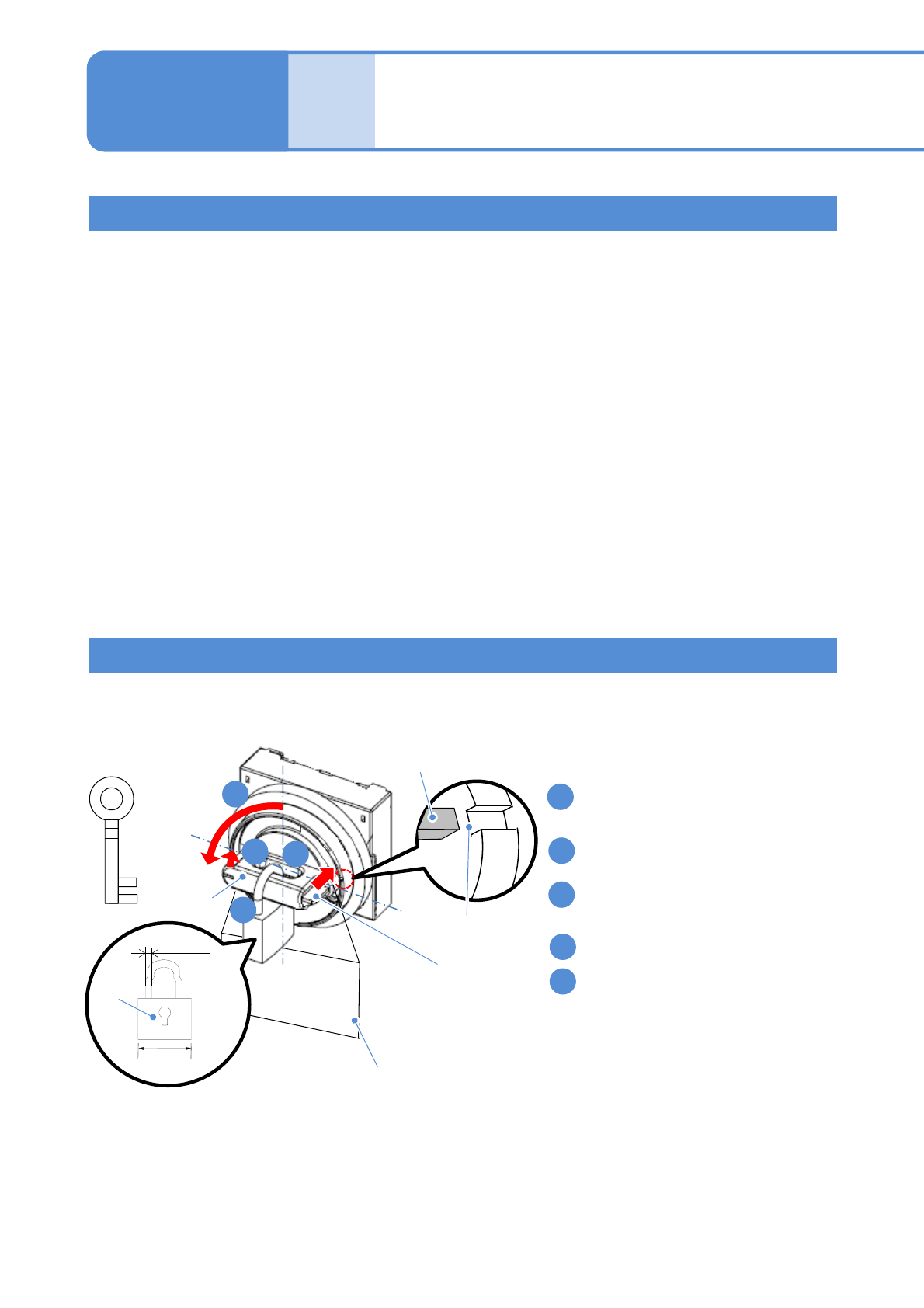

■主電源スイッチの施錠方法
ハンドルをロックプレートとケース
の目印が合う位置まで左方向に回す。
ロックプレートを押し込む。
ロックプレートを押したままハンド
ルを「OFF」位置に戻す。
ハンドル中央の穴に施錠する。
作業中を示すタグを掛ける。
4
3
2
1
5
安全カバー
●自動生産を開始する前に、すべての安全カバーが閉まっていることを確かめてください。
●材料の供給が必要なときは、メッセージが画面に表示されます。必要なカバーを開けて材料を供給して
ください。
サーボスイッチ
●機種切り替えや点検などで設備内に身体の一部を入れて作業するときは、作業者の安全を確保するため
に必ず作業者側のサーボスイッチをOFF にしてください。
●サーボスイッチがOFFのときは、すべての駆動軸は動きません。
●生産を開始する前に、前側と後側の操作パネルにある両方のサーボスイッチをON にしてください。
ハンドル
ロックプレート
タグ
鍵
30～50 mm
φ5～φ8
錠
ロックプレート
4
2
1
3
ケースの目印
安全管理
安全スイッチ/鍵の管理/
注意札について
1-3-1
NPM-W2 EJM7DJ-SF-01N-00
保守作業中注意札(メンテナンス作業のとき)
メンテナンス作業をする前に、同梱の保守作業中注意札 (下図) を操作パネル近くの見やすいところに貼り、
安全を確保してください。特に2人以上で作業するときは、この保守作業中注意札を使用するとともに、
必ず合図をしてから作業してください。
●この保守作業中注意札は、磁石を使用して
います。
磁気媒体など磁力の影響を受けるものの
近くで使用したり、保管したりしないでく
ださい。
1-3-1-2
