NPM-W 2 EJM7DJ-MB-13M-00 装着確認と反映（装着） ENABLING 3 2 1 ( 第 1 階層 ) ( 第 2 階層 ) 13-21-2 -4 精度検証動作中に、 STOP ボ タンを押さないでください。 精度検証動作を、途中から再 開することはできません。 お願い 4 メッセージを確 認する 6 ガラス基板を搬 入する ●生産準備完了後、ガラス 基板を搬入すると、生産 を開始する。 7 設備が連結されていると…
NPM-W2 EJM7DJ-MB-13M-00
精度検証
13-21-2-3
メンテナンス
編
13-21-2
3

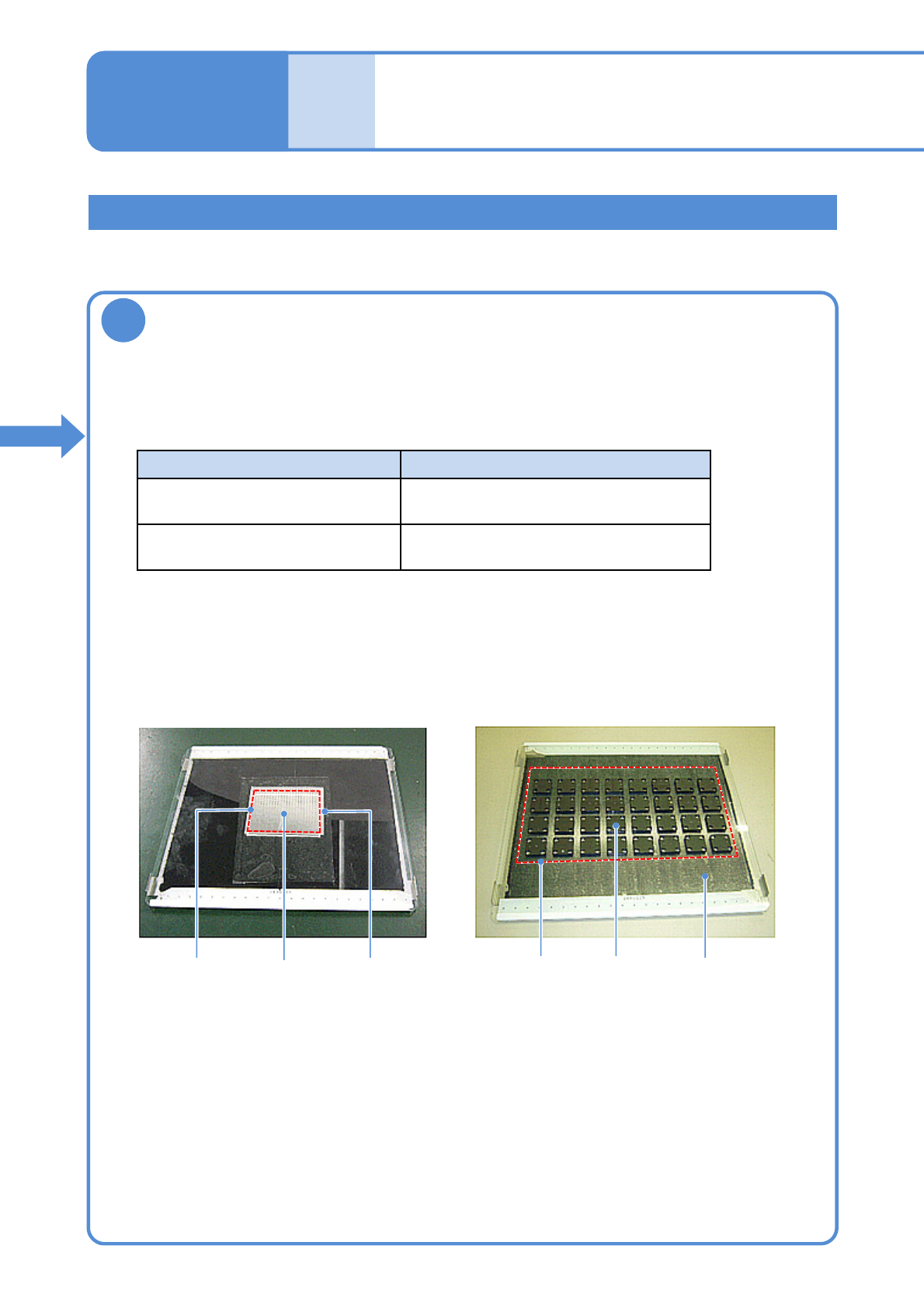

ガラス基板を準備する
生産準備 3（検証用材料の準備）
①装着精度確認用のガラス基板セット(N610108752AA)を用意する。
（ガラス基板、背景板、鏡同梱）
部品 背景
JIG_BGA
黒色スポンジ
(背景板をそのままセット)
1005JIGチップ (ERJJ02AAAAAV)、
0402Rなど
鏡をガラスと背景板の間に入れる。
(ガラス基板セット同梱の手順書参照)
1005JIGチップ装着後のガラス基板
JIG_BGA装着後のガラス基板
1005JIG
チップ
●部品が装着される領域（おおよそ下図の点線枠内）に貼る
●ガラスの両端の認識マークにかからないようにする。
●気泡が入らないように注意する。
②精度検証する部品に応じて、背景を準備する。
③ガラス基板に両面テープを貼る。
鏡装着領域
JIG_BGA
装着領域 背景板
(黒色スポンジ)
詳細工程 2
(装着ヘッド)
NPM-W2 EJM7DJ-MB-13M-00

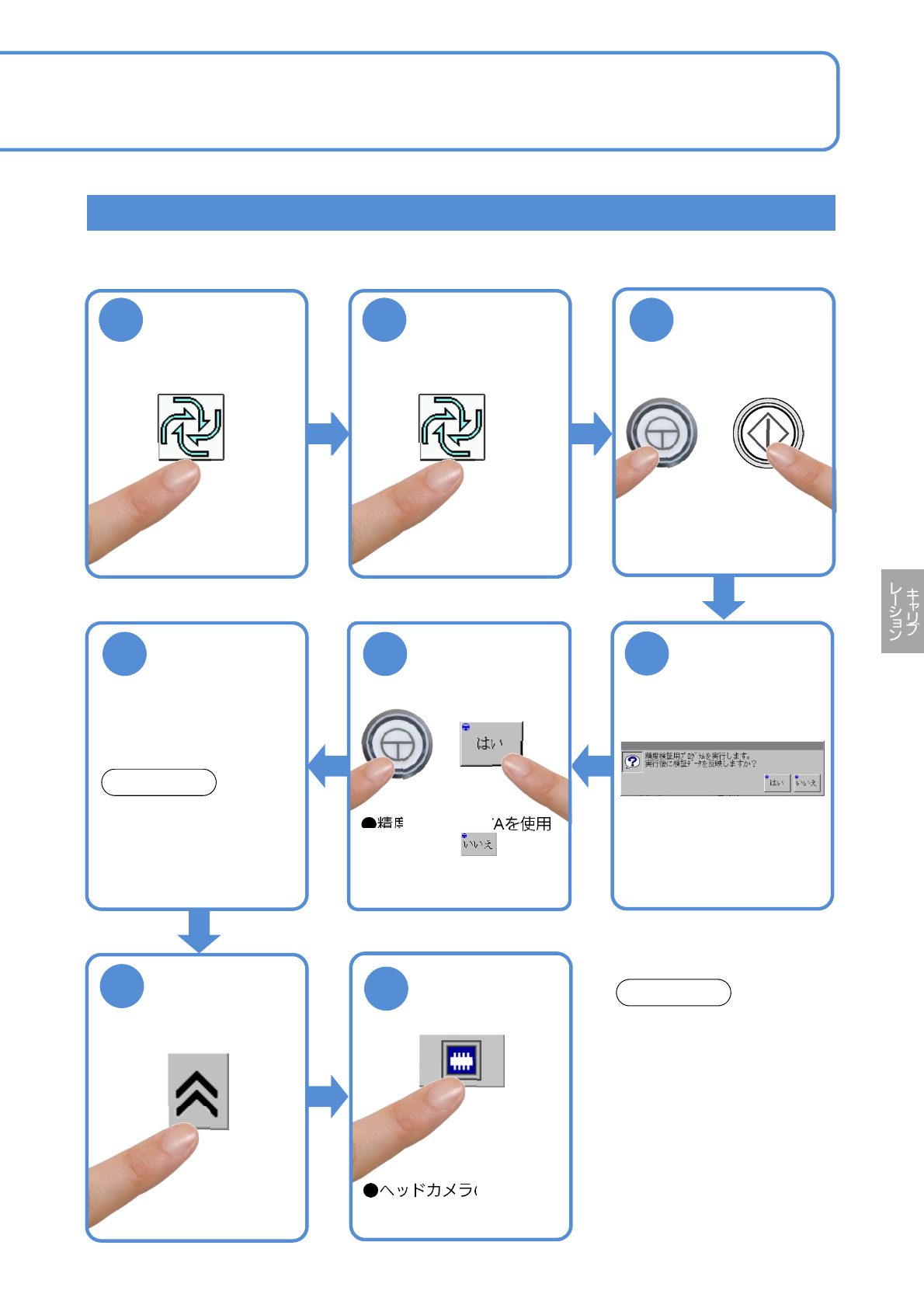

装着確認と反映（装着）
ENABLING
321
(第1階層)
(第2階層)
13-21-2-4
精度検証動作中に、STOPボ
タンを押さないでください。
精度検証動作を、途中から再
開することはできません。
お願い
4
メッセージを確
認する
6
ガラス基板を搬
入する
●生産準備完了後、ガラス
基板を搬入すると、生産
を開始する。
7
設備が連結されているとき
は、隣接する設備の基板幅
を216 mmに設定し、上流側
の設備から基板を搬入して
ください。
お願い
8
●ヘッドカメラの画面が現
れ計測中の部品が見えま
す。
●精度検証MCDATAを使用
する場合：
(→ P.13-21-1
-1 ‘■検証
データの反映’)
5
ENABLING
NPM-W2 EJM7DJ-MB-13M-00
精度検証
1
装着完了後

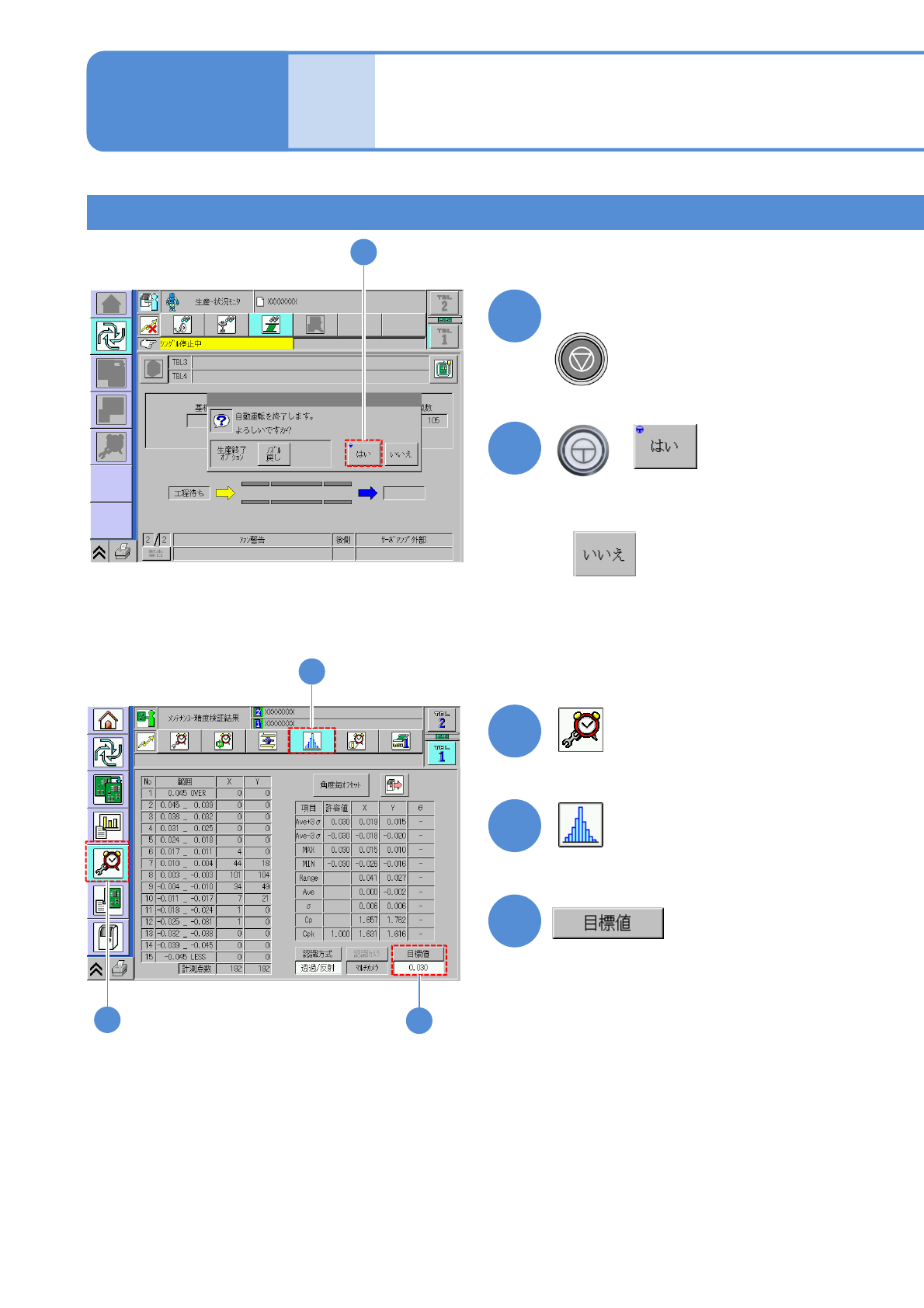

装着確認と反映（装着結果の確認）
2
(自動運転が終了する)
+
2
13-21-2-5
3
4
5
3
4
5
で切り替える
■終了しないとき
メンテナンス
編
13-21-2
詳細工程 3
(装着ヘッド)
(→ P.13-21-1-2‘■精度検証の目標値’)
