NPM-W 2 EJM7DJ-MB-13M-00 精度検証 13-21-2 -7 装着結果確認（検証データの反映、オフセット登録） メンテナンス 編 13-21-2 13 ( データが反映され、マシンパラメー ターが更新される ) ●データ表示選択でのテーブルに 関係なく、 ・すべてのヘッド ・ノズルのオフセット が更新される。 ●再度装着して装着精度の結果を確認できます。 そのときは、「装着結果確認」を行ってください。 ( → P.1…
NPM-W2 EJM7DJ-MB-13M-00
13-21-2-6
8 910
11
B
6
7
A
6
テーブルを選ぶ
(前後個別、または総合の精度が表示される)
●部品ごとのCpk規定値
(→『操作編』P.9-1-1「基本性能」)
A
Cpk
●計測結果Cpkが規定値より低いとき
に角度毎オフセットを反映する。
7

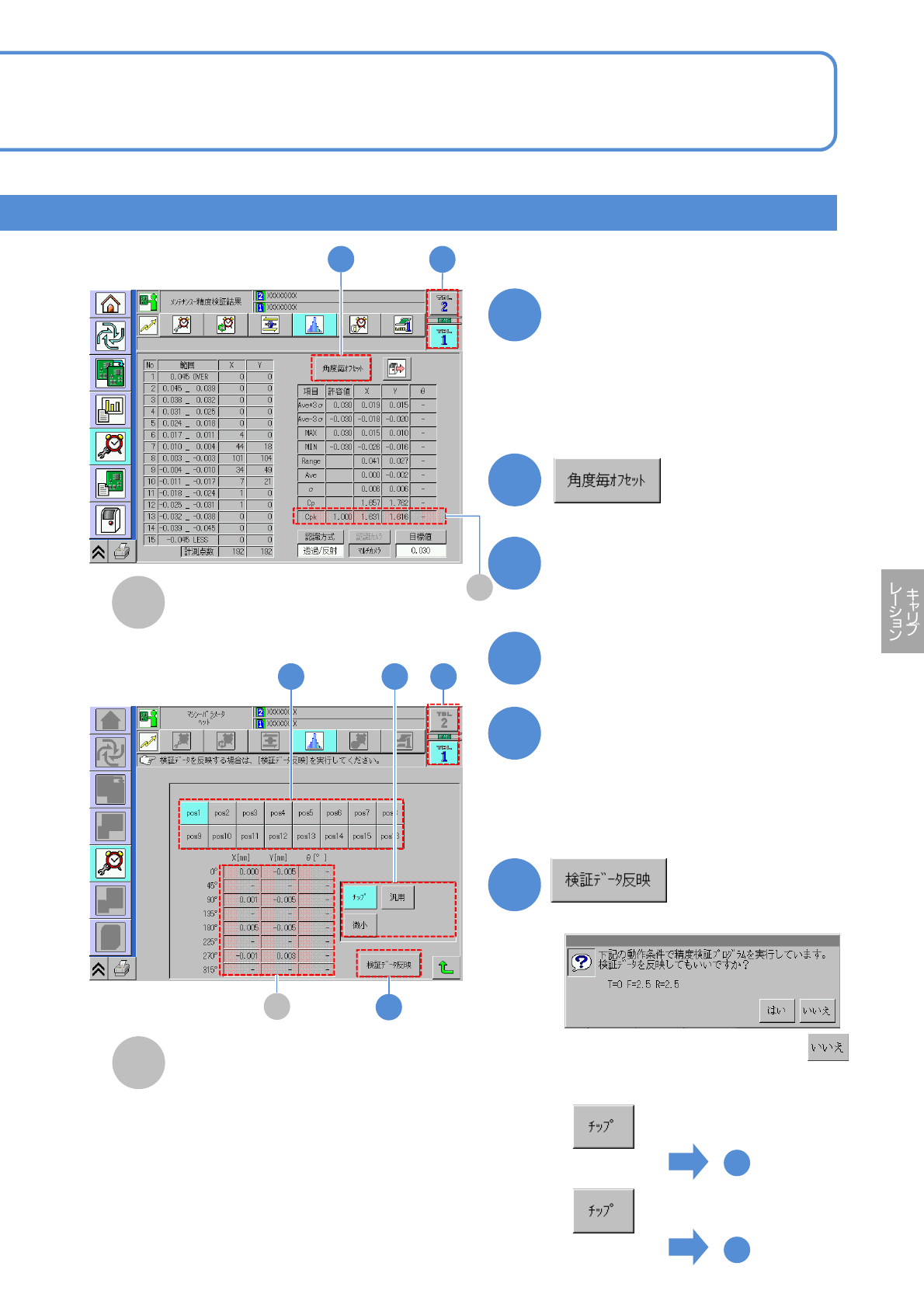

■装着オフセットを反映するとき
各ノズル毎のオフセットが表示される
B
X[mm]，Y[mm] ，θ[°]
8
9
表示するノズルを選ぶ
(各ノズル毎のオフセットが表示される)
表示するテーブルを選ぶ
10
装着した部品を選ぶ
●部品種類によって表示される。
■検証データを反映するとき
11
■ のとき
■ 以外のとき
12
13
へ
へ

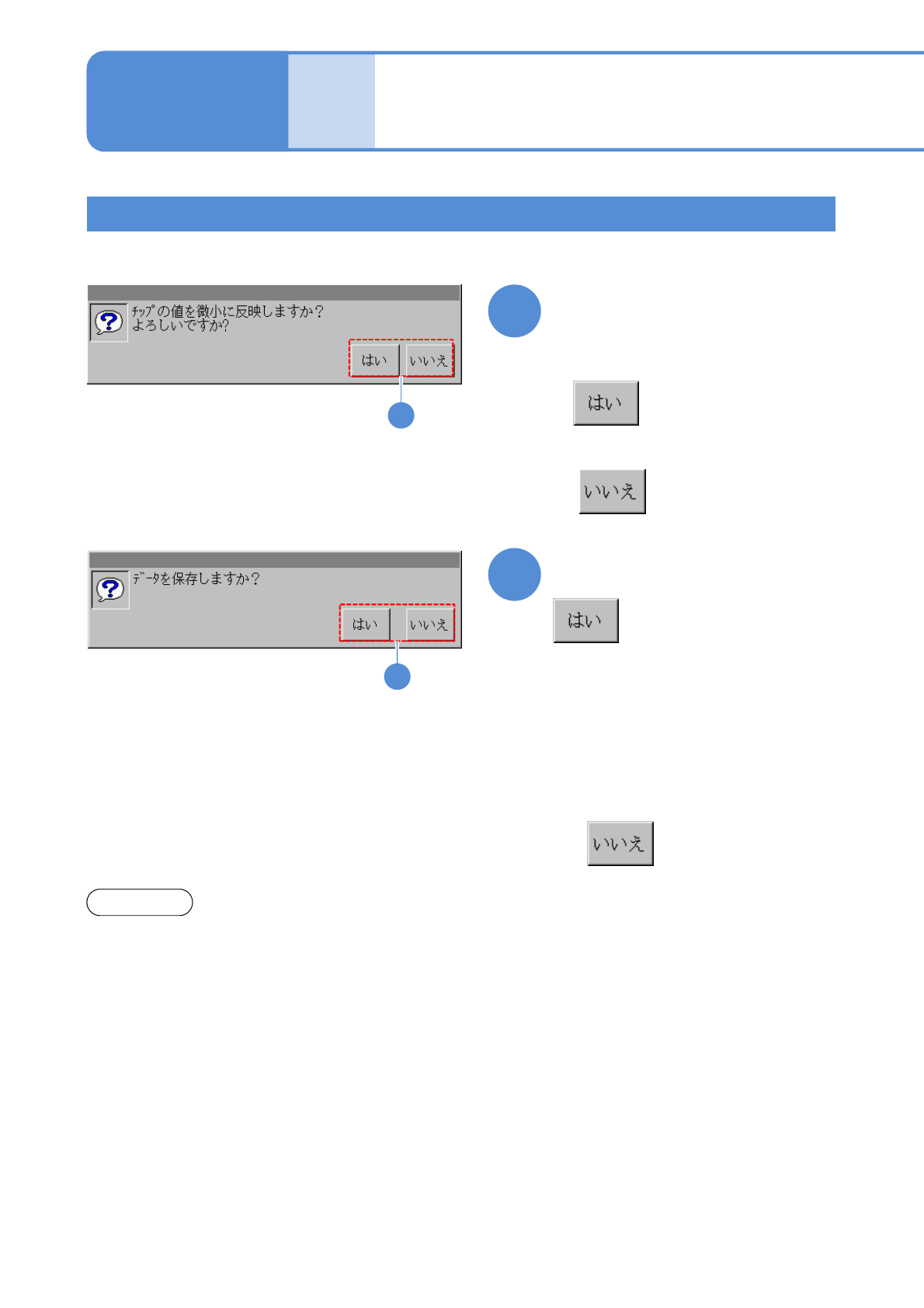

●メッセージを確認する
精度検証MCDATAを使用する場合：
(→ P.13-21-1
-1‘■検証データの反映’)
NPM-W2 EJM7DJ-MB-13M-00
精度検証
13-21-2-7
装着結果確認（検証データの反映、オフセット登録）
メンテナンス
編
13-21-2
13
(データが反映され、マシンパラメー
ターが更新される)
●データ表示選択でのテーブルに
関係なく、
・すべてのヘッド
・ノズルのオフセット
が更新される。
●再度装着して装着精度の結果を確認できます。
そのときは、「装着結果確認」を行ってください。(→P.13-21-2
-8)
お知らせ
メッセージを確認して
●データを保存しないとき
13
12
12
メッセージを確認して
●0402チップまでのサイズの部品
のとき
●0402チップより大きいサイズの部品
のとき
詳細工程 4
(装着ヘッド)
NPM-W2 EJM7DJ-MB-13M-00
13-21-2-8
装着結果確認
「装着確認と反映」でオフセット登録した結果を検証します。手順は「装着確認と反映」と同じです。
この手順は必ずしも必要ではありませんが、設備の精度実力を測る目安として実施します。
●MCDATA(生産プログラム)は精度検証MCDATAを使用してください。
(→ P.13-21-1
-1‘■MCDATAの種類’)
●精度検証MCDATAは精度確認用であるため、測定結果から得られた角度毎オフセットは反映させないで
ください。(→P.13-21-1
-1‘■検証データの反映’)
原因 対処方法
装着する部品が劣化している JIG_BGAの表面に傷･ほこりなどの付着がないか確認する
正しいジグ部品を使用してない ジグ部品を確認する
1005C実部品を使用していないか? ジグ部品を確認する
ヘッドシャフトが破損している シャフトの摺動時に、引っ掛かりなどが発生していないか確認する
マルチ認識カメラ照度が正しくない ランプ値照度キャリブレーションを実施する
●上記対処方法で精度検証結果に向上が見られないとき、ヘッドシャフトに異常があるときは、当社にご
連絡ください。
精度検証結果に向上が見られないときは、以下の原因が考えられます。
