NPM-W 2 EJM7DJ-SF-01N-00 1-3-2 -2 AB C ○ 非常停止スイッチが ON のとき × *1) ○ 主電源スイッチが OFF のとき ○ × *1) フィーダーテーブルカバーが開いたとき × *1) × *2) 内部開口部センサー ( 左側 ) が ON のとき ○ ○ 内部開口部センサー ( 右側 ) が ON のとき × *2) ○ 安全カバーが開いたとき ○ ○ フィーダー開口部センサーが ON の…
NPM-W2 EJM7DJ-SF-01N-00
安全管理
連結時の停止仕様について
1-3-2-1
1-3-2
主電源スイッチ
非常停止スイッチ
STOPスイッチ
安全カバー
フィーダーカバー
フィーダー開口部センサー
内部開口部センサー
延長コンベヤー
延長コンベヤー
外部開口部
センサー
1 2
3
4
外部開口部
センサー
■3台連結のとき
NPM-W2
C
NPM-W2
B
NPM-W2
A
NPM-W2 EJM7DJ-SF-01N-00
1-3-2-2
AB C
○ 非常停止スイッチがONのとき
×
*1)
○ 主電源スイッチがOFFのとき ○
×
*1)
フィーダーテーブルカバーが開いたとき
×
*1)
×
*2)
内部開口部センサー (左側)がONのとき ○
○ 内部開口部センサー (右側)がONのとき
×
*2)
○ 安全カバーが開いたとき ○
○ フィーダー開口部センサーがONのとき ○
○ 交換台車を取り外したとき ○
○ STOPスイッチがONのとき ○
延長コンベヤー
AB C
延長コンベヤー
外部開口部センサー
がONのとき
×○ ○
外部開口部センサー
がOFFのとき
外部開口部センサー
がOFFのとき
○○ ×
外部開口部センサー
がONのとき
*1)設備Bの主電源がOFFで非常停止スイッチがON、またはフィーダーテーブルカバーを開けてXYユ
ニットを起動すると、パワーON処理エラーが表示されます。エラーが表示されたときは、設備Bの
非常停止スイッチを解除するか、フィーダーテーブルカバーを閉じてください。
3台連結のとき、Bの安全装置が働くとAとCは下記の表に示す動作をします。
*2)延長コンベヤー(オプション)の外部開口部センサー がONのとき、A、B、Cは下表に示
す動作をします。
○：動作可 X：動作不可
3 4
1
2
3
4
4
3
○：動作可 X：動作不可
NPM-W2 EJM7DJ-SF-01N-00

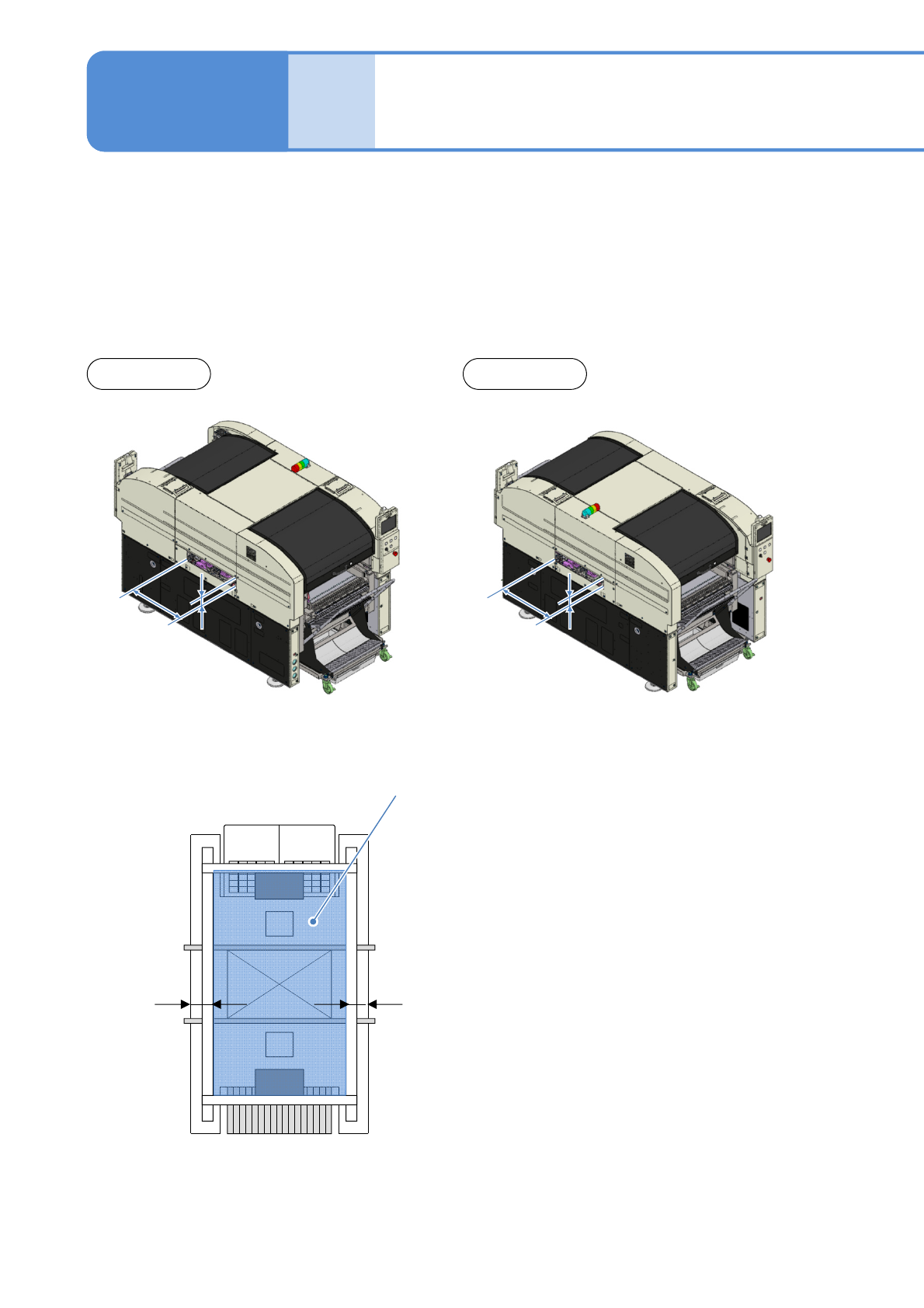

NPM-W2の左側と右側には、基板搬送の開口部があります。設備内の前後のヘッドが下図の範囲内を高速で
移動するため、開口部から設備内部に手などを入れると非常に危険です。お客様が準備される装置やコンベ
ヤーを連結するときは、必ず安全対策を行ってください。
前側 後側
安全管理
周辺装置との連結時の
お願い 1
1-3-3
1-3-3-1
125 mm
125 mm
ヘッド可動範囲
622 mm
102 mm
622 mm
102 mm
