NPM-W2 EJM7DJ-MB-14M-00
14-3-4
●取り外した固定ブラケットは保管すること。
●ブラケット：6か所
3

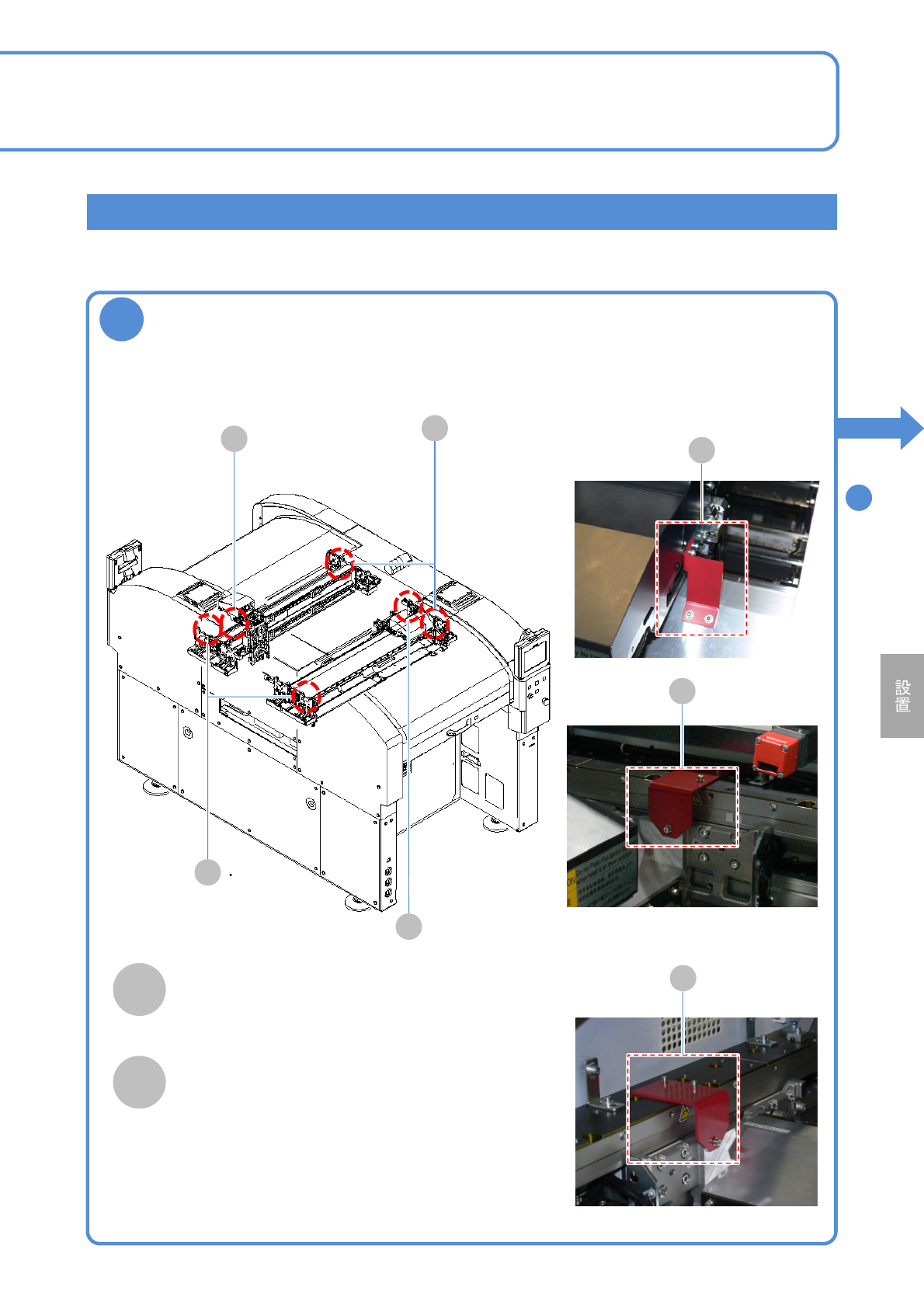

固定用ブラケット (赤色) を取り外す
X軸固定用ブラケット(2か所)
Y軸固定用ブラケット(4か所)
A
A
B
B
手順
へ
4
A
B
B
B
共通
A
NPM-W2 EJM7DJ-MB-14M-00
14-3-5
4

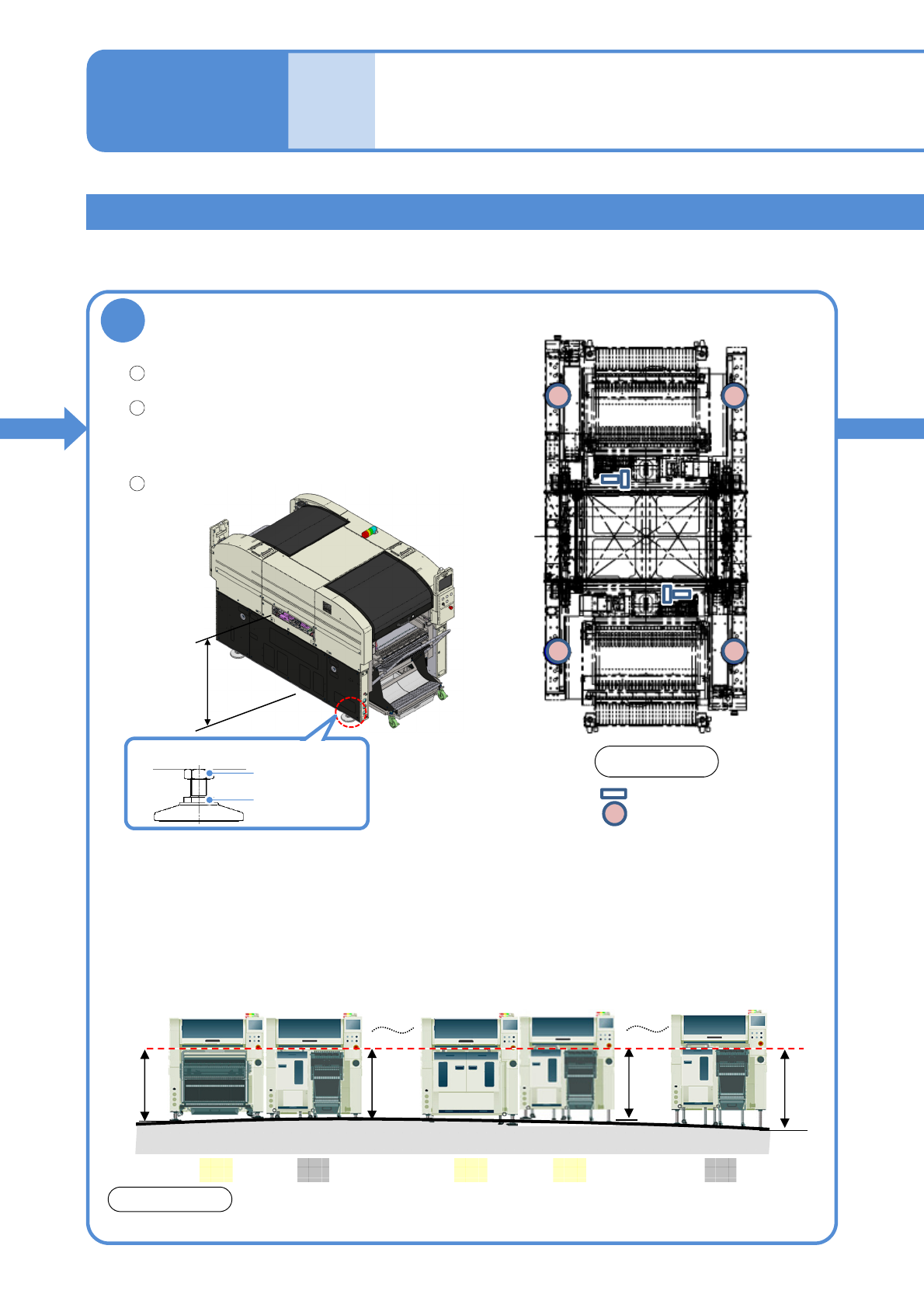

水平出しをする
水準器を右図の位置に設置する。
●水準器：4か所
調整ボルトで水平に調整する。
●1目盛(0.02 mm/m)以下になるように
する。
●調整ボルト：4本
ロックナットで固定する。
据え付け後も、半年に一回は水平確認することをお勧めします。
お願い
水準器の設置位置
アジャストボルト位置
基板搬送高さ
900～920 mm
設置 ３
1
2
3
前側
共通
メンテナンス
編
14-3
ロックナット
調整ボルト
■基板搬送高さについて
●NPM-W2 の標準基板搬送高さは、900 ～ 920 mmです。
●ライン化したすべてのNPM-W2 の基板搬送高さが、 900 ～ 920 mmにならない可能性がある場合は、
営業担当またはサービスに事前にご相談願います。
●お客様工場の床の状態により、生産ラインの基板搬送高さが下図のように変化する場合があり、下
図#2, #15 では、交換台車を正常に接続できない可能性があります。
900
mm
885
mm
920
mm
床面
基板
搬送高さ
#1 #2 #7 #8 #15
940
mm
NG NGOK OK OK
NPM-W2 EJM7DJ-MB-14M-00
14-3-6
角度を調整し、調整用
ボルトを締める
●推奨締付けトルク：3.0 N・m
5
シグナルタワーの角度を調整する
六角レンチ(3 mm)で
調整用ボルトを緩める。
調整用ボルト
後側
1
2
シグナルタワーは、
出荷時は横置きです。
お知らせ
