NPM-W 2 EJM7DJ-MB-14M-00 14-3 -7
NPM-W2 EJM7DJ-MB-14M-00
14-3-6
角度を調整し、調整用
ボルトを締める
●推奨締付けトルク：3.0 N・m
5
シグナルタワーの角度を調整する
六角レンチ(3 mm)で
調整用ボルトを緩める。
調整用ボルト
後側
1
2
シグナルタワーは、
出荷時は横置きです。
お知らせ
NPM-W2 EJM7DJ-MB-14M-00
14-3-7
NPM-W2 EJM7DJ-MB-14M-00

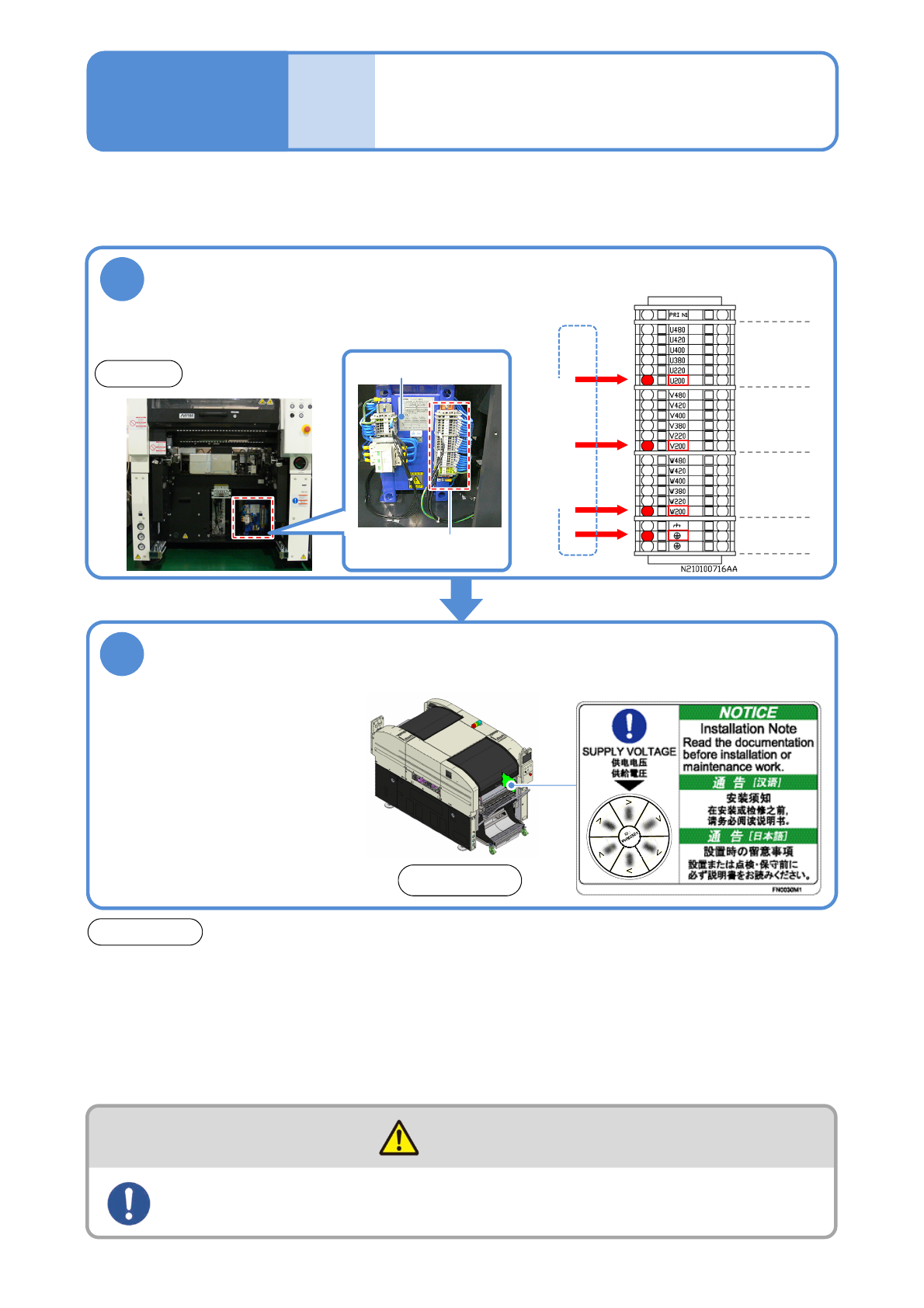

主電源
の接続
14-4-1
1次側と設備側の
電圧の確認
メンテナンス
編
14-4-1
設備側の電圧設定が、工場の1次側電源と同じであることを確認してください。
●当社から出荷したときは、お客様と取り決めた設定になっています。
トランス電源タップの電圧を確認する
(例.AC 200Vのとき)
1
供給電圧表示ラベルの電圧を確認する
2
●AC 290 V以上 (AC 380 V以上
のタップ) で使用するときは、
アースと各相間がAC 290 V以
下であり、給電側がスター結
線でN (ニュートラル) 端子が
アースと接続されていること
を確認する。
●L10のケーブルが接続されているタップを確認する。
ご注意
●1次電源入力のタップを切り替えるときは、工場側の1次電源電圧とタップ切り替え電圧が同じであ
ることを確認してください。メイントランスが発熱して、故障の原因になります。
●工場側ブレーカーは単独で使用してください。また、電気工事をするときは、仕様書で定格消費電
力をご確認の上、電気工事会社にご相談ください。他の設備と併用すると発熱による、火災の原因
になります。
●主電源がOFFでも、主電源の1次ラインまでは電源が供給されていますので、注意して作業してくだ
さい。
前側
アース
V：第2相
W：第3相
U：第1相
■トランス電源タップの配線図(一部)
1次電源電圧(工場側)
警告
電源やエア源の設備への接続は、設置作業の最後に行う
前側
トランス
電源タップ
トランス
