NPM-W2 EJM7DJ-MB-14M-00
14-9-2
周辺装置の仕様
接続する周辺装置に必要な仕様を説明します。
■ディスプレイ
●解像度 ： 1024 × 768 以上
●表示色 ： 約1677万色以上
●映像入力信号 ： アナログRGB
●接続ケーブル ： 長さ 5 m以下
R, G, B各信号線が75Ω同軸ケーブルであるものを推奨します。

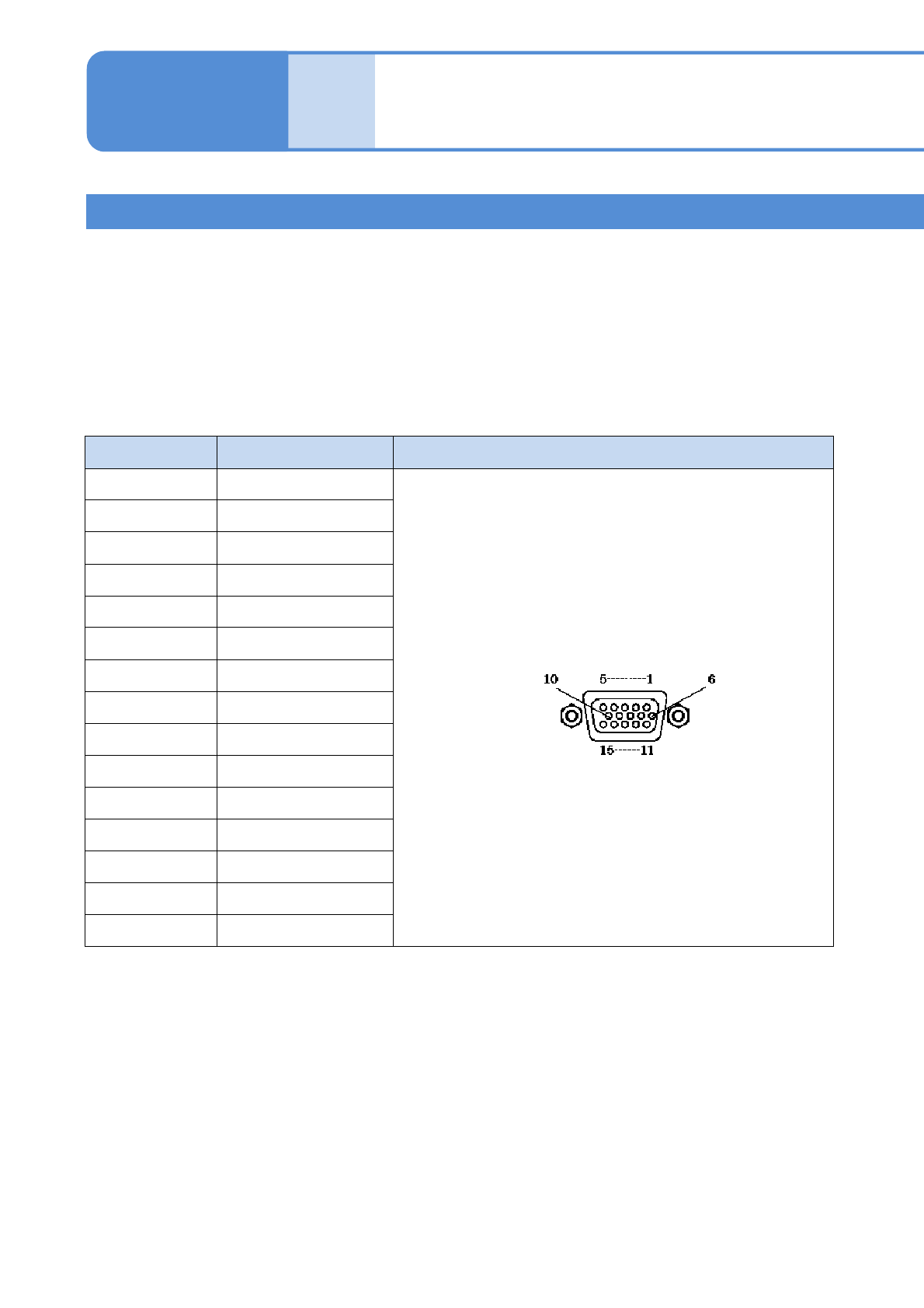

ディスプレイを接続する検査BOX側のMONITORコネクターの形状とピン配置は次のとおりです。
端子番号 信号名 ピンコネクション
1GRED
2 GREEN
3GBLUE
4NC
5GND
6GND
7GND
8GND
9 VP50
10 GND
11 NC
12 SDA-10
13 GHSYNC+10
14 GVSYNC+10
15 SCL-10
コネクター：ミニD-sub15ピン (メス)
■キーボード
●言語 ： 英語または日本語
●対応OS ： Windows XP
●接続インターフェース ： USB 1.1 / 2.0
●接続ケーブル ： 使用するキーボードのUSB規格に対し認証されたもの
長さ 5 m以下
※検査BOXのUSBコネクターから取り出せる電源電流は最大500 mA(DC+5 V)です。
メンテナンス
編
14-9
2D検査ヘッド(オプション) 2
NPM-W2 EJM7DJ-MB-14M-00
■マウス
●対応OS ： Windows XP
●接続インターフェース ： USB 1.1 / 2.0
●接続ケーブル ： 使用するマウスのUSB規格に対し認証されたもの
長さ 5 m以下
※検査BOXのUSBコネクターから取り出せる電源電流は最大500mA(DC+5V)です。
■ネットワーク
●LAN方式 ： IEEE802.3ab(1000BASE-T)
接続ケーブル、ネットワーク機器は上記規格に適合するものを使用してくだ
さい。
14-9-3
NPM-W2 EJM7DJ-MB-14M-00
14-9-4
周辺装置の接続
周辺装置の接続方法について説明します。
1
ディスプレイを接続する
検査BOXのMONITORコネクターについているコネクター
キャップをはずして、モニターケーブルのコネクターを接
続します。
ケーブル側コネクターのふたつのロックスクリューを締め
てコネクターを固定します。
MONITORコネクター
3
ネットワークを接続する
検査BOXのETHERNETコネクターのコネクターカバーを開き、
RJ-45ジャックにイーサーネットケーブルを接続します。
LWSが接続されているネットワーク以外には接続しないで
ください。
ETHERNETコネクター
メンテナンス
編
14-9
2D検査ヘッド(オプション) 3
