NPM-W 2 EJM7DJ-MB-14M-00 14-9 -7 検査ヘッドの位置やコンベヤーの位置は目的に応じ フレキシブルに配置できます。 ■ ライン長を短くしたい はんだ検査 (SPI) と部品検査 (AOI) の NG 基板を ラインの終端の検査排出コンベヤ ーで、まとめて停止させ ます。はんだ検査 (SPI) にて NG と判断した 装着点やパターンは、装着も部品 検査 (AOI) も自動 的にスキッ プされます。 ■ リール…
NPM-W2 EJM7DJ-MB-14M-00
14-9-6
オプション機能 内 容 周辺装置
はんだ検査NG排出機能 NPM-W2から排出された基板の検査結果により、
OKの場合は通過、NGの場合は停止となるよう、
OK／NG信号を出力します。またコンベヤー上で確
認、もしくは修理や再確認のため基板を取り出した
とき、NPM-W2に次の基板を排出するよう要求信号
を出力する機能が必要です。
部品検査NG排出機能
再投入機能
『部品検査NG排出機能』とセットで動作します。
修理したNG基板を再投入し、再検査及び、対向
ヘッドで装着できなかった部品の再装着を行うこと
ができます。更に、NGで抜き取った基板は、バー
コード管理され、再投入の際にこのバーコードを読
み込むことで、トレース管理されます。
NGマップ表示機能 検査のNG箇所は設備の画面上でも確認できますが、
更に、部品検査のとき、NG箇所をパソコンの画面
上にも表示することができます。

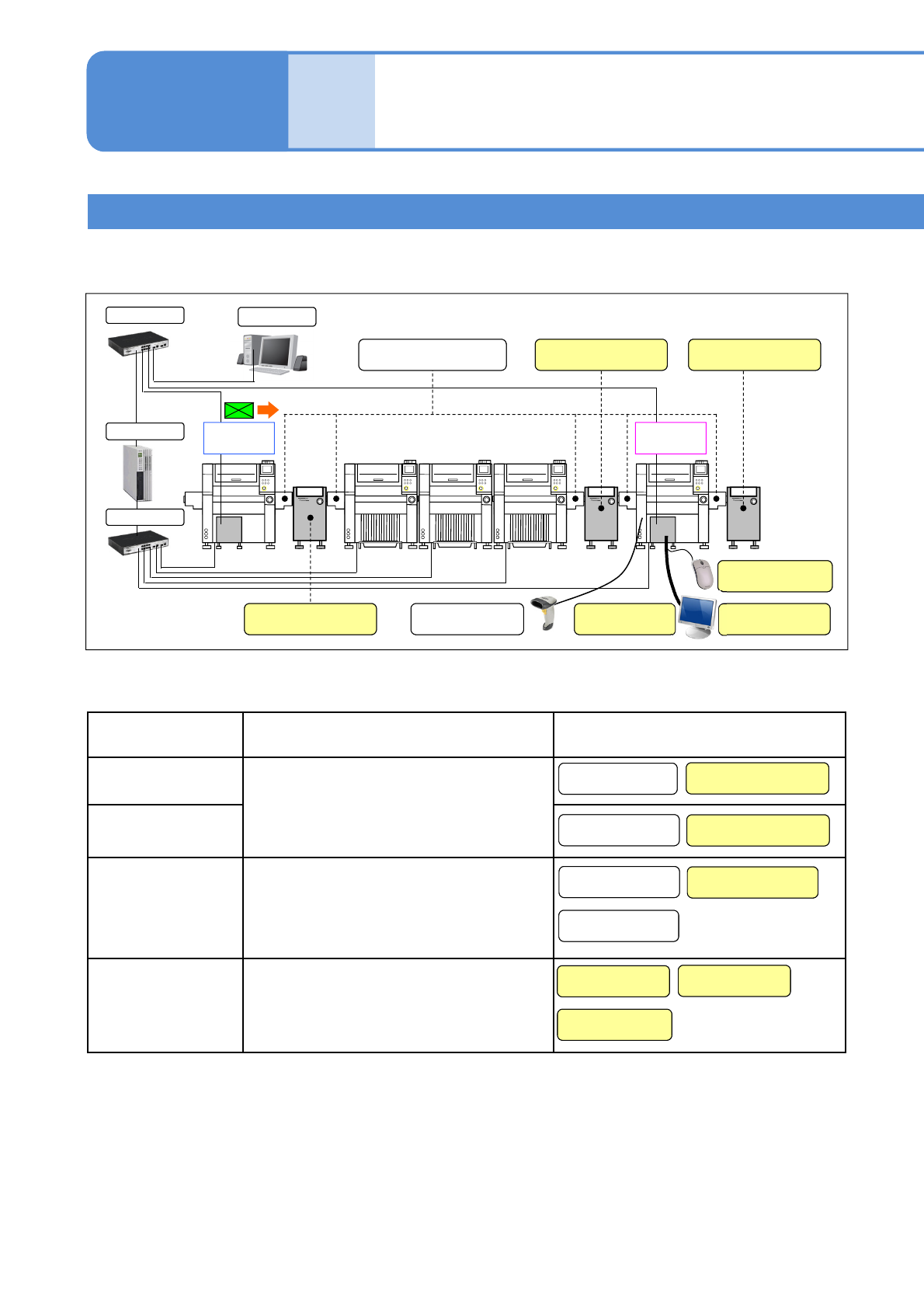

ライン構成
2D検査ヘッドを搭載した設備を含むラインの構成とそれに使用する装置について説明します。
•下記のオプション機能を使用する場合は、その機能に応じた必要な周辺装置を準備する必要があります。
※Customerが付記されている周辺装置はお客様にてご準備をお願いします。
メンテナンス
編
14-9
()
(3) 検査排出コンベヤー
(Customer)
(
)
(8) マウス
(Customer)
()
(6) ディスプレイ
(Customer)
()
(4) 再投入コンベヤー
(Customer)
(5) 有線スキャナー
()
(2) 検査排出コンベヤー
(Customer)
NPM-DGS
()
(7) 接続ケーブル
(Customer)
LNB
HUB
HUB
(1) 延長コンベヤー
はんだ検査
(SPI)
部品検査
(AOI)
(1) 延長コンベヤー
(1) 延長コンベヤー
()
(2) 検査排出コンベヤー
(Customer)
(5) 有線スキャナー
(4) 再投入コンベヤー
(Customer)
()
(3) 検査排出コンベヤー
(Customer)
(1) 延長コンベヤー
(7) 接続ケーブル
(Customer)
()
(6) ディスプレイ
(Customer)
(8) マウス
(Customer)
2D検査ヘッド(オプション) 4
NPM-W2 EJM7DJ-MB-14M-00
14-9-7

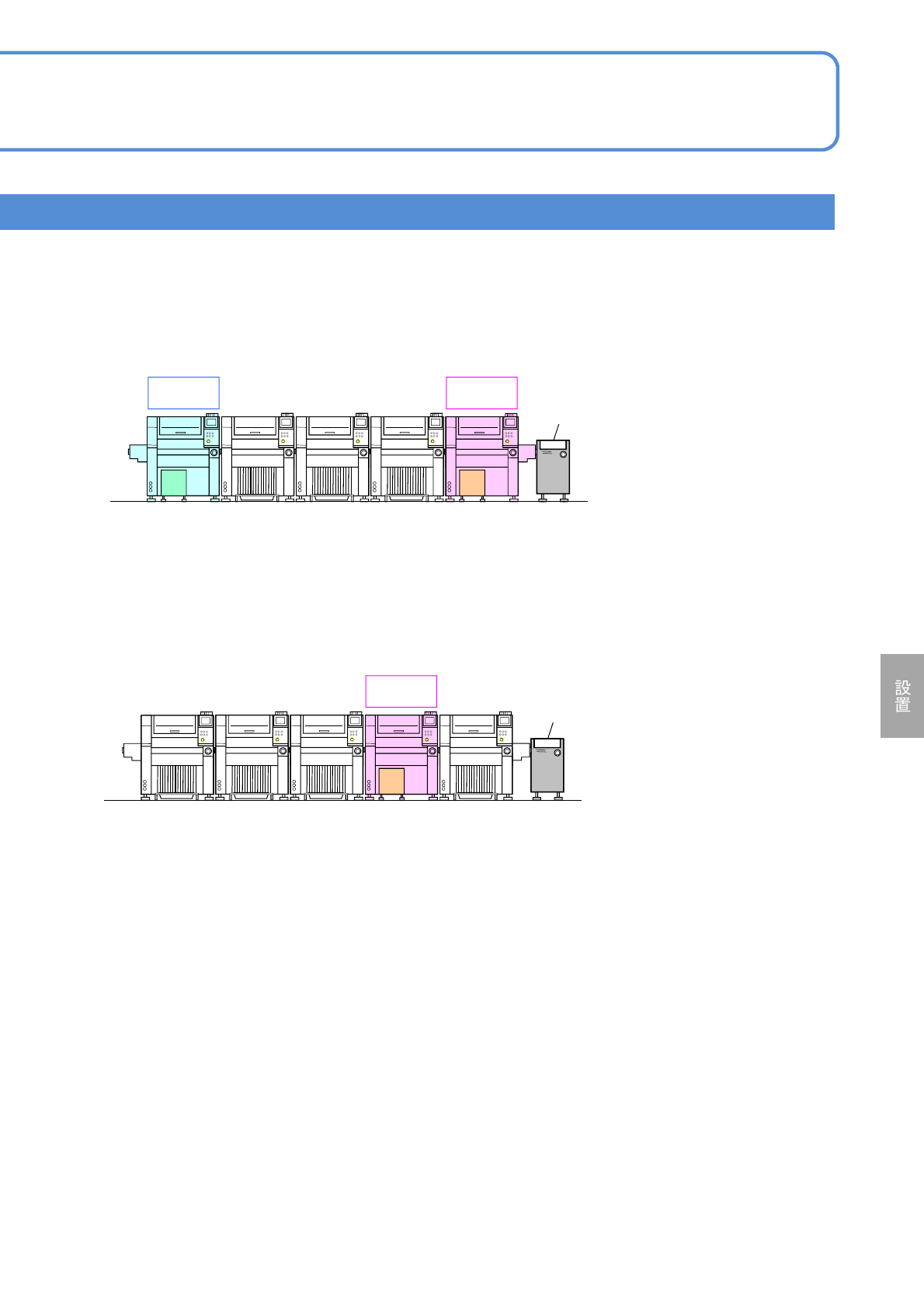

検査ヘッドの位置やコンベヤーの位置は目的に応じフレキシブルに配置できます。
■ ライン長を短くしたい
はんだ検査(SPI)と部品検査(AOI)のNG基板をラインの終端の検査排出コンベヤーで、まとめて停止させ
ます。はんだ検査(SPI)にてNGと判断した装着点やパターンは、装着も部品検査(AOI)も自動的にスキッ
プされます。
■ リールタイプとトレイタイプの二種類の部品に対し異物検査をしたい
異物検査は、指定した部品の下に異物が無いかを検査します。異物を発見したとき、指定した部品は装
着しません。よって、この部品は検査の対向ヘッド又は下流工程に配置する必要があります。リールタ
イプとトレイタイプが混在するときは、下記の配置にしてください。ただし、下流工程で装着した部品
の装着後の部品検査はできません。
はんだ検査
(SPI)
部品検査
(AOI)
部品検査
(AOI)
検査排出
コンベヤー
検査排出
コンベヤー
NPM-W2 EJM7DJ-MB-14M-00
14-10-1

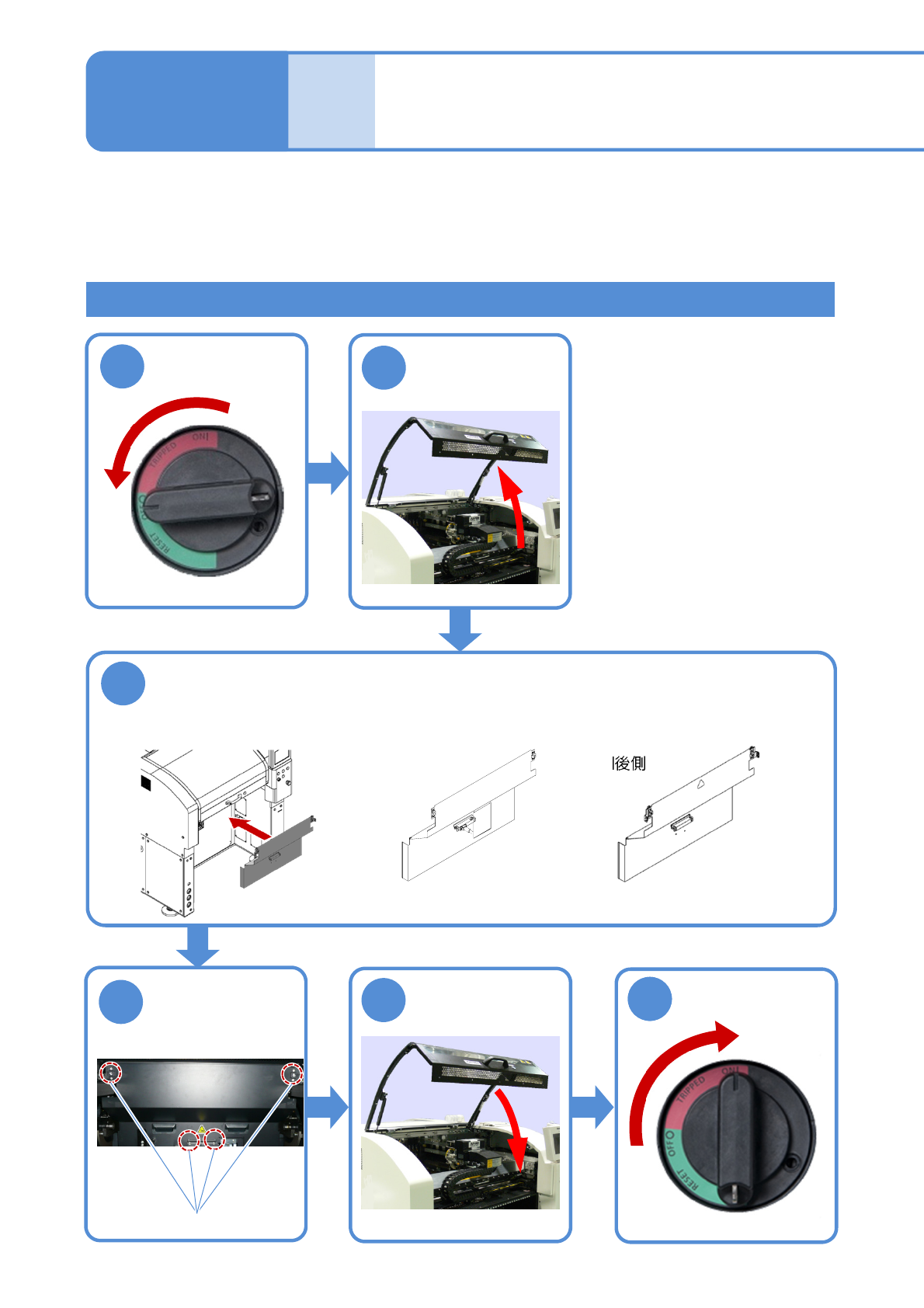

安全カバー(オプション)の取り付け
と取り外し
メンテナンス
編
14-10
この安全カバーは、交換台車やトレイフィーダーが不要なときに、装置開口部を塞ぎ安全を確保します。
安全カバーの取り付けと取り外し方法を前側の作業で説明します。
●作業時に交換台車(オプション)や、トレイフィーダーを取り外す必要があります。
(交換台車の取り外し→P.3-2、トレイフィーダーの取り外し→P.14-8)
●NPM-W用の安全カバーは使用できません。
●独立機種切り替え対応ユニットを取り付けた設備は安全カバーの着脱はできません。
1
2
3
安全カバー(オプション)を取り付ける
●本体側ドロワーコネクターと、安全カバー裏面のコネクターが勘合されるように注意しながら、
安全カバーを本体に取り付けます。
4
安全カバー前側の
ボルトを締め付け
る(計4個)
ボルト
5
取り付け方法
86
OFF
ON
■前側
■後側
(塗布ヘッド仕様、検査ヘッド
仕様、ヘッド無し仕様)
(塗布ヘッド仕様、ヘッド無
し仕様)
