NPM-W 2 EJM7DJ-SF-01N-00 1-8 -2 リニアモーターの位置 ■リニアモーターの構造（参考） ●機種によって多少異なりますが、基本的には同 じです。 固定子 可動子 鉄製コア ●固定子（永久磁石）の吸引力は、非常に強力です （軸によって異なり、最大 1 0 000 N ）。固定子同士、ま たは固定子と厚い鋼板がくっつくと、簡単には外せ ません。 ●鉄などの磁性体（工具、ジグ、ボルトなど）や腕 時計、携帯電話、磁気…
NPM-W2 EJM7DJ-SF-01N-00
リニアモーターの修理・廃棄
について
1-8-1
1-8
お客様ご自身での
取り外しや分解は禁止です
訓練を受けたサービスエンジニアが、専用ジグで行う必要があります。
必ず、専門の廃棄業者または当社にご相談ください。
廃棄のときは、
廃棄業者に本ページと次ページを渡してください
廃棄業者の事故を防止するため、廃棄作業の手順を知らせる必要があります。
■お客様へ…
取り外し・廃棄のしかた
脱磁を行う
●リニアモーターの固定子（永久磁石）表面をアセチレンガスバーナーで均一に加熱し、表面温度
が約1 000 ℃の状態で5分以上加熱する。
1
可燃物（周囲の樹脂パーツや配線など）を取り外す
（火災の発生を防ぐため）
産業廃棄物として処理する
磁力が軽減されていることを確認する
●磁力が10 mT以下であること、またはスチール尺などが強く吸引されないことを確認する。
2
3
4
心臓ペースメーカーを使用している人は、リニアモーターに近づかない
（けがのおそれ）
取り外しや分解は、
専門廃棄業者へ！
危険
作業中は金属類を身につけたり、近づけたりしない
（リニアモーターの強力な磁力で起こる引き込まれや手挟みなどによる、けがのおそれ）
●ピアス、ネックレス、時計、工具など
NPM-W2 EJM7DJ-SF-01N-00
1-8-2

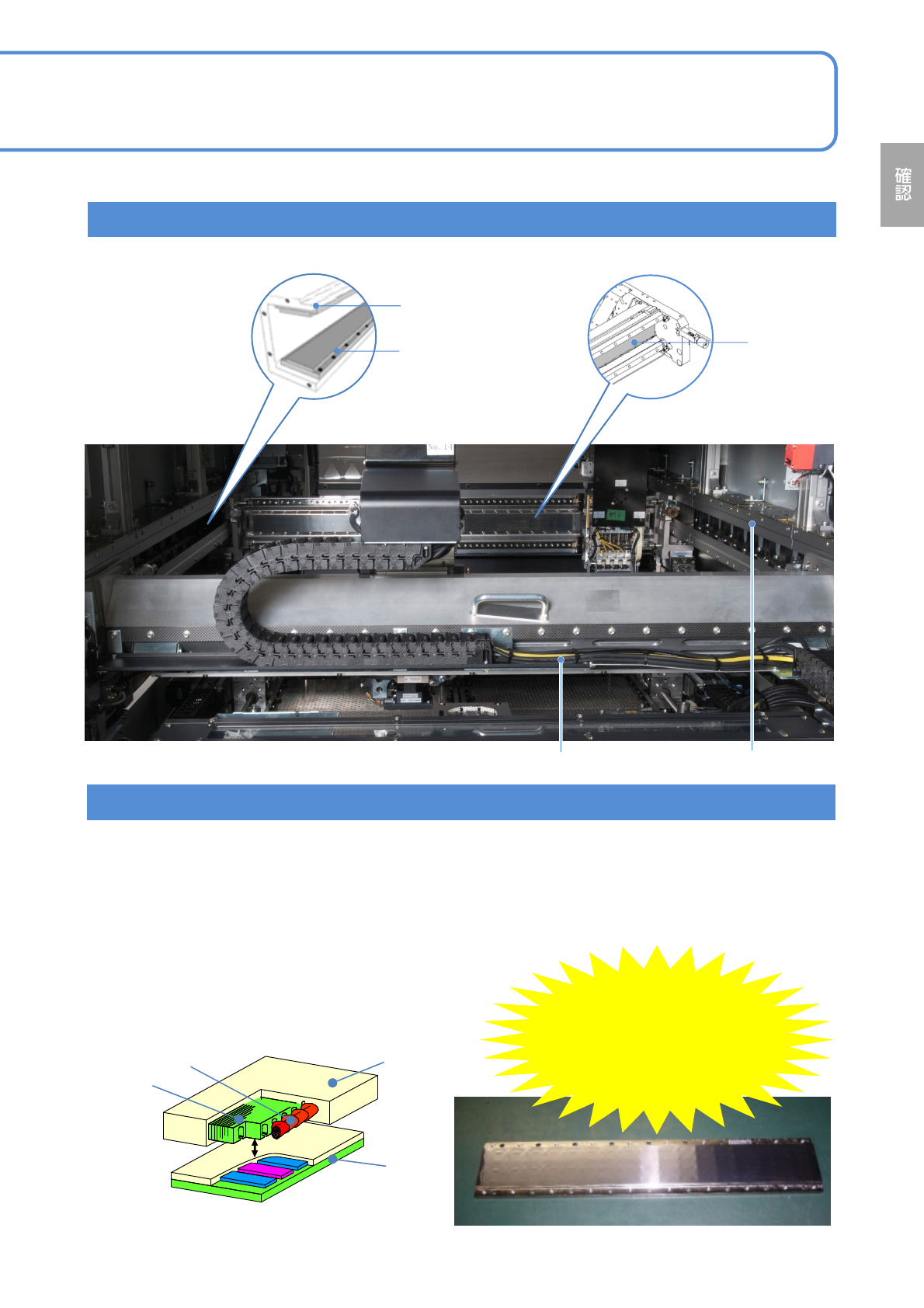

リニアモーターの位置
■リニアモーターの構造（参考）
●機種によって多少異なりますが、基本的には同じです。
固定子
可動子
鉄製コア
●固定子（永久磁石）の吸引力は、非常に強力です（軸によって異なり、最大10 000 N）。固定子同士、ま
たは固定子と厚い鋼板がくっつくと、簡単には外せません。
●鉄などの磁性体（工具、ジグ、ボルトなど）や腕時計、携帯電話、磁気カードなどの機器は、リニアモー
ターから40 mm以内に近づけないでください。
（固定子に磁性体が引き付けられて手や指を挟まれることによる、重傷のおそれ／強力な磁力による、
腕時計・携帯電話の故障や磁気カードのデータ破壊の原因）
●吸引力があるのは、固定子だけです。（可動子にはありません）
取り扱い上のご注意
磁力に注意！
（最大10 000 N）
コイル
Y軸リニアモーターX軸リニアモーター
Y軸上段固定子（磁石）
Y軸下段固定子（磁石）
Y軸リニアモーター X軸リニアモーター
X軸固定子
（磁石）
NPM-W2 EJM7DJ-SF-01N-00

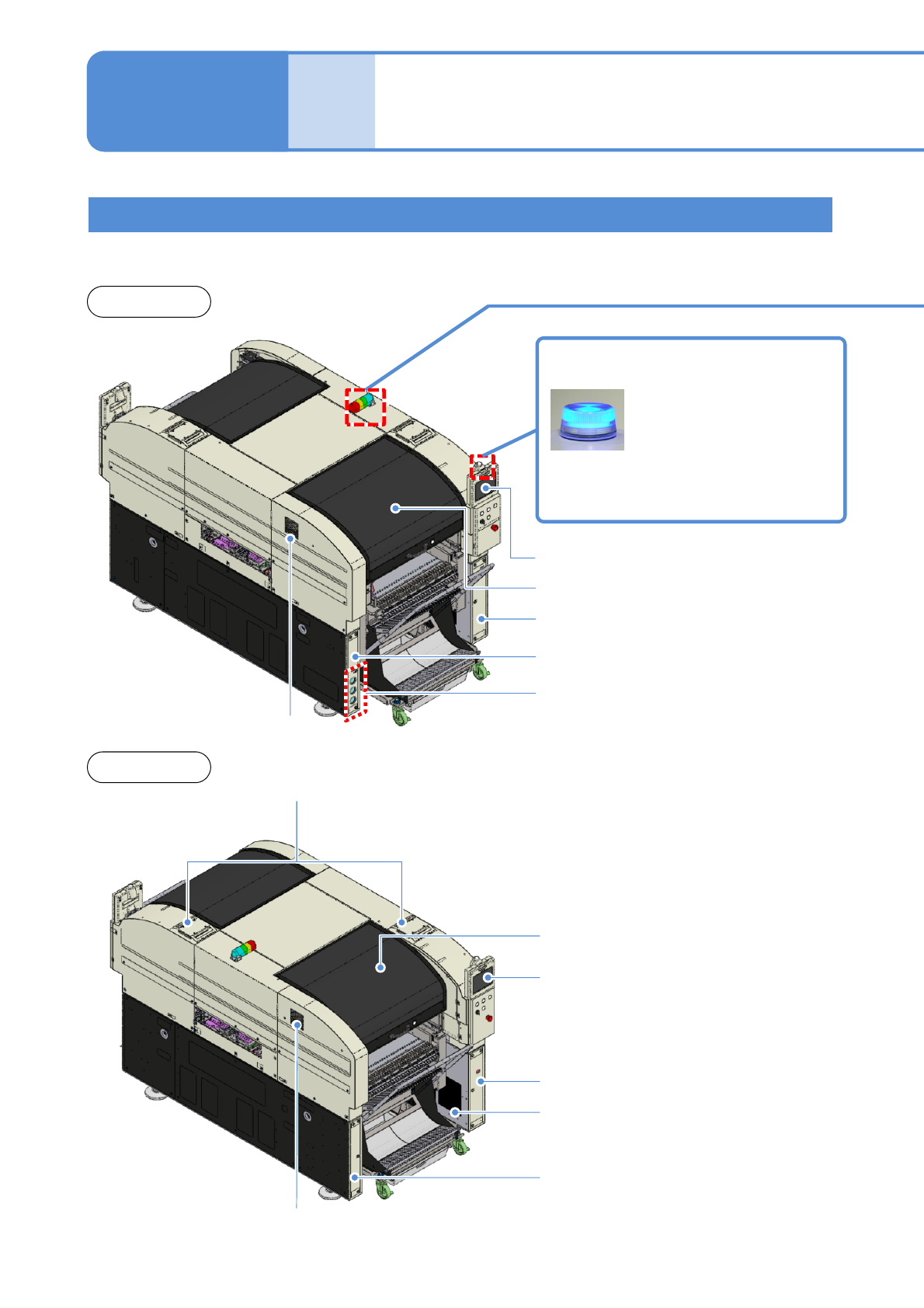

各部の
名前
外観図/操作ユニット
1-9-1-1
後側
外観図
1-9-1
前側
部品切れランプ
消灯:正常に自動運転中
点灯:部品切れ
点滅:部品切れ警告
吸気口
排気口
吸気口
安全カバー (前側)
タッチパネル (前側)
安全カバー (後側)
タッチパネル (後側)
圧力計カバー (後側)
電源カバー (後側)
各種圧力計
圧力計カバー (前側)
カバー (前側)
カバー (後側)
