NPM-W2 EJM7DJ-SF-01N-00
各部の
名前

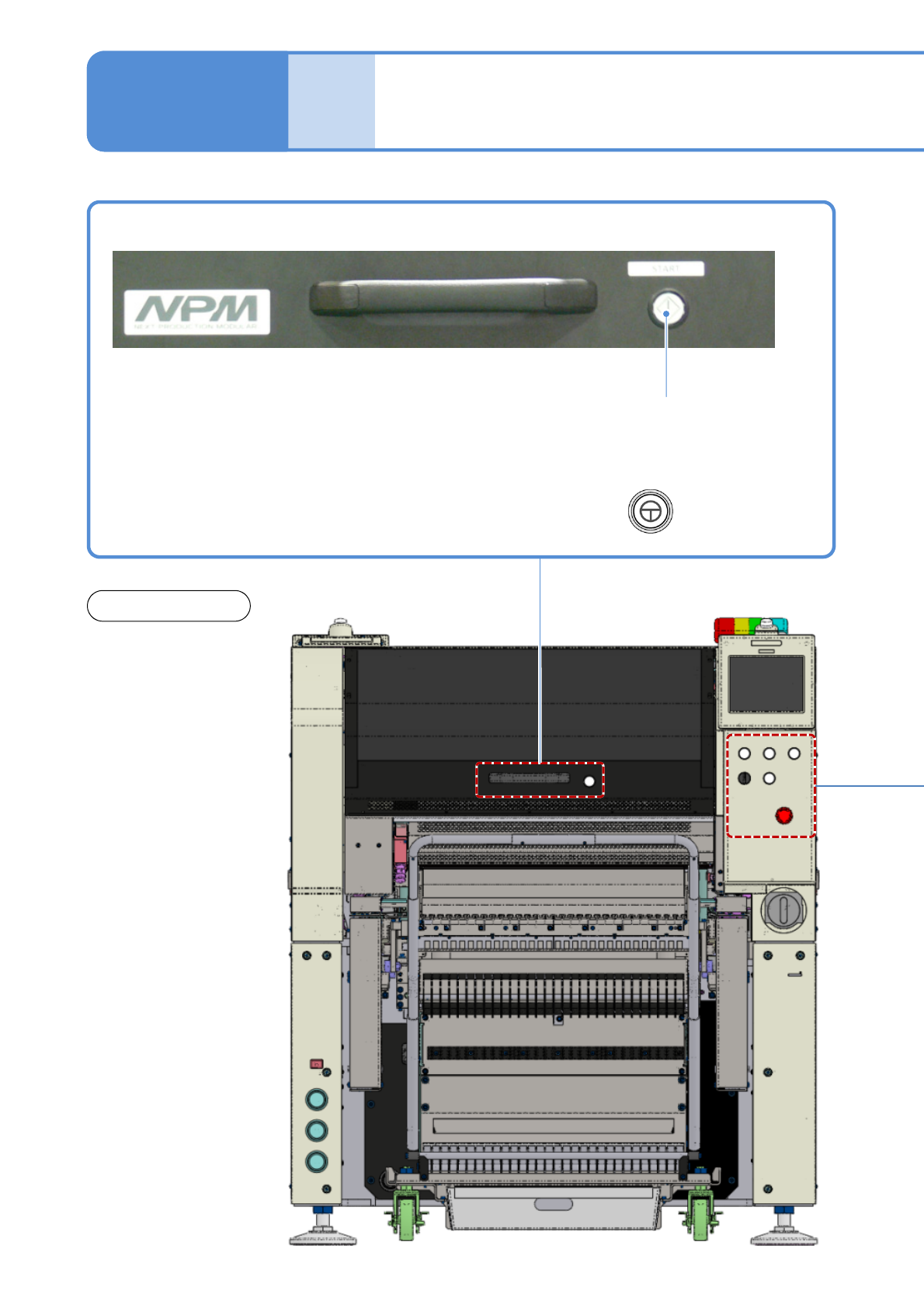

操作スイッチ部
1-9-2-1
前側・後側
1-9-2
START
生産を開始する。
●一時停止状態のときは、
生産を再開する。
● を押したまま押す。
NPM-W2 EJM7DJ-SF-01N-00
1-9-2-2
非常停止状態 解除状態
SELECT
前側または後側の操作スイッ
チ、およびタッチパネルの操
作を有効にする。
●有効であるときに点灯する。
ENABLING
スイッチを押したまま、設備
を動作させるためのスイッチ
やタッチパネルの操作ボタン
を押す。
(危険防止のため)
STOP
生産の一時停止(シングルス
トップ)や動作が伴う操作を停
止する 。
非常停止スイッチ
設備を非常停止する。
●解除するときは、時計方向
に回すと元に戻る。
(前側・後側 合計2か所)
EXCHANGE
交換台車の取り付け／取り外
しができる。
●交換可能であるときに点灯
する。
サーボスイッチ
モーターのサーボをON/OFF
する。
（設備動作指令の無効化）
●生産を始めるときは、ON
にする。
●設備の可動部内に手を入れ
て作業するときは、必ず
OFFにする。
NPM-W2 EJM7DJ-SF-01N-00
各部の
名前
主要ユニット 1
1-9-3-1
1-9-3
下受けブロックとピンで、基板の裏面を保持する。
基板コンベヤー
基板を搬入・クランプ・搬出する。
延長コンベヤー（シングル/デュアル）
下記の目的で連結するとき、設備の左右に延長コンベヤーを取り
付ける。
・長さが220 mmを超える基板を上流で待機させる。（上流に
設置）
・設備の可動部の安全距離を確保する。
●ライン先頭と後尾のNPM-W2に設置します。
供給部
装着する部品を供給する。
●後面側の供給形態は、設備仕様によって異なります。
シングルトレイフィーダー
（後側）
ツイントレイフィーダー
（後側）
13連供給ユニット
（後側）
交換台車
（前側・後側）
（デュアル）
基板ホルダー
（シングル）
（デュアル）（シングル）
