4-11
JO-109
2. Feeder Measurement
Program Type Setting List
Table D1-3
No Type Name
Measured
Models
Measurement
98
GT-24040-4 X 1_ORG / XY
GT-24040
Measurement of Origin and Feeder X/Y Offset
99
GT-24040-4 X 1_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
100
GT-28180-8 X 2_ORG / XY
GT-28180
Measurement of Origin and Feeder X/Y Offset
101
GT-28180-8 X 2_XY
Measurement of Only Feeder X/Y Offset
102
GT-28183-8 X 2_ORG / XY
GT-28183
Measurement of Origin and Feeder X/Y Offset
103
GT-28183-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
104
105
GD-28180-8 X 2_ORG / XY
GD-28180
Measurement of Origin and Feeder X/Y Offset
106
GD-28180-8 X 2_XY
Measurement of Only Feeder X/Y Offset
107
GD-28183-8 X 2_ORG / XY
GD-28183
Measurement of Origin and Feeder X/Y Offset
108
GD-28183-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
109
110
GT-38080-8 X 2_ORG / XY
GT-38080
Measurement of Origin and Feeder X/Y Offset
111
GT-38080-8 X 2_XY
Measurement of Only Feeder X/Y Offset
112
GT-38083-8 X 2_ORG / XY
GT-38083
Measurement of Origin and Feeder X/Y Offset
113
GT-38083-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
114
115
GD-38080-8 X 2_ORG / XY
GD-38080
Measurement of Origin and Feeder X/Y Offset
116
GD-38080-8 X 2_XY
Measurement of Only Feeder X/Y Offset
117
GD-38083-8 X 2_ORG / XY
GD-38083
Measurement of Origin and Feeder X/Y Offset
118
GD-38083-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
119
120
SL-48085-8 X 2_ORG / XY
SL-48085
Measurement of Origin and Feeder X/Y Offset
121
SL-48085-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
122
SL-48086-8 X 2_ORG / XY
SL-48086
Measurement of Origin and Feeder X/Y Offset
123
SL-48086-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
124
SL-48087-8 X 2_ORG / XY
SL-48087
Measurement of Origin and Feeder X/Y Offset
125
SL-48087-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
126
SL-48088-8 X 2_ORG / XY
SL-48088
Measurement of Origin and Feeder X/Y Offset
127
SL-48088-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
128
129
SL-44040-8 X 2_ORG / XY
SL-44040
Measurement of Origin and Feeder X/Y Offset
130
SL-44040-8 X 2_SPROCKET
Measurement of Origin and Feeder X/Y, Sprocket Offset
1005-001
4-12
JO-109
1005-001
2. Feeder Measurement
(4) Press the [Meas] button. The "Measurement" window opens.

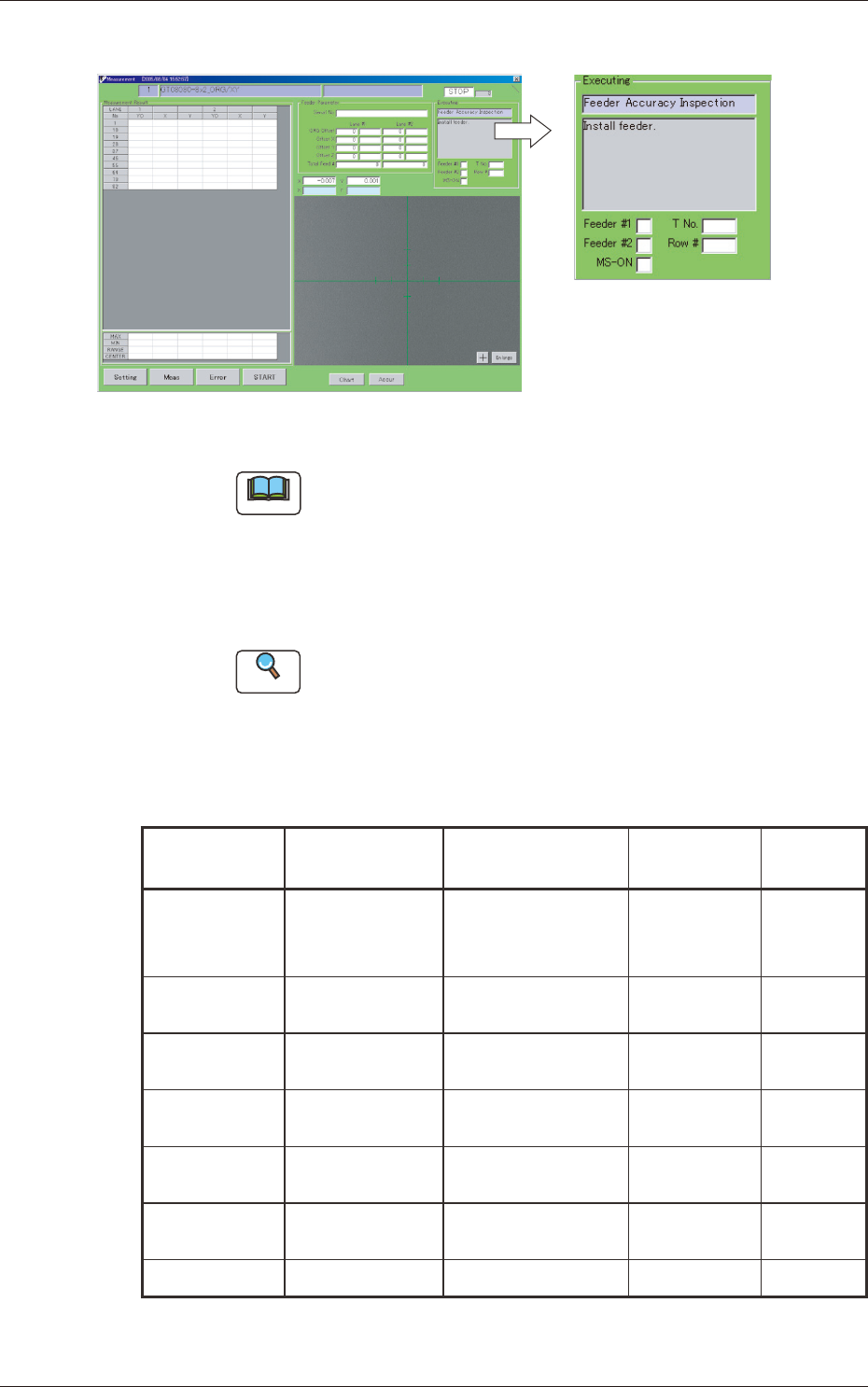

Fig. D10 "Measurement" Window
Note
(a) Use the following master tape respectively for each model.
(b) A master tape is required to be purchased for the
measurement.
Contact the marketing department or sales agency of
Hitachi High-Technologies for the details on the purchase
arrangements.
Reference
(a) Refer to "6. "Measurement" Window" in "Section 3" for
the details of the "Measurement" window.
(b) Refer to "2.4 Tape Guide and Support Suppressor" in the
instruction manual Tape Feeders for SIGMA-G4/G5 or
GXH Series for details.
Table D2
Models
Master
Tape JG Nos.
Part No.
Tape Width
Required
Q'ty
GT-*808*
GD-*808*
SL-4808*
JG-0009-12 KYH-M8601-00 8 mm
2 pcs.
GT-1216*
GD-1216*
JG-0009-16 KYH-M8603-00 16 mm
1 pcs.
GT-2432*
GD-2432*
JG-0009-17 KYH-M8604-00 32 mm
1 pcs.
GT-4456*
GD-4456*
JG-0009-18 KYH-M8605-00 56 mm
1 pcs.
GT-7200*
GD-7200*
JG-0009-20 KYH-M8610-00 72 mm
1 pcs.
GT-8800*
GD-8800*
JG-0009-21 KYH-M8611-00 88 mm
1 pcs.
GT-2404* JG-0009-22 KYH-M8612-00 4mm
2 pcs.
4-13
JO-109
1106-002
2. Feeder Measurement
(5) Attach the master tapes to the tape feeder and set the feeder on
the adjustment base of the jig.
Master Tapes

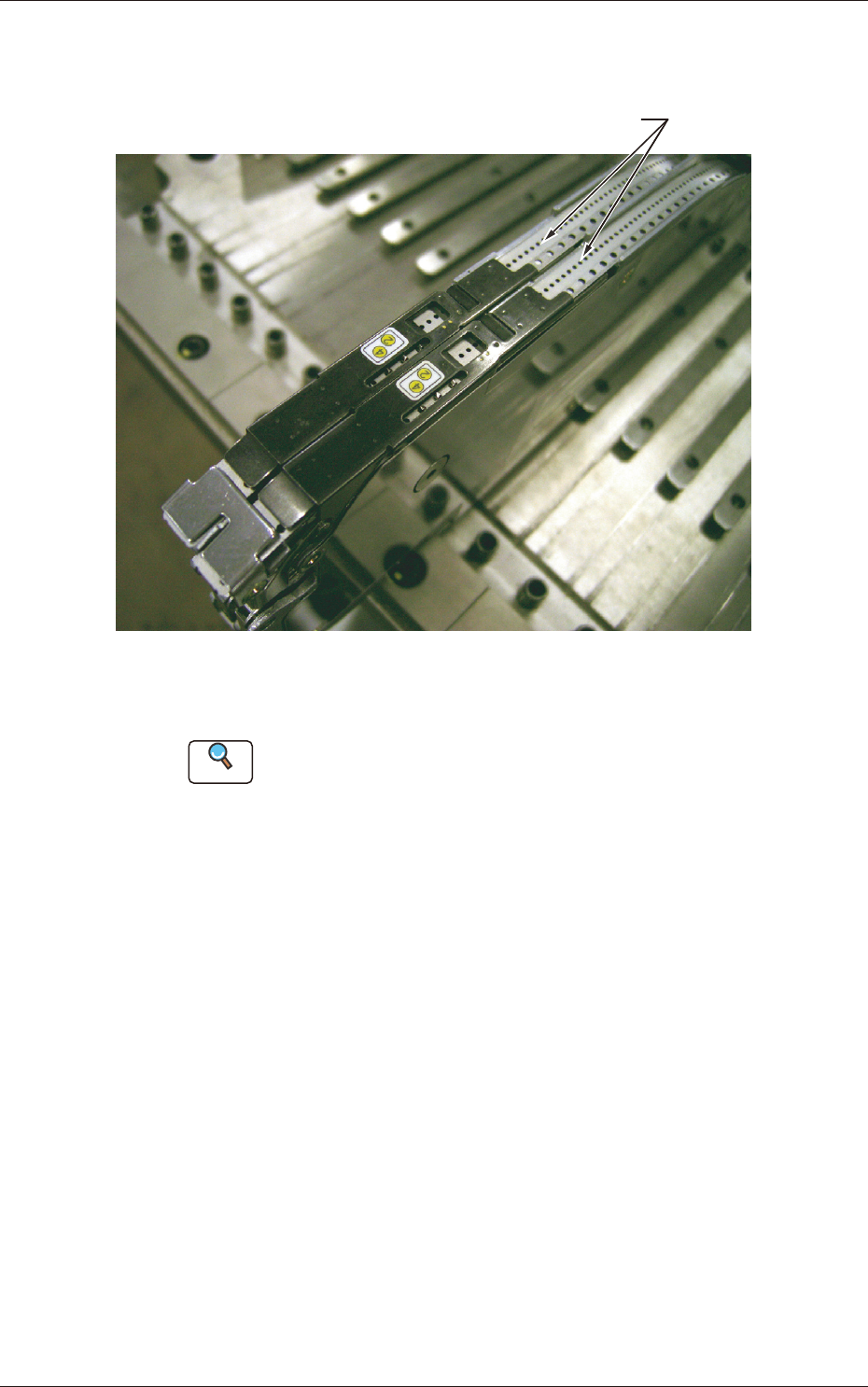

Fig. D11 Master Tape Setting (For 8 mm Tape Feeder)
Reference
Refer to "2.3 Attachment and Detachment of Master Tapes" in
"Section 4" for how to attach the master tapes.
