1.2.7 对该 CAD 进行整理 . 整理出的 CAD 档有六部分组成 . 依次为 : 元件名 称 , X 坐标 , Y 坐标 , T/B 面 , 料号 .
1.2.6 料號的取代.
因为CAD档中的料号对应生成Library库.为了减少较多的重复性动作,以减少做
程式的时间.针对电阻,电容同种型号不同料号的情况,采取了用一个固定的料号取
代同种型号电阻,电容料号的措施.
720??????0??取代为C0402
720??????2??取代为C0603
720??????3??取代为C0805
730??????0??取代为R0402
730??????2??取代为R0603
730??????3??取代为R0805

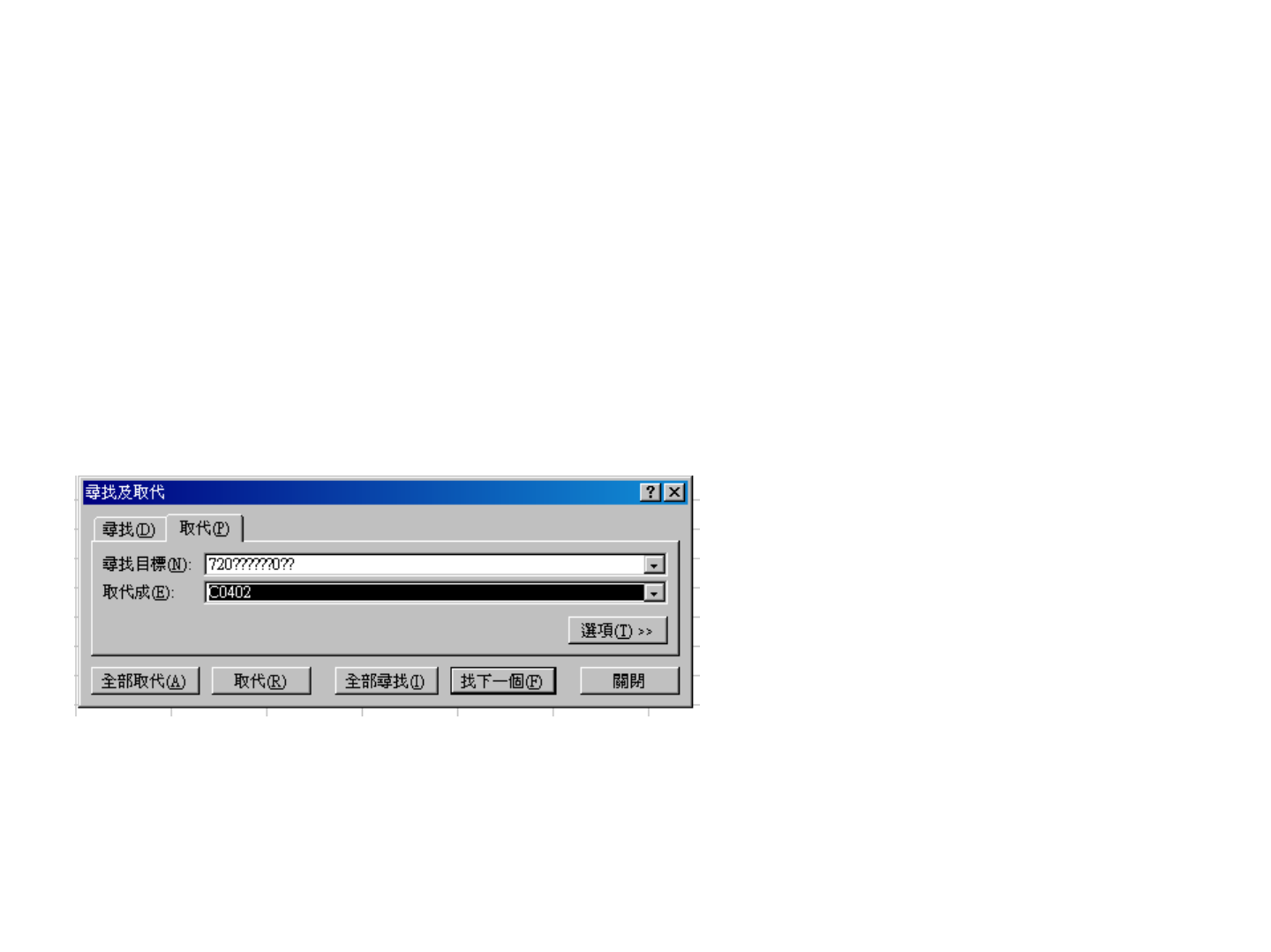

如图.把CAD中相应的料号做相應的取代.
1.2.7 对该CAD进行整理.整理出的CAD档有六部分组成.依次为:元件名
称, X坐标, Y坐标, T/B面, 料号.
1.3 另存为AOI文档.
档案名称为:”机种名+.AOI”,档案类型为:文本文档/文本档.另存为AOI文档在程
式路径下相应文件夹.之后生成的程式及相关文件也放在该文件夹下.
