4. 產生多連板元件資料 4.1 輸入多連板資訊 . 4.1.1 填入行數和列數 . 在編輯完元件資料后 , 要產生多連板元件資料 . 點擊 ” 下一步 ” 填入多連板信息 . 行数 : 横向数 , 板子的个数 ; 列数 : 竖向数 , 板子的个数 .
只显示正面元件.

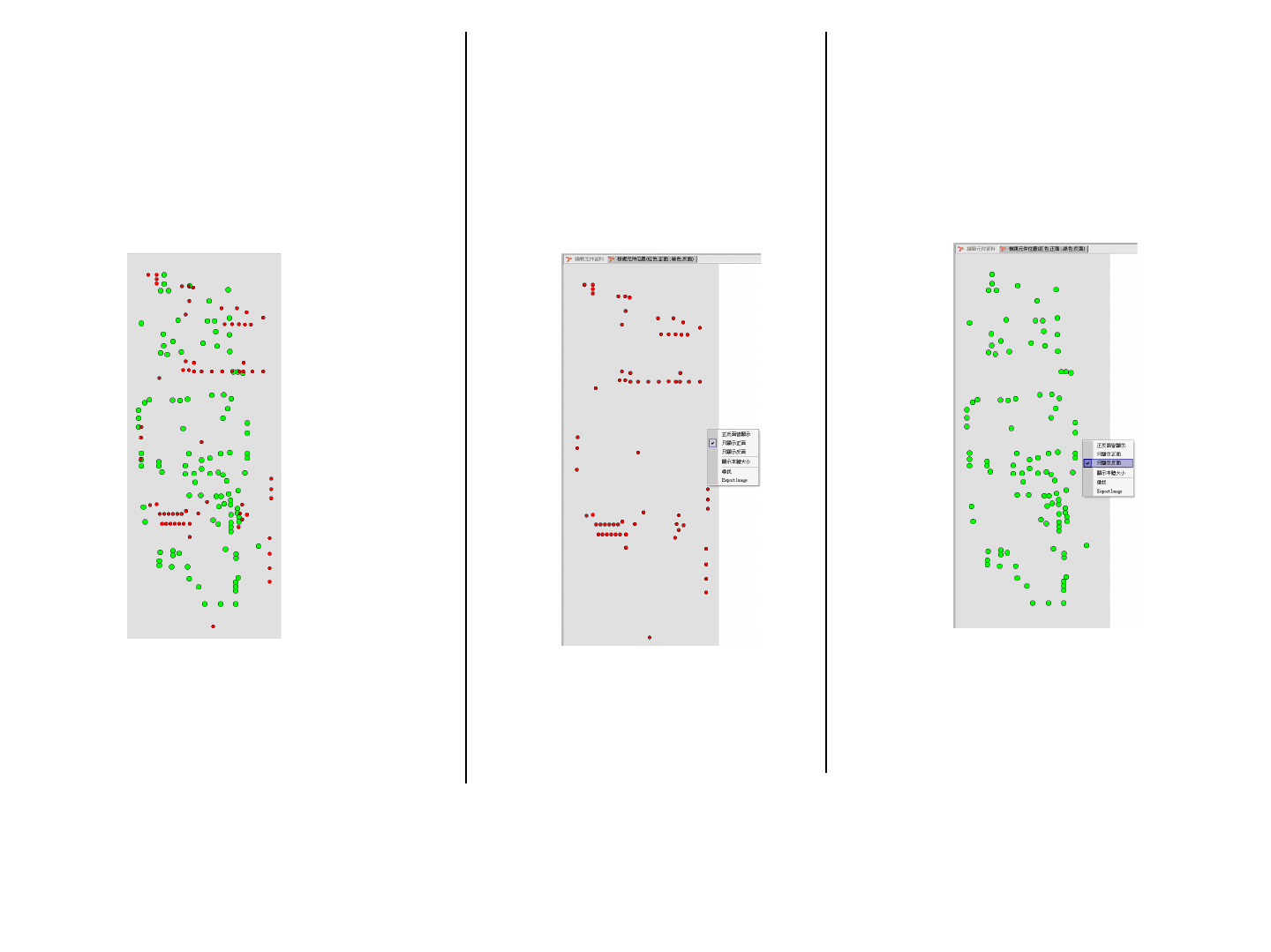

此时再检视元件位置时,
如图,正面和反面的元件位置重
合.正面元件为红色,反面元件
为绿色.
只显示反面元件.
这样就完成了对阴阳板的元件资料整理.
4. 產生多連板元件資料
4.1 輸入多連板資訊.

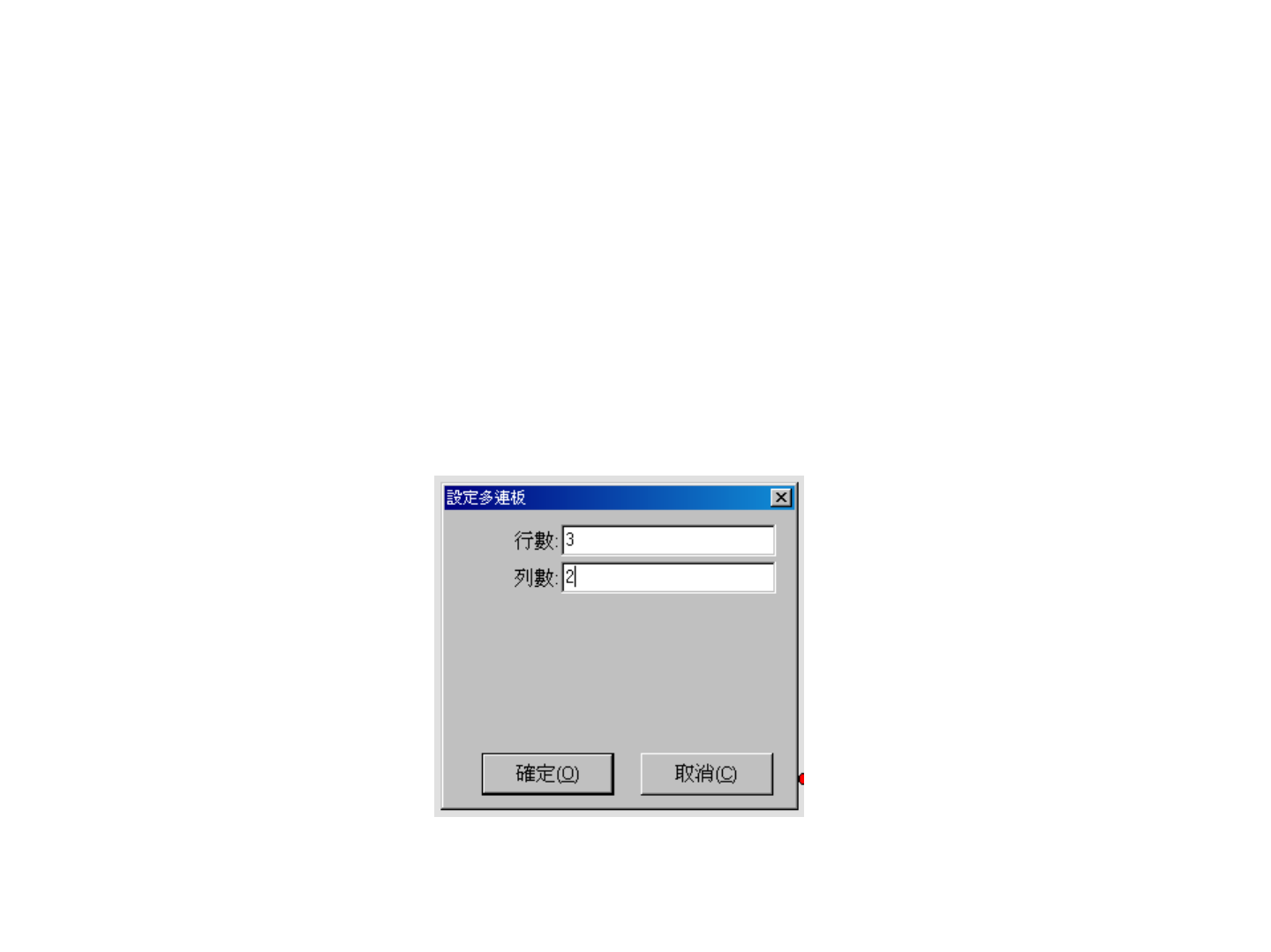

4.1.1填入行數和列數.
在編輯完元件資料后,要產生多連板元件資料.點擊”下一步”填入多連板信息.
行数:横向数,板子的个数;列数:竖向数,板子的个数.

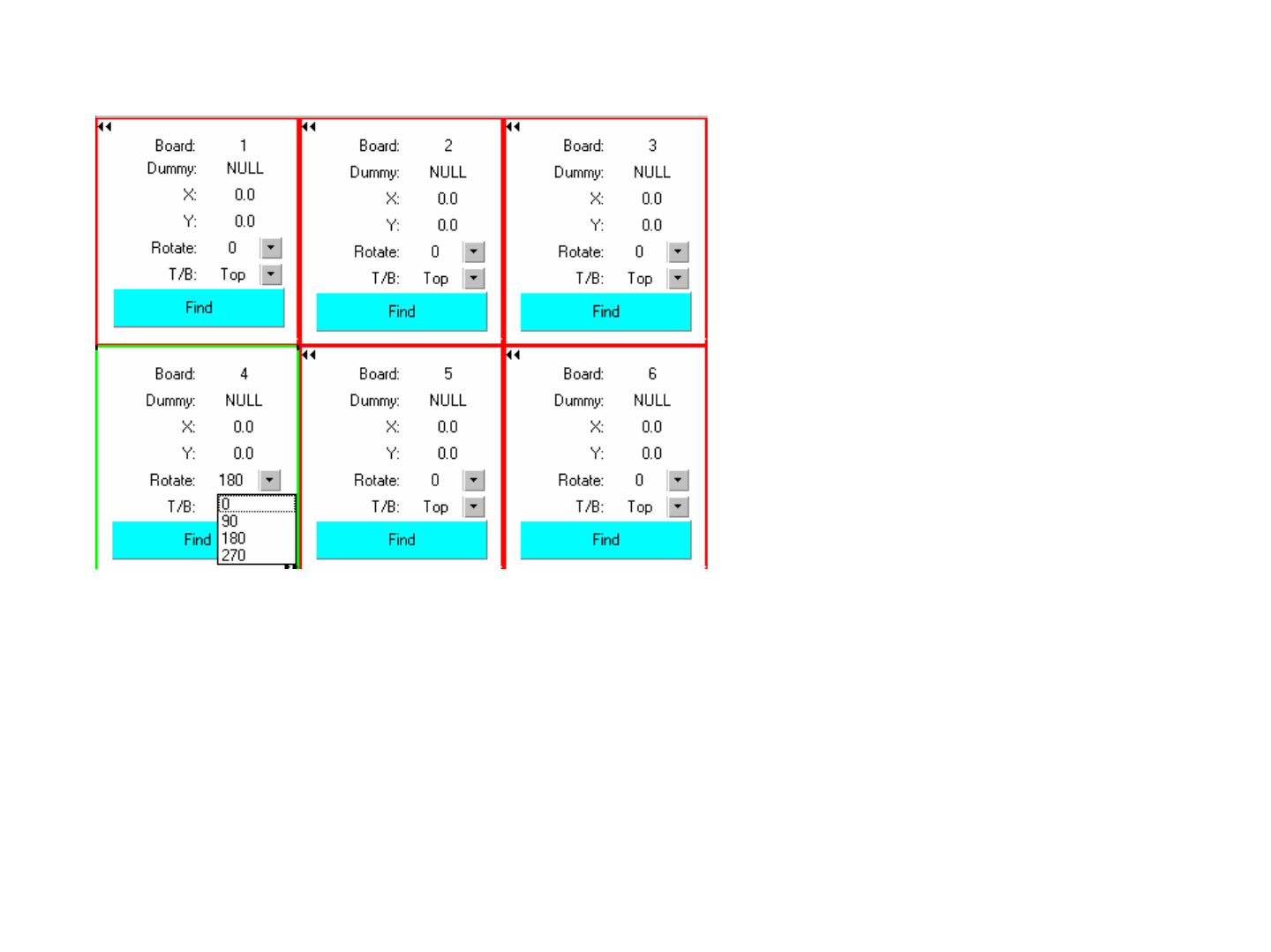

4.1.2 生成多連板視圖,根據角度与正反面對各板進行設定.
下面要尋找進板角度,定位元件.點擊第一個板的”Find”按鈕.進入尋找進板角度.
