精典德律AOI检测程式制作手册(全) - 第22页
a. 尋找第一定位元件 . b. 取得定位元件座標 . c. 尋找第二定位元件 . d. 取得定位元件座標 . e. 取得進板角度 .
4.2 取得進板角度

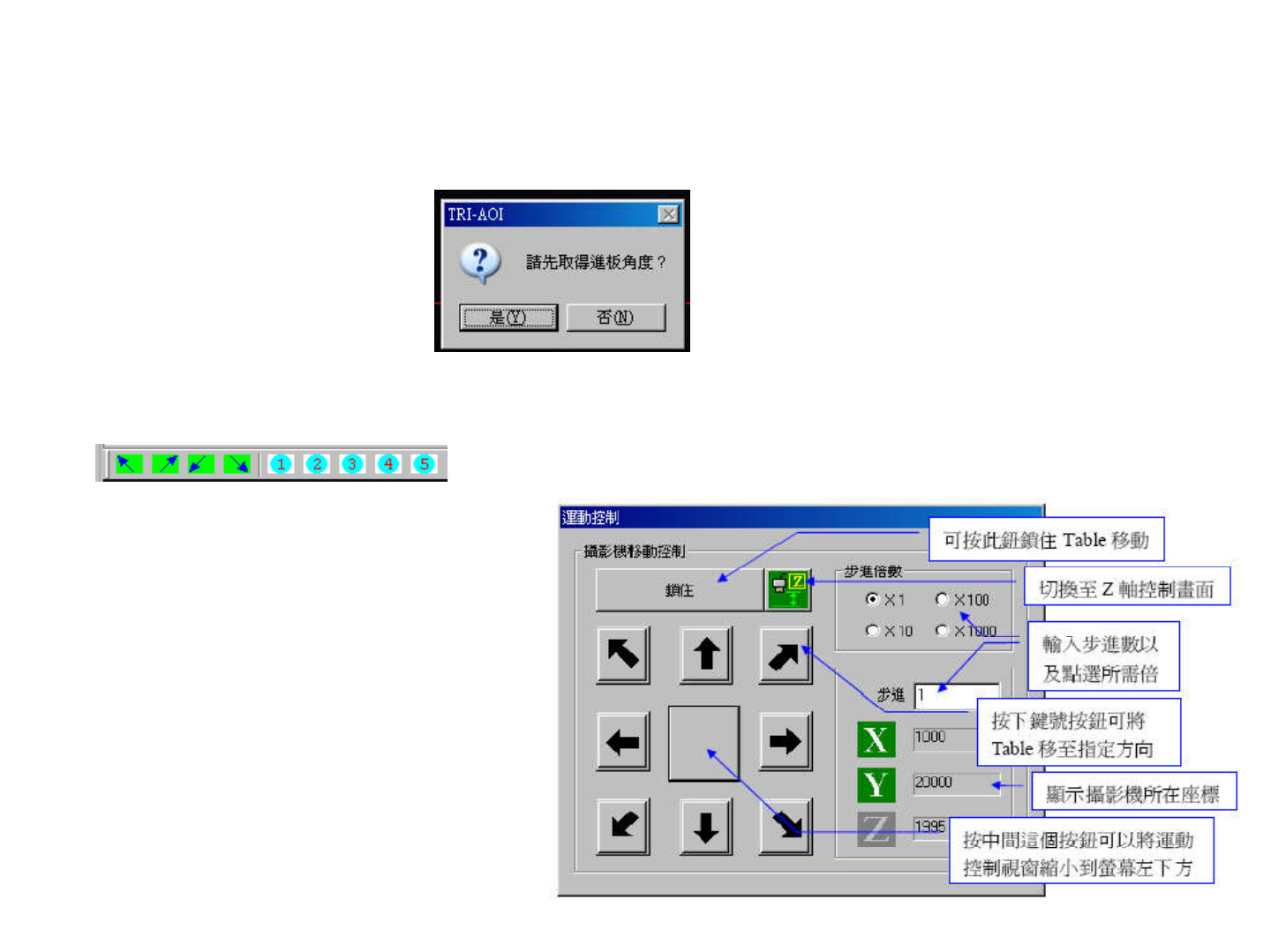

產生多連板視圖后,要尋找進板角度,設定定位元件.點擊第一個板的”Find”
按鈕.進入尋找進板角度.
選擇”是”,用五步實現取得進板角度.

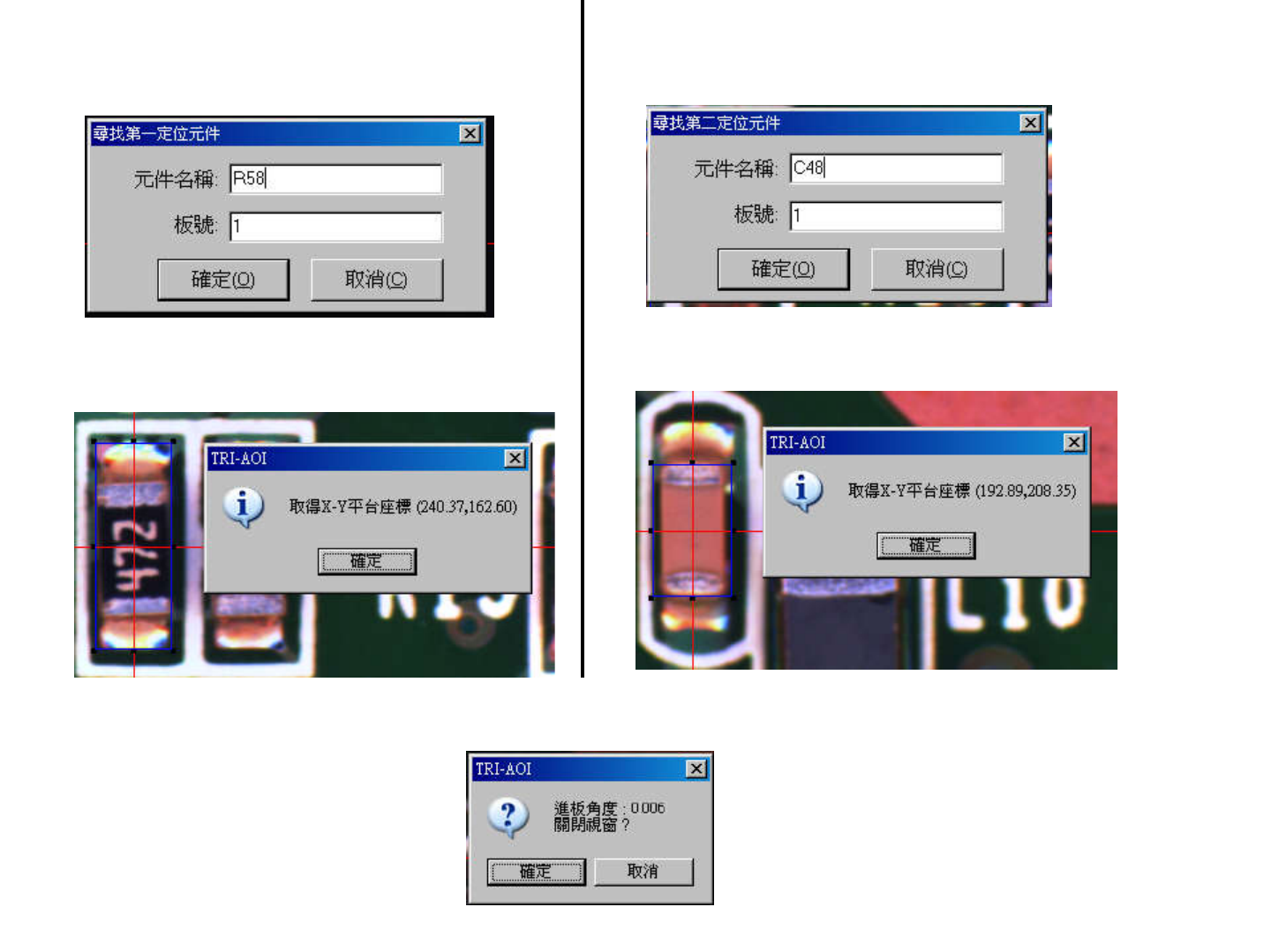

取得進板角度的五個步驟.
a.尋找第一定位元件.
b.取得定位元件座標.
c.尋找第二定位元件.
d.取得定位元件座標.
e.取得進板角度.
a.尋找第一定位元件.
b.取得定位元件座標.
c.尋找第二定位元件.
d.取得定位元件座標.
e.取得進板角度.

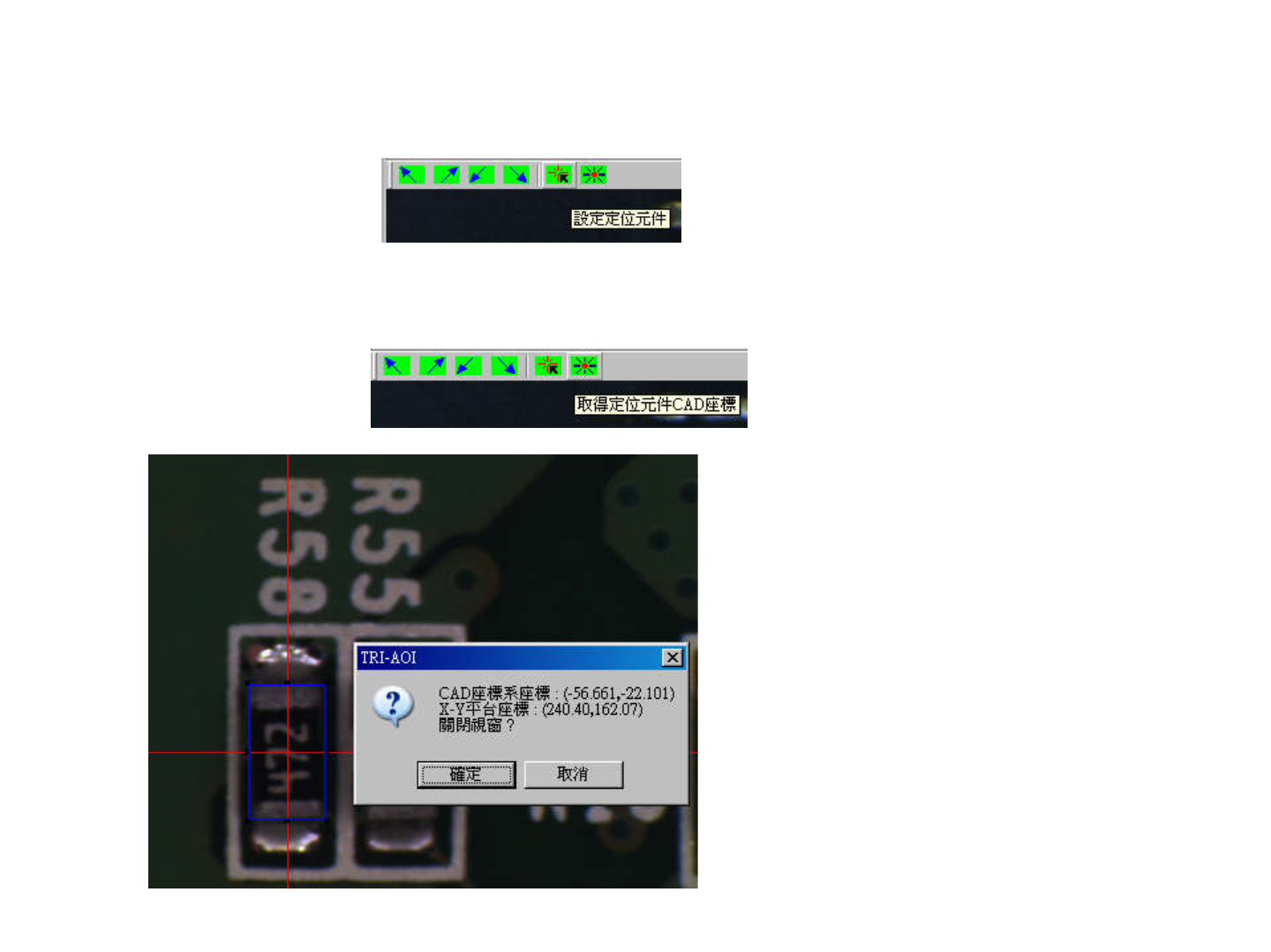

4.3尋找定位元件
4.3.1 取得進板角度之后, 開始設定定位元件.
4.3.2 把檢測框框中定位元件或是定位元件的PAD,點選”取得定位元件
CAD座標”圖標,來獲取定位元件的中心座標.
