4.3 尋找定位元件 4.3.1 取得進板角度之后 , 開始設定定位元件 . 4.3.2 把檢測框框中定位元件或是定位元件的 P AD, 點選 ” 取得定位元件 CAD 座標 ” 圖標 , 來獲取定位元件的中心座 標 .
a.尋找第一定位元件.
b.取得定位元件座標.
c.尋找第二定位元件.
d.取得定位元件座標.
e.取得進板角度.
4.3尋找定位元件
4.3.1 取得進板角度之后, 開始設定定位元件.
4.3.2 把檢測框框中定位元件或是定位元件的PAD,點選”取得定位元件
CAD座標”圖標,來獲取定位元件的中心座標.

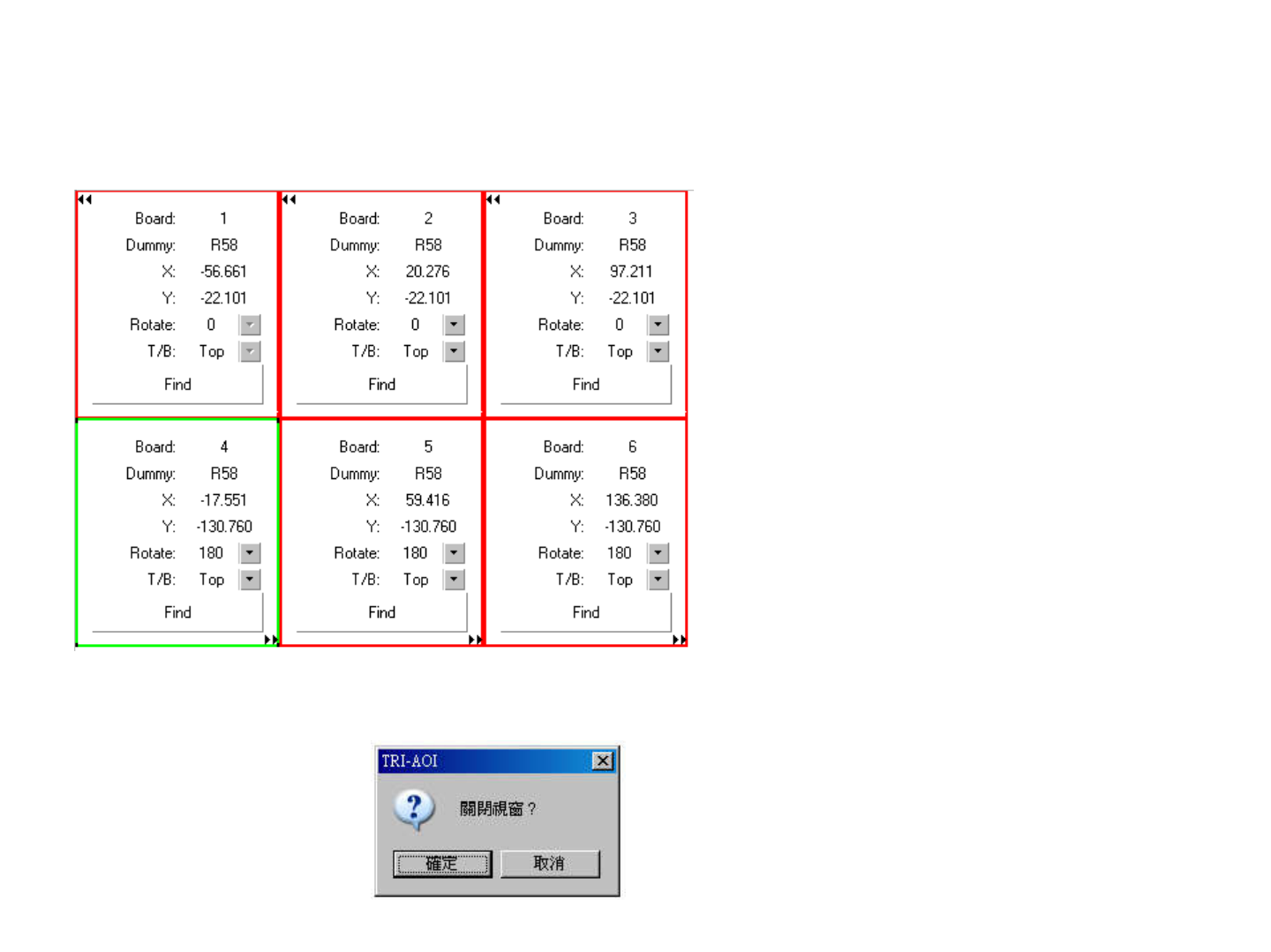

4.3.3 設定每一個小板的定位元件並取得元件座標.
在这里,六片板子是相同的,只需找第一,第三,第六片板子的定位元件,其余板
子的定位元件及坐标,系统会自动算出.
4.3.4 點擊”下一步”,在”關閉視窗”對話框中選擇”確定”.
