4.3尋找定位元件
4.3.1 取得進板角度之后, 開始設定定位元件.
4.3.2 把檢測框框中定位元件或是定位元件的PAD,點選”取得定位元件
CAD座標”圖標,來獲取定位元件的中心座標.
4.3.3 設定每一個小板的定位元件並取得元件座標.
在这里,六片板子是相同的,只需找第一,第三,第六片板子的定位元件,其余板
子的定位元件及坐标,系统会自动算出.
4.3.4 點擊”下一步”,在”關閉視窗”對話框中選擇”確定”.

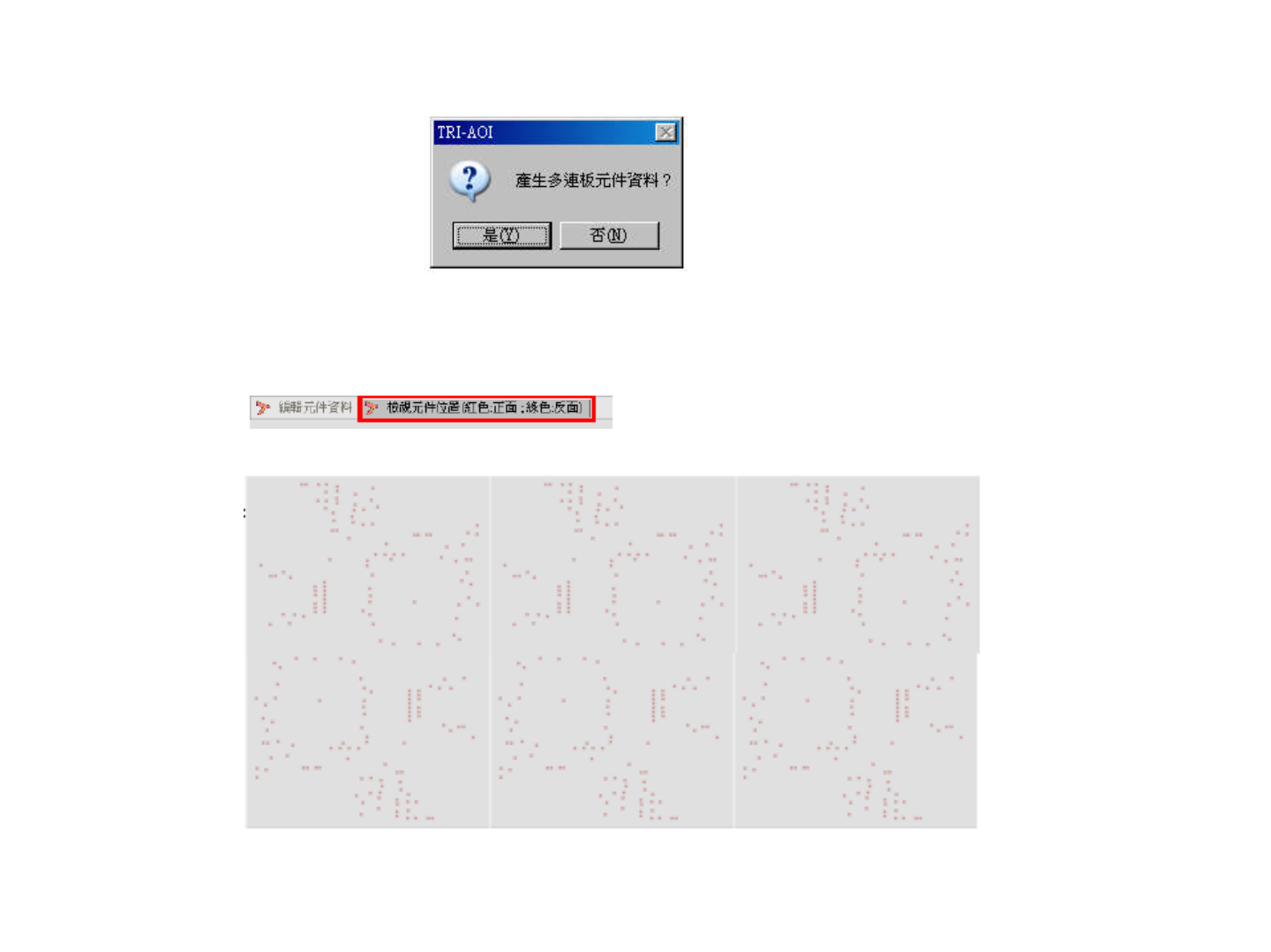

4.3.5 “是否產生多連板元件資料”對話框中點選”是”.
4.3.6 此時再”檢視元件位置”,就可以看到多連板元件的位置分布.
