6.3 编辑程式库时的注意事项 1.missing 框 ,missin g_polarity 框 ,lead 框如果默认的 Search Rang 为零 , 则要设定 Search Rang . missing_p olarity 框及其 Search Rang lead 框及其 Sea rch Rang
6.2 参考参数设定表格
基本检测框:missing 框,void-window框,lead框,solder框.
PCBＡ中常见的一些元件:IC类,CON类,排阻类,三级管类,电阻类,电容类电感,排
阻,排容.
6.3 编辑程式库时的注意事项

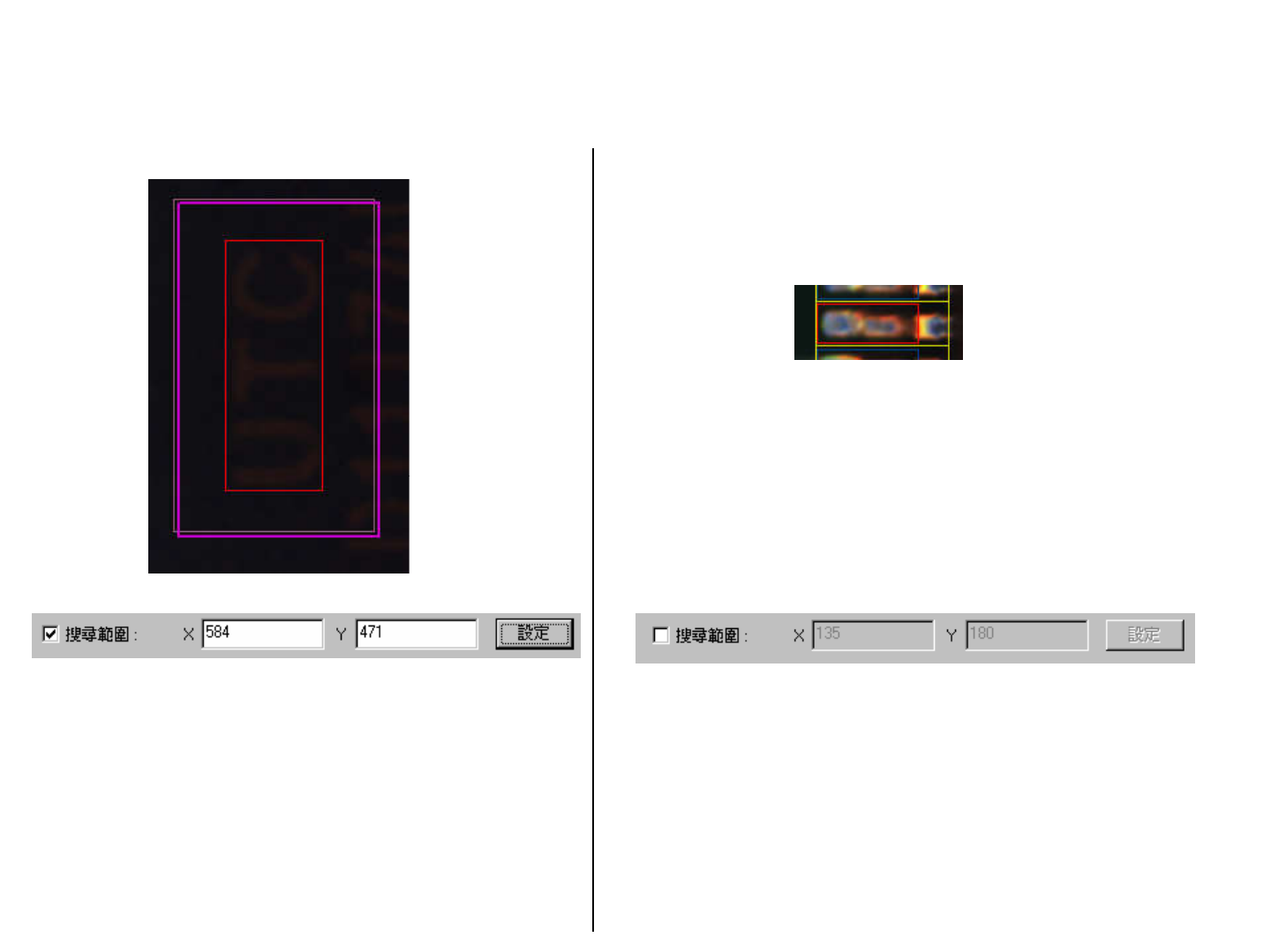

1.missing框,missing_polarity框,lead框如果默认的Search Rang为零,则要设定
Search Rang.
missing_polarity框及其Search Rang
lead框及其Search Rang
2.对于大的IC类,检测极性与错件的missing_polarity框的允许偏移范围.系统默
认的是:X:200,Y:200.可以放大一些.例如:500,800,1500。

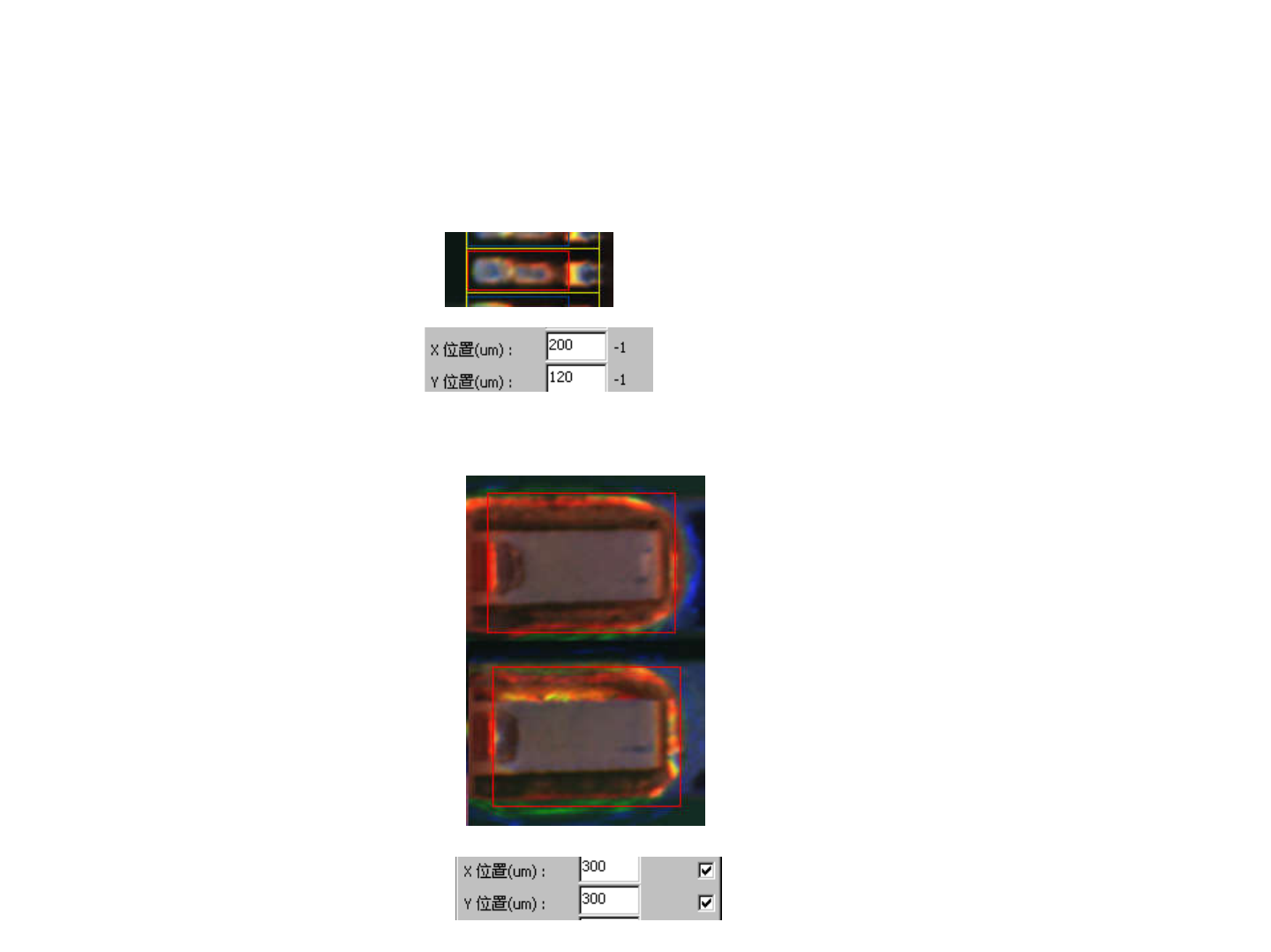

3.对于lead框,系统默认的是:X:500,Y:500.根据具体情况要把相应的允许偏移范
围变小.例如:X:200,Y:120.
4.有时同时改变几个检测框的属性时,要在相应的属性框后的复选框打对号.否则修
改无效.
