9. 學習 (TRAIN) 以上程式基本制作完毕 , 但是下面要进入 Train 界面进行调试 . 1. 对于一些未教导的检测框进行教导 . 一些 missing 框 ,lead 框可以 " 设定 " 影像之后 ," 再 定位 ". 把一些未教导的 missing 框 ,lea d 框进行教导 . 2. 偏移的各个检测框移动到准确的位置 . 3. 对一些设定引起误判较多的设置进行调整 , 例如 R…
8.2.4 按“下一步”，系统出现关闭视窗讯息，请按“确定”．
8.2.5 按“下一步”，系统出现存储元件讯息，请按“确定”．
在以下步驟系統會列出關於這片電路板的所有資訊清單，若有需要可以在此
清單中獲得所需的FOV資訊。
8.2.6 ATPG流程已完成，可按下“ 关闭”按钮来结束ATPG视
窗．
9.學習(TRAIN)
以上程式基本制作完毕,但是下面要进入Train界面进行调试.
1.对于一些未教导的检测框进行教导.一些missing框,lead框可以"设定"影像之后,"再
定位".把一些未教导的missing框,lead框进行教导.
2.偏移的各个检测框移动到准确的位置.
3.对一些设定引起误判较多的设置进行调整,例如RGB权重设置,门槛值,亮度比的设
置.
9.1 程式的调试
9.2
調整檢測框到不同的
FOV
方法
9.2
調整檢測框到不同的
FOV
方法

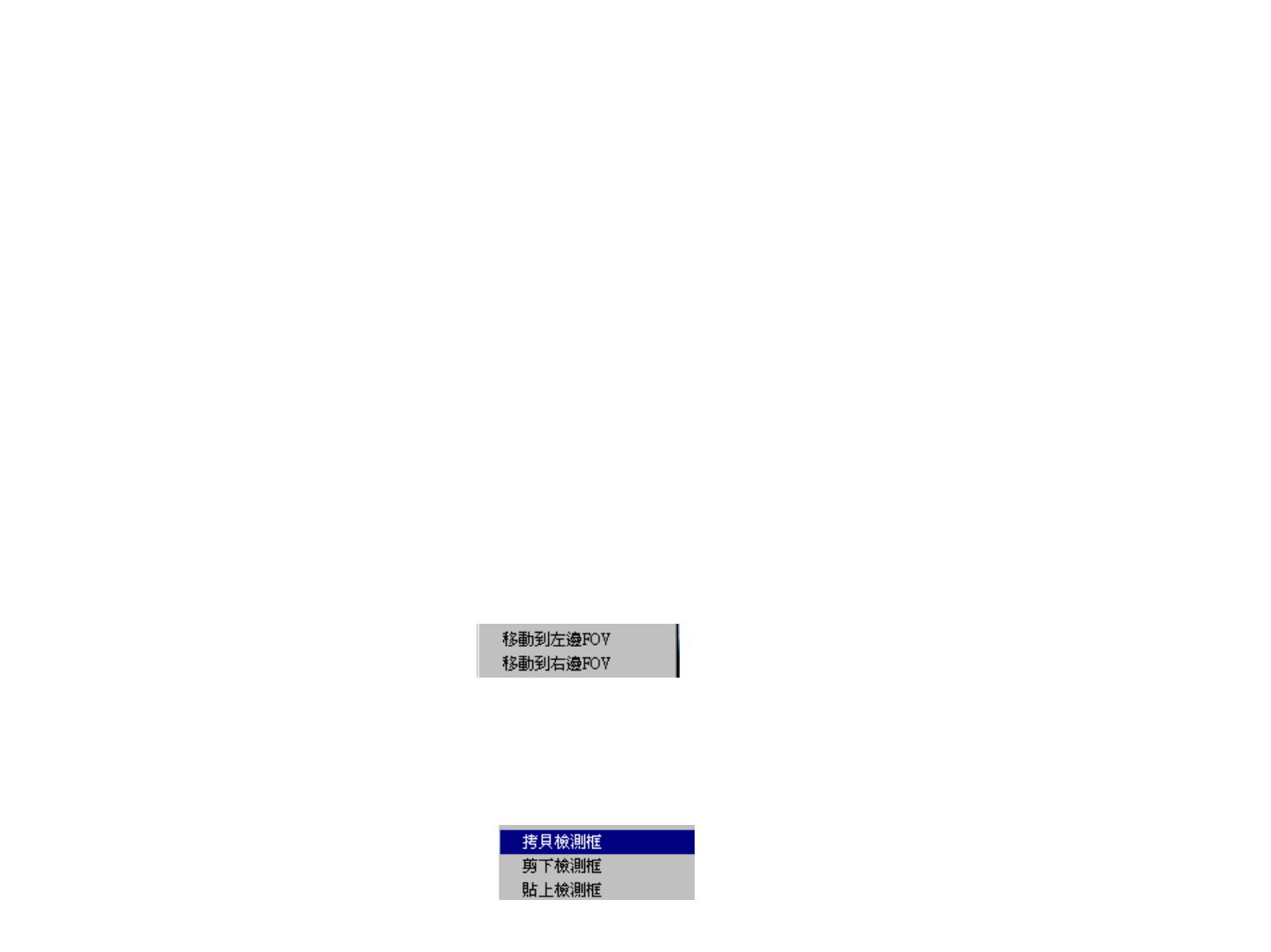

1.直接點選彈出菜單中的”移動檢測框到左邊FOV”或”移動檢測框到右邊FOV”.來
移動檢測框.如圖
2.通過 COPY与粘貼檢測框來移動檢測框到不同的FOV.
(1)在原FOV,選中要移動的檢測框,點選右鍵,選擇”拷貝檢測框”.
(2) 在目的FOV中,點選右鍵,選擇”粘上檢測框”.
(3) 選擇要移動檢測框的方式.
(4)
在名稱欄填入該元件的名稱
.
(4)
在名稱欄填入該元件的名稱
.
通过复制，粘贴，就实现了在不同的FOV之间移动检测框．
