Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.3 Abmessungen und Gewicht 103 3.3 Abmessungen und Gewicht 3.3.1 T echnische Daten - Abmessungen und Ge…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.2 Umweltbedingungen und Anschlusswerte Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
102
3.2.4 Druckluftversorgung und Druckluftspezifikation
3
Druckluftversorgung
Druckluftanschluss-
werte
p
min
p
max
0,5 MPa = 5,0 bar
1,0 MPa = 10 bar
Betriebsdruck
0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)
Druckluftanschluss
R 3/4"-Innengewinde (Rohrgewinde) mit 1/2"-Schlauchanschluss
Druckluftverbrauch
a
Bestückkopf-Konfiguration Druckluftverbrauch
b
ohne Vakuumpumpe
Druckluftverbrauch
c
mit Vakuumpumpe
a
SIPLACE SX4
C&P20/C&P20/C&P20/C&P20
C&P20/C&P20/CPP/CPP
C&P20/C&P20/TH/TH
C&P20/C&P20/CPP_H
c
/TH
CPP/CPP/CPP/CPP
CPP/CPP/CPP_H/TH
CPP/CPP/TH/TH
990 Nl/min
720 Nl/min
680 Nl/min
700 Nl/min
480 Nl/min
460 Nl/min
440 Nl/min
250 Nl/min
350 Nl/min
310 Nl/min
330 Nl/min
--
--
--
SIPLACE DX4
C&P20/C&P20/C&P20/C&P20 -- 250 Nl/min
d
Druckluftspezifikation
Teilchengröße 0,1 µm
Teilchendichte 0,1 mg/m³
Höchster Ölgehalt
(Klasse 1)
Teilchendichte 0,01 mg/m³
Drucktaupunkt
(Klasse 4)
Taupunkt + 3°
a) Durchschnittsverbrauchswerte.
b) Unter atmosphärischen Normalbedingungen bei 20°C und 1013 hPa.
c) CPP_H = Multistar CPP in hoher Montageposition
d) Vakuumpumpe ist Standard bei der DX4
Betriebsanleitung SIPLACE SX4/DX4 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.3 Abmessungen und Gewicht
103
3.3 Abmessungen und Gewicht
3.3.1 Technische Daten - Abmessungen und Gewicht
3
Länge
1900 mm
Breite
inkl. Monitore und Tastaturen
2515 mm
2734 mm
Höhe des Automaten (bei LP-Transporthöhe 930 mm)
bis Oberkante Monitor
mit Meldeleuchte
mit aufgeklappten Schutzhauben
1630 mm
2110 mm
2120 mm
Bodenfreiheit des Automaten
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Gewicht
SX4 mit 4x BE-Wagen X
SX4 mit 4x BE-Wagen X (vollgerüstet)
DX4 leer
DX4 mit 4x DXTischen X (vollgerüstet)
3398 kg
3938 kg
3460 kg
3938 kg
Stellfläche
SX4 mit 4 BE-Wagen X
DX4 mit 4x DX-Tischen
6,87 m²
6,87 m²
Flächenlast
SX4 mit 4 BE-Wagen X
DX4 mit 4x DX-Tischen
6,34 kN/m²
6,34 kN/m²
Anzahl der Maschinenfüße 6
Maximale Geräuschentwicklung 75 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30% bis 75%
(Im Mittel nicht höher als 45%, sodass Kondensa-
tion an der Maschine auf jeden Fall ausgeschlos-
sen ist.)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX4/DX4
3.3 Abmessungen und Gewicht Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
104

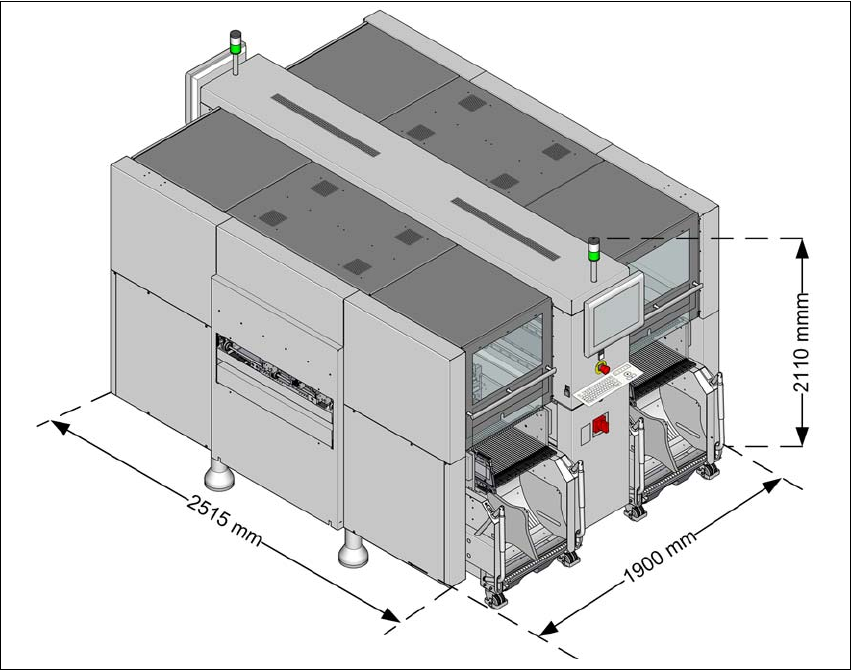

3.3.2 Abmessungen
3.3.2.1 Abmessungen des SX4-Automaten
3
Abb. 3.3 - 1 Abmessungen des SX4-Automaten
